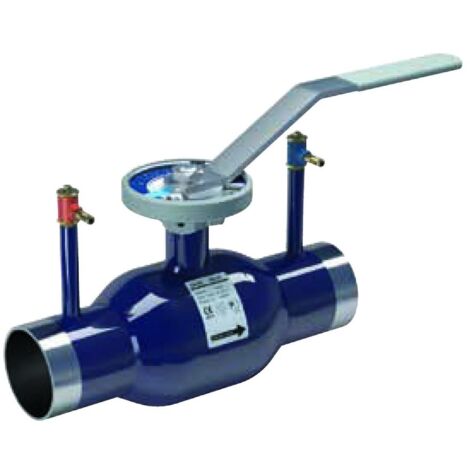

IMI Heimeier TA Strangregulierventil TA-BVS 140 Anschweißenden, DN 100, PN 25, Stahl

IMI TA Strangregulierventil TA-BVS 140, Nennweite DN 100 Nenndruck PN 25, Anschweißenden, Stahl

Der IMI TA Strangregulierventil TA-BVS 140 ist ein robustes Einregulierungsventil aus Stahl mit Anschweißenden. Es ist speziell für den Einsatz in Heizungs- und Kälteanlagen konzipiert und zeichnet sich durch hohe Korrosionsfestigkeit aus. Mit einem Nenndurchmesser von DN 100 und einer Druckklasse von PN 25 eignet sich dieses Ventil für Systeme mit sauerstofffreiem Wasser und Glykol.

Welche Funktionen bietet das IMI TA Strangregulierventil TA-BVS 140?

Das TA-BVS 140 ermöglicht präzises Einregulieren mit einer gleichprozentigen Kennlinie, Voreinstellen, Messen und Absperren von Medienströmen. Diese Funktionen sind entscheidend für die effiziente Steuerung und Wartung von Heizungs- und Kühlungssystemen. Die Bedienung erfolgt manuell, und ein Standanzeiger sowie ein Messanschluss sind integriert.

Aus welchen Materialien besteht das IMI TA Strangregulierventil TA-BVS 140?

Das Gehäuse des Ventils ist aus Stahl P235GH (1.0345) gefertigt. Die Kugel besteht aus Edelstahl EN X5CrNi18-10 (1.4301) und die Spindel aus Edelstahl EN X8CrNiS18-9 (1.4305). Für die Abdichtung der Spindel wird FPM verwendet, während die Kugelabdichtung aus gehärtetem PTFE besteht. Der Handgriff ist aus verzinktem Stahl und die Messnippel aus Messing. Diese Materialwahl stellt eine hohe Korrosionsfestigkeit und Langlebigkeit sicher.

Welche Betriebsparameter sind für das Strangregulierventil relevant?

Das IMI TA Strangregulierventil TA-BVS 140 ist für sauberes Heizungs- oder Kühlwasser, wie sauerstofffreies Wasser und Glykol, geeignet. Die maximale Betriebstemperatur beträgt 200 °C, die minimale Betriebstemperatur -20 °C. Es ist nicht für Dampfanwendungen geeignet. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 100
• Druckklasse: PN 25
• Kvs-Wert: 216
• Max. Betriebstemperatur: 200 °C
• Min. Betriebstemperatur: -20 °C
• Werkstoff Gehäuse: Stahl P235GH (1.0345)
• Anschluss: Anschweißenden
• Mit Messanschluss: ja
• Geeignet für Handbedienung: ja
• Bedienhöhe: 219

Das IMI TA Strangregulierventil TA-BVS 140 mit Anschweißenden bietet eine zuverlässige Lösung für die präzise Regelung in Heizungs- und Kälteanlagen. Die robuste Stahlkonstruktion, der Nenndurchmesser von DN 100 und die Druckklasse PN 25 stellen eine hohe Funktionalität und Langlebigkeit sicher. Mit einem Kvs-Wert von 216 und der Eignung für Temperaturen von -20 °C bis 200 °C ist es eine vielseitige Komponente für anspruchsvolle Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 652140090
• Anschluss 1: Schweißanschluss
• Anschluss 2: Schweißanschluss
• Werkstoff des Gehäuses: Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 219
• Kvs-Wert: 216
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 100
