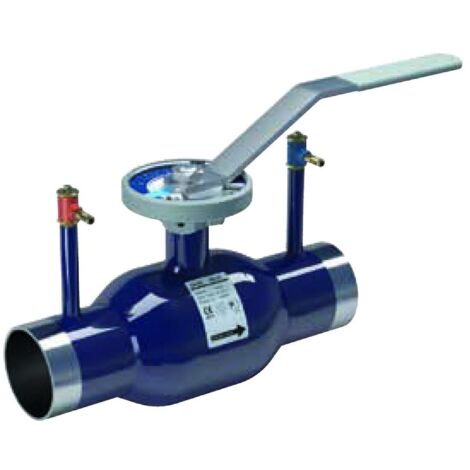

IMI TA Strangregulierventil TA-BVS 140 Anschweißenden, DN 200, PN 25, Stahl

IMI TA Strangregulierventil TA-BVS 140, Nennweite DN 200 Nenndruck PN 25, Anschweißenden, Stahl

Das IMI TA Strangregulierventil TA-BVS 140 ist ein robustes Einregulierungsventil aus Stahl, konzipiert für den Einsatz in Heizungs- und Kühlungssystemen mit sauerstofffreiem Wasser. Mit einer Nennweite von DN 200 und einem Nenndruck von PN 25 ist es vielseitig einsetzbar und zeichnet sich durch hohe Korrosionsfestigkeit aus. Die Ausführung mit Anschweißenden ermöglicht eine dauerhafte Installation.

Welche Funktionen bietet das Strangregulierventil?

Das IMI TA Strangregulierventil TA-BVS 140 bietet umfassende Funktionen zur Optimierung von Heizungs- und Kälteanlagen. Es ermöglicht das präzise Einregulieren mit einer gleichprozentigen Kennlinie, das Voreinstellen von Durchflussmengen, das Messen relevanter Parameter sowie das sichere Absperren des Mediums. Für die Bedienung ist kein Spezialwerkzeug erforderlich.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Ventil ist speziell für den Einsatz in Heizungs- und Kälteanlagen konzipiert und eignet sich für sauberes Heizungs- oder Kühlwasser, einschließlich sauerstofffreiem Wasser und Glykol. Die maximale Betriebstemperatur beträgt 200 °C, wobei das Ventil nicht für Dampf geeignet ist. Die minimale Betriebstemperatur liegt bei -20 °C. Für Anwendungen unterhalb von -20 °C wird empfohlen, IMI Hydronic Engineering zu kontaktieren.

Aus welchen Materialien besteht das TA-BVS 140?

Das Gehäuse des Strangregulierventils besteht aus Stahl P235GH (1.0345), was eine hohe Stabilität und Langlebigkeit sicherstellt. Die Kugel ist aus Edelstahl EN X5CrNi18-10 (1.4301) gefertigt, während die Spindel aus Edelstahl EN X8CrNiS18-9 (1.4305) besteht. Für die Abdichtung der Spindel wird FPM verwendet, und die Kugelabdichtung erfolgt durch gehärtetes PTFE. Die Messnippel sind aus Messing gefertigt. Der Handgriff ist als manuelles Getriebe ausgeführt.

Wie erfolgt die Installation und Bedienung?

Das TA-BVS 140 ist mit Anschweißenden für beide Anschlüsse ausgeführt. Es ist für die Handbedienung geeignet und verfügt über einen Messanschluss sowie einen Standanzeiger. Eine motorbetriebene Ausführung ist nicht vorgesehen. Das Ventil ist nicht mit einem Thermometer, Entleerungsventil oder verlängerten Messnippeln ausgestattet und ist nicht thermostatisch.

Technische Daten

• Nenndurchmesser: DN 200
• Druckstufe Artikel: PN 25
• Kvs-Wert: 660
• Max. Betriebstemperatur: 200 °C
• Min. Betriebstemperatur: -20 °C
• Werkstoff Gehäuse: Stahl P235GH (1.0345)
• Werkstoff Kugel: Edelstahl EN X5CrNi18-10 (1.4301)
• Werkstoff Spindel: Edelstahl EN X8CrNiS18-9 (1.4305)
• Spindelabdichtung: FPM
• Kugelabdichtung: Gehärtetes PTFE

Das IMI TA Strangregulierventil TA-BVS 140 bietet als manuelles Einregulierungsventil eine präzise und zuverlässige Lösung für Heizungs- und Kälteanlagen. Mit seiner robusten Stahlkonstruktion, der Nennweite DN 200 und der Druckstufe PN 25 ist es für anspruchsvolle Anwendungen mit sauerstofffreiem Wasser ausgelegt. Die Funktionen zum Einregulieren, Voreinstellen, Messen und Absperren sowie der breite Temperaturbereich von -20 °C bis 200 °C ermöglichen eine effiziente Systemsteuerung.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 652140093
• Anschluss 1: Schweißanschluss
• Anschluss 2: Schweißanschluss
• Werkstoff des Gehäuses: Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 660
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 200
