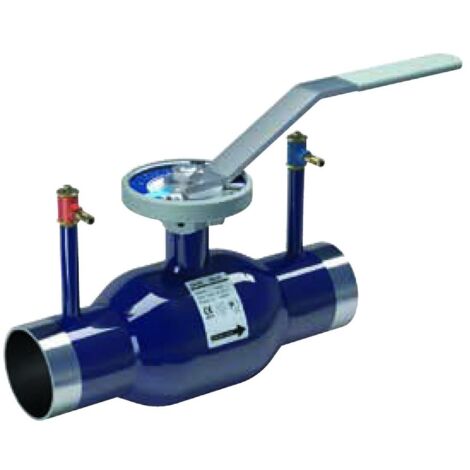

IMI Heimeier TA Strangregulierventil TA-BVS 140 Anschweißenden, DN 65, PN 25, Stahl

IMI TA Strangregulierventil TA-BVS 140, Nennweite DN 65 Nenndruck PN 25, Anschweißenden, Stahl

Das IMI TA Strangregulierventil TA-BVS 140 ist ein robustes Einregulierungsventil aus Stahl mit Anschweißenden, das für den Einsatz in Heizungs- und Kühlsystemen konzipiert wurde. Es zeichnet sich durch hohe Korrosionsfestigkeit aus und ermöglicht präzise Funktionen wie Einregulieren, Voreinstellen, Messen und Absperren. Das Ventil ist für einen Nenndurchmesser von DN 65 und eine Druckstufe von PN 25 ausgelegt.

Welche Funktionen bietet das Strangregulierventil?

Das IMI TA Strangregulierventil TA-BVS 140 ist für vielfältige Aufgaben in der Anlagentechnik konzipiert. Es ermöglicht das Einregulieren von Volumenströmen mit einer gleichprozentigen Kennlinie, das Voreinstellen von Sollwerten, das Messen relevanter Parameter sowie das Absperren von Leitungsabschnitten. Diese Funktionen tragen zur effizienten und stabilen Betriebsweise von Heizungs- und Kälteanlagen bei.

Für welche Anwendungen ist das Ventil geeignet?

Das Einregulierungsventil ist speziell für den Einsatz in Heizungs- und Kälteanlagen vorgesehen. Es eignet sich für Medien wie sauberes Heizungs- oder Kühlwasser, insbesondere sauerstofffreies Wasser und Glykol. Der Betriebstemperaturbereich erstreckt sich von -20 °C bis 200 °C, wobei das Ventil nicht für Dampfanwendungen geeignet ist. Für Temperaturen unter -20 °C wird an IMI Hydronic Engineering verwiesen.

Aus welchen Materialien besteht das Ventil?

Das Gehäuse des Ventils besteht aus Stahl P235GH (1.0345), was eine hohe Beständigkeit ermöglicht. Die Kugel ist aus Edelstahl EN X5CrNi18-10 (1.4301) gefertigt und die Spindel aus Edelstahl EN X8CrNiS18-9 (1.4305). Für die Spindelabdichtung kommt FPM zum Einsatz, während die Kugelabdichtung aus gehärtetem Polytetrafluorethylen besteht. Der Handgriff ist aus verzinktem Stahl und die Messnippel aus Messing.

Welche technischen Merkmale zeichnen das Ventil aus?

Das Strangregulierventil ist für die Handbedienung ausgelegt und verfügt über einen Messanschluss sowie einen Standanzeiger. Ein Thermometer oder ein Entleerungsventil sind nicht integriert. Das Ventil ist nicht thermostatisch oder motorgesteuert. Für die Installation ist kein Spezialwerkzeug erforderlich, was die Montage vereinfacht. Der Kvs-Wert beträgt 61,2.

Technische Daten

• Nenndurchmesser: DN 65
• Druckstufe Artikel: PN 25
• Max. Betriebstemperatur: 200 °C
• Min. Betriebstemperatur: -20 °C
• Kvs-Wert: 61,2
• Bedienhöhe: 160
• Werkstoff des Gehäuses: Stahl
• Anschluss: Schweißanschluss
• Geeignet für Handbedienung: ja
• Mit Messanschluss: ja

Das IMI TA Strangregulierventil TA-BVS 140 bietet eine zuverlässige und präzise Regelung für Heizungs- und Kühlsysteme. Mit seinem robusten Stahlgehäuse, einem Nenndurchmesser von DN 65 und einer Druckstufe von PN 25 ist es eine langlebige Komponente für die effiziente Steuerung von Medienströmen. Es ist für Betriebstemperaturen von -20 °C bis 200 °C ausgelegt und verfügt über einen Kvs-Wert von 61,2.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 652140065
• Anschluss 1: Schweißanschluss
• Anschluss 2: Schweißanschluss
• Werkstoff des Gehäuses: Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Mit Messanschluss: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 160
• Kvs-Wert: 61,2
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 65
