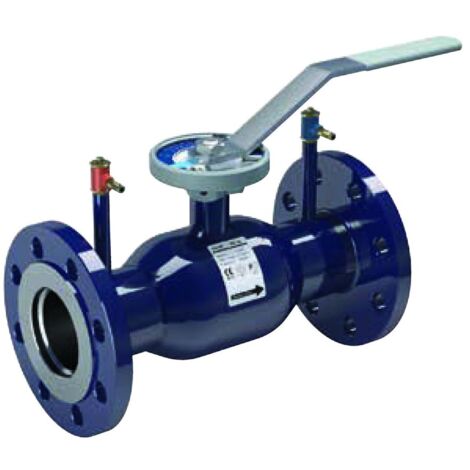

IMI TA Strangregulierventil TA-BVS 143 Flansche, DN 125, PN 16, Stahl

IMI TA Strangregulierventil TA-BVS 143, Nennweite DN 125 Nenndruck PN 16, Flansche, Stahl

Das IMI TA Strangregulierventil TA-BVS 143 ist ein robustes Einregulierungsventil aus Stahl mit Flanschanschluss, ausgelegt für einen Nenndurchmesser von DN 125 und eine Druckstufe von PN 16. Es eignet sich ideal für den vielseitigen Einsatz in Heizungs- und Kühlungssystemen mit sauerstofffreiem Wasser und zeichnet sich durch hohe Korrosionsfestigkeit aus. Das Ventil ermöglicht präzises Einregulieren, Voreinstellen, Messen und Absperren von Medienströmen.

Welche Funktionen bietet das Strangregulierventil TA-BVS 143?

Das TA-BVS 143 von IMI TA ist ein vielseitiges Einregulierungsventil, das mehrere Funktionen in Heizungs- und Kälteanlagen erfüllt. Es ermöglicht das präzise Einregulieren mit einer gleichprozentigen Kennlinie, das Voreinstellen von Durchflüssen, das Messen relevanter Parameter sowie das sichere Absperren von Medienströmen. Diese Eigenschaften machen es zu einer zentralen Komponente für die Systemoptimierung.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Dieses Strangregulierventil ist speziell für den Einsatz in Heizungs- und Kälteanlagen konzipiert. Es eignet sich für sauberes Heizungs- oder Kühlwasser, wie beispielsweise oxygenfreies Wasser und Glykol. Die maximale Betriebstemperatur beträgt 200 °C, während die minimale Betriebstemperatur bei -20 °C liegt. Für Temperaturen unter -20 °C wird empfohlen, IMI Hydronic Engineering zu kontaktieren. Das Ventil ist nicht für den Einsatz mit Dampf vorgesehen.

Aus welchen Materialien besteht das TA-BVS 143?

Das Gehäuse des Ventils ist aus Stahl P235GH (1.0345) gefertigt, was zu seiner hohen Korrosionsfestigkeit beiträgt. Die Kugel besteht aus Edelstahl EN X5CrNi18-10 (1.4301) und die Spindel aus Edelstahl EN X8CrNiS18-9 (1.4305). Die Spindelabdichtung ist aus FPM und die Kugelabdichtung aus gehärtetem PTFE. Der Handgriff ist aus verzinktem Stahl und die Messnippel aus Messing. Die Flansche entsprechen den Normen EN 1092-1 und ISO 7005-1.

Welche technischen Merkmale und Anschlüsse zeichnen das Ventil aus?

Das IMI TA Strangregulierventil TA-BVS 143 ist für die Handbedienung ausgelegt und erfordert kein Spezialwerkzeug für die Installation. Es verfügt über einen Messanschluss und Messnippel zur einfachen Überprüfung der Systemparameter. Ein integrierter Standanzeiger visualisiert die aktuelle Einstellung und erleichtert die Bedienung. Die Anschlussart erfolgt über Flansche an beiden Seiten.

Technische Daten

• Nenndurchmesser: DN 125
• Druckstufe Flansch: PN 16
• Druckstufe Artikel: PN 25
• Max. Betriebstemperatur: 200 °C
• Min. Betriebstemperatur: -20 °C
• Werkstoff Gehäuse: Stahl P235GH (1.0345)
• Kvs-Wert: 294
• Bedienhöhe: 253
• Anschluss: Flansch
• Mit Messanschluss: ja

Das IMI TA Strangregulierventil TA-BVS 143 bietet eine zuverlässige und präzise Lösung für die Regelung in Heizungs- und Kälteanlagen. Mit seinem robusten Stahlgehäuse, dem Nenndurchmesser DN 125 und den Druckstufen PN 16 (Flansch) sowie PN 25 (Artikel) ist es für anspruchsvolle Anwendungen mit Temperaturen von -20 °C bis 200 °C ausgelegt. Die einfache Handhabung und die hohe Korrosionsfestigkeit tragen zu einer langlebigen Funktion und optimalen Systemleistung bei.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 652143091
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 253
• Kvs-Wert: 294
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 125
