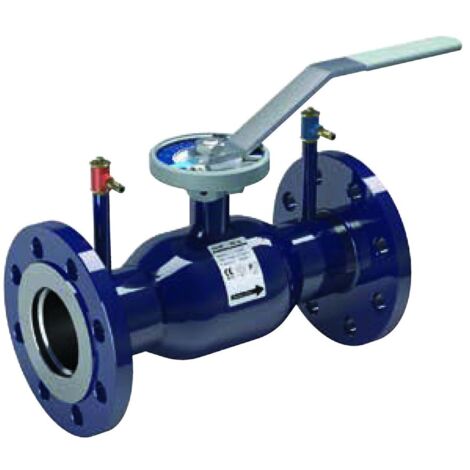

IMI TA Strangregulierventil TA-BVS 143 Flansche, DN 150, PN 16, Stahl

IMI TA Strangregulierventil TA-BVS 143, Nennweite DN 150 Nenndruck PN 16, Flansche, Stahl

Das IMI TA Strangregulierventil TA-BVS 143 ist ein robustes Einregulierungsventil aus Stahl mit Flanschanschluss, ausgelegt für einen Nenndurchmesser von DN 150 und eine Druckstufe von PN 16. Es zeichnet sich durch hohe Korrosionsfestigkeit und vielseitige Einsetzbarkeit aus. Dieses Ventil ist speziell für den Einsatz in Heizungs- und Kühlungssystemen mit sauerstofffreiem Wasser konzipiert und ermöglicht präzises Einregulieren, Voreinstellen, Messen und Absperren.

Welche Funktionen bietet das Strangregulierventil?

Das TA-BVS 143 von IMI TA ist ein multifunktionales Einregulierungsventil. Es ermöglicht das präzise Einregulieren von Volumenströmen mittels einer gleichprozentigen Kennlinie. Darüber hinaus bietet es Funktionen zum Voreinstellen, Messen und Absperren von Medienströmen in Anlagen. Die Konstruktion ist auf eine einfache Handhabung ausgelegt, wobei für die Bedienung kein Spezialwerkzeug erforderlich ist.

Für welche Medien und Temperaturen ist das Ventil geeignet?

Das Strangregulierventil ist für den Einsatz mit sauberem Heizungs- oder Kühlwasser, insbesondere sauerstofffreiem Wasser und Glykol, konzipiert. Es ist für einen weiten Temperaturbereich ausgelegt, von einer minimalen Betriebstemperatur von -20 °C bis zu einer maximalen Betriebstemperatur von 200 °C. Das Ventil ist nicht für den Einsatz mit Dampf geeignet. Bei Temperaturen unter -20 °C wird empfohlen, den Hersteller IMI Hydronic Engineering zu kontaktieren.

Aus welchen Materialien besteht das Ventil?

Das Gehäuse des IMI TA Strangregulierventils besteht aus hochwertigem Stahl P235GH (1.0345), was eine hohe Korrosionsfestigkeit sicherstellt. Die Kugel ist aus Edelstahl EN X5CrNi18-10 (1.4301) gefertigt, während die Spindel aus Edelstahl EN X8CrNiS18-9 (1.4305) besteht. Die Spindelabdichtung ist aus FPM und die Kugelabdichtung aus gehärtetem PTFE. Der Handgriff ist aus verzinktem Stahl und die Messnippel aus Messing. Die Flansche entsprechen den Normen EN 1092-1 und ISO 7005-1.

Welche Anschlussmöglichkeiten und Merkmale bietet das Ventil?

Das TA-BVS 143 ist mit Flanschen für den Anschluss ausgestattet, wobei Anschluss 1 und Anschluss 2 jeweils als Flansch ausgeführt sind. Es eignet sich für die Handbedienung und verfügt über einen Messanschluss sowie Messnippel, die eine präzise Messung ermöglichen. Ein integrierter Standanzeiger bietet zusätzliche Kontrolle über die Ventilstellung.

Technische Daten

• Nenndurchmesser: DN 150
• Druckstufe Flansch: PN 16
• Druckstufe Artikel: PN 25
• Kvs-Wert: 461
• Max. Betriebstemperatur: 200 °C
• Min. Betriebstemperatur: -20 °C
• Bedienhöhe: 276
• Werkstoff Gehäuse: Stahl P235GH (1.0345)
• Anschluss: Flansch
• Mit Messanschluss: Ja

Das IMI TA Strangregulierventil TA-BVS 143 aus Stahl ist eine zuverlässige Lösung für die präzise Regelung in Heizungs- und Kälteanlagen. Mit seinem Nenndurchmesser DN 150, der Druckstufe PN 16 und einem Kvs-Wert von 461 bietet es eine hohe Leistung und Flexibilität. Die hochwertigen Materialien und die vielseitigen Funktionen zum Einregulieren, Voreinstellen, Messen und Absperren machen es zu einer effizienten Komponente für Systeme, die mit sauerstofffreiem Wasser betrieben werden.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 652143092
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 276
• Kvs-Wert: 461
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 150
