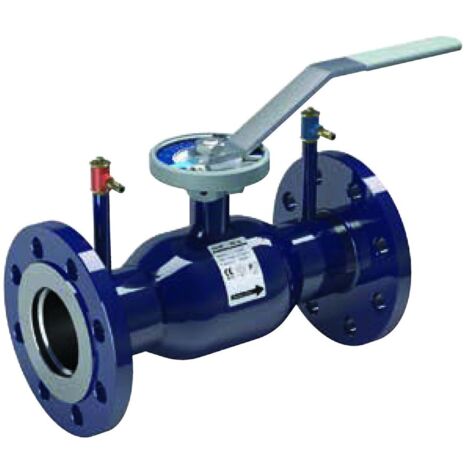

IMI TA Strangregulierventil TA-BVS 143 Flansche, DN 250, PN 16, Stahl

IMI TA Strangregulierventil TA-BVS 143, Nennweite DN 250 Nenndruck PN 16, Flansche, Stahl

Das IMI TA Strangregulierventil TA-BVS 143 ist ein robustes Einregulierungsventil aus Stahl mit Flanschanschlüssen. Es ist für den Einsatz in Heizungs- und Kühlsystemen mit sauerstofffreiem Wasser konzipiert und bietet Funktionen wie Einregulieren, Voreinstellen, Messen und Absperren. Mit einem Nenndurchmesser von DN 250 und einer Druckklasse von PN 16 ist dieses Ventil vielseitig einsetzbar und zeichnet sich durch hohe Korrosionsfestigkeit aus.

Welche Funktionen bietet das Strangregulierventil?

Das TA-BVS 143 ermöglicht präzises Einregulieren mit einer gleichprozentigen Kennlinie, Voreinstellen, Messen und Absperren von Medienströmen. Diese Funktionen sind entscheidend für die optimale hydraulische Balance in komplexen Anlagen und tragen zur Effizienz des Gesamtsystems bei. Die Ausführung ist für die Handbedienung vorgesehen.

Für welche Anwendungen ist das Ventil geeignet?

Das Einregulierungsventil ist speziell für den Einsatz in Heizungs- und Kälteanlagen konzipiert. Es eignet sich für sauberes Heizungs- oder Kühlwasser, insbesondere oxygenfreies Wasser und Glykol. Die maximale Betriebstemperatur beträgt 200 Grad C, während die minimale Betriebstemperatur bei -20 Grad C liegt. Das Ventil ist nicht für Dampfanwendungen geeignet.

Aus welchen Materialien besteht das Ventil?

Das Gehäuse des Ventils besteht aus Stahl P235GH (1.0345), was eine hohe Beständigkeit sicherstellt. Die Kugel ist aus Edelstahl EN X5CrNi18-10 (1.4301) gefertigt und die Spindel aus Edelstahl EN X8CrNiS18-9 (1.4305). Für die Abdichtung der Spindel wird FPM verwendet, während die Kugelabdichtung aus gehärtetem PTFE besteht. Der Handgriff ist ein manuelles Getriebe und die Messnippel sind aus Messing. Die Flansche entsprechen den Normen EN 1092-1 und ISO 7005-1.

Welche Besonderheiten zeichnen das Ventil aus?

Das IMI TA Strangregulierventil TA-BVS 143 verfügt über einen Messanschluss sowie einen Standanzeiger. Dies erleichtert die Installation, Inbetriebnahme und Wartung. Ein weiterer Vorteil ist, dass für die Montage und Einstellung kein Spezialwerkzeug erforderlich ist, was die Handhabung vereinfacht.

Technische Daten

• Nenndurchmesser: DN 250
• Druckklasse (Flansch): PN 16
• Druckstufe Artikel: PN 25
• Kvs-Wert: 1170
• Max. Betriebstemperatur: 200 Grad C
• Min. Betriebstemperatur: -20 Grad C
• Werkstoff Gehäuse: Stahl P235GH (1.0345)
• Kugelabdichtung: Gehärtetes PTFE
• Anschlussart: Flansch
• Geeignet für Handbedienung: ja

Das IMI TA Strangregulierventil TA-BVS 143 aus Stahl ist eine zuverlässige Lösung für die präzise Regelung von Heizungs- und Kühlsystemen. Mit einem Nenndurchmesser von DN 250, einer Druckklasse von PN 16 und einem Kvs-Wert von 1170 ermöglicht es eine effiziente Systemoptimierung und ist für Temperaturen von -20 Grad C bis 200 Grad C ausgelegt.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 652143094
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 1170
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 250
