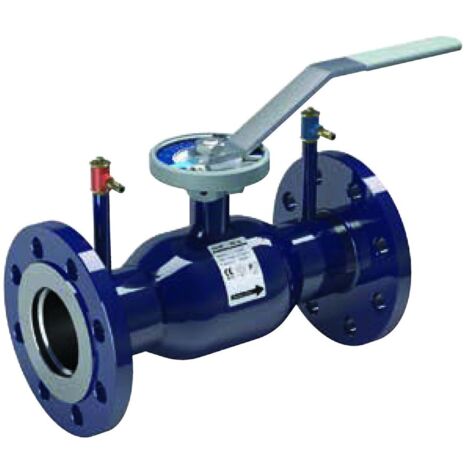

IMI TA Strangregulierventil TA-BVS 143 Flansche, DN 65, PN 16, Stahl

IMI TA Strangregulierventil TA-BVS 143, Nennweite DN 65 Nenndruck PN 16, Flansche, Stahl

Das IMI TA Strangregulierventil TA-BVS 143 ist ein robustes Einregulierungsventil aus Stahl mit Flanschanschlüssen. Es ist für die Nennweite DN 65 und den Nenndruck PN 16 ausgelegt und eignet sich vielseitig für den Einsatz in Heizungs- und Kühlungssystemen mit sauerstofffreiem Wasser. Das Ventil zeichnet sich durch hohe Korrosionsfestigkeit aus und ist für die Handbedienung konzipiert.

Welche Funktionen bietet das IMI TA Strangregulierventil TA-BVS 143?

Das IMI TA Strangregulierventil TA-BVS 143 ermöglicht präzises Einregulieren mit einer gleichprozentigen Kennlinie. Darüber hinaus bietet es Funktionen zum Voreinstellen, Messen und Absperren von Medienströmen. Diese vielseitigen Funktionen tragen zur effizienten Steuerung und Optimierung von Anlagen bei.

Für welche Anwendungen ist das Ventil geeignet?

Das Einregulierungsventil ist speziell für den Einsatz in Heizungs- und Kälteanlagen konzipiert. Es ist für sauberes Heizungs- oder Kühlwasser, wie beispielsweise sauerstofffreies Wasser und Glykol, geeignet. Die maximale Betriebstemperatur beträgt 200 °C, während die minimale Betriebstemperatur bei -20 °C liegt. Das Ventil ist nicht für den Einsatz mit Dampf vorgesehen.

Aus welchen Materialien besteht das Ventil?

Das Gehäuse des Ventils besteht aus Stahl P235GH (1.0345). Die Kugel ist aus Edelstahl EN X5CrNi18-10 (1.4301) gefertigt und die Spindel aus Edelstahl EN X8CrNiS18-9 (1.4305). Für die Spindelabdichtung wird FPM verwendet, während die Kugelabdichtung aus gehärtetem PTFE besteht. Der Handgriff ist aus verzinktem Stahl und die Messnippel aus Messing. Die Flansche entsprechen den Normen EN 1092-1 und ISO 7005-1.

Welche Ausstattungsmerkmale besitzt das TA-BVS 143?

Das Ventil ist für die Handbedienung ausgelegt und verfügt über einen Kvs-Wert von 61,2. Ein integrierter Standanzeiger sowie ein Messanschluss mit Messnippel sind vorhanden, was die Überwachung und Einstellung erleichtert. Für die Installation und Wartung des Ventils ist kein Spezialwerkzeug erforderlich. Thermostatische Funktionen sind nicht vorgesehen, ebenso ist kein Thermometer integriert.

Technische Daten

• Nenndurchmesser: DN 65
• Nenndruck: PN 16
• Anschlüsse: Flansch
• Werkstoff Gehäuse: Stahl P235GH (1.0345)
• Kvs-Wert: 61,2
• Max. Betriebstemperatur: 200 °C
• Min. Betriebstemperatur: -20 °C
• Bedienhöhe: 160
• Mit Handbedienung: ja
• Mit Messanschluss: ja

Das IMI TA Strangregulierventil TA-BVS 143 bietet eine zuverlässige Lösung für die präzise Regelung in Heizungs- und Kühlungssystemen. Mit seinem robusten Stahlgehäuse, dem Nenndurchmesser DN 65 und dem Nenndruck PN 16 ist es für anspruchsvolle Anwendungen konzipiert und ermöglicht eine effiziente Systemoptimierung. Die Temperaturgrenzen von -20 °C bis 200 °C und der Kvs-Wert von 61,2 unterstreichen die Leistungsfähigkeit dieses Ventils.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 652143065
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 160
• Kvs-Wert: 61,2
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 65
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 160
• Kvs-Wert: 61,2
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 65
