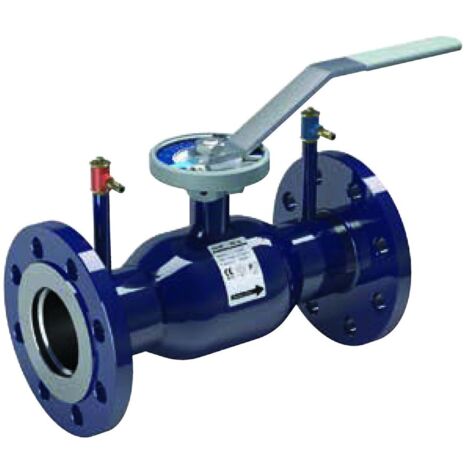

IMI TA Strangregulierventil TA-BVS 143 Flansche, DN 80, PN 16, Stahl

IMI TA Strangregulierventil TA-BVS 143, Nennweite DN 80 Nenndruck PN 16, Flansche, Stahl

Das IMI TA Strangregulierventil TA-BVS 143 ist ein manuell bedienbares Einregulierungsventil aus Stahl, das für den vielseitigen Einsatz in Heizungs- und Kühlungssystemen mit sauerstofffreiem Wasser und Glykol konzipiert wurde. Es zeichnet sich durch hohe Korrosionsfestigkeit aus und ist mit Flanschen nach EN 1092-1, ISO 7005-1 ausgestattet. Mit einem Nenndurchmesser von DN 80 und einer Druckstufe von PN 16 ermöglicht es präzises Einregulieren, Voreinstellen, Messen und Absperren von Medienströmen.

Welche Funktionen bietet das Strangregulierventil?

Das IMI TA Strangregulierventil TA-BVS 143 ist für die Handbedienung geeignet und bietet Funktionen zum Einregulieren mit einer gleichprozentigen Kennlinie, zum Voreinstellen, Messen und Absperren. Ein Messanschluss und Messnippel sind vorhanden, ebenso wie ein Standanzeiger, der eine einfache Überwachung und Einstellung ermöglicht.

Für welche Anwendungen und Medien ist das Ventil geeignet?

Das Einregulierungsventil TA-BVS 143 ist speziell für den Einsatz in Heizungs- und Kälteanlagen ausgelegt. Es eignet sich für sauberes Heizungs- oder Kühlwasser, wie beispielsweise sauerstofffreies Wasser und Glykol. Die maximale Betriebstemperatur beträgt 200 °C, die minimale Betriebstemperatur liegt bei -20 °C. Das Ventil ist nicht für Dampf geeignet. Bei Temperaturen unter -20 °C wird empfohlen, den Hersteller IMI Hydronic Engineering zu kontaktieren.

Aus welchen Materialien besteht das TA-BVS 143?

Das Gehäuse des Ventils besteht aus Stahl P235GH (1.0345). Die Kugel ist aus Edelstahl EN X5CrNi18-10 (1.4301) gefertigt und die Spindel aus Edelstahl EN X8CrNiS18-9 (1.4305). Die Spindelabdichtung besteht aus FPM und die Kugelabdichtung aus gehärtetem PTFE. Der Handgriff ist aus verzinktem Stahl und die Messnippel aus Messing. Die Flansche entsprechen den Normen EN 1092-1 und ISO 7005-1.

Welche Vorteile bietet die Installation und Bedienung?

Das Strangregulierventil erfordert kein Spezialwerkzeug für die Installation oder Wartung. Es ist für die Handbedienung ausgelegt und verfügt über einen Messanschluss sowie einen Standanzeiger, die eine einfache Überwachung und Einstellung ermöglichen.

Technische Daten

• Typ: TA-BVS 143
• Nenndurchmesser: DN 80
• Druckklasse: PN 16
• Anschluss: Flansch
• Werkstoff Gehäuse: Stahl P235GH (1.0345)
• Max. Betriebstemperatur: 200 °C
• Min. Betriebstemperatur: -20 °C
• Kvs-Wert: 108
• Mit Messanschluss: ja
• Mit Standanzeiger: ja

Das IMI TA Strangregulierventil TA-BVS 143 bietet eine zuverlässige Lösung für die präzise Regelung in Heizungs- und Kälteanlagen. Mit seinem robusten Stahlgehäuse, einem Nenndurchmesser von DN 80 und einer Druckstufe von PN 16 ist es für anspruchsvolle Anwendungen geeignet. Die Funktionen zum Einregulieren, Voreinstellen, Messen und Absperren sowie die Eignung für Temperaturen von -20 °C bis 200 °C unterstreichen seine Vielseitigkeit und Leistungsfähigkeit.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 652143080
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 173
• Kvs-Wert: 108
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 80
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 173
• Kvs-Wert: 108
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 80
