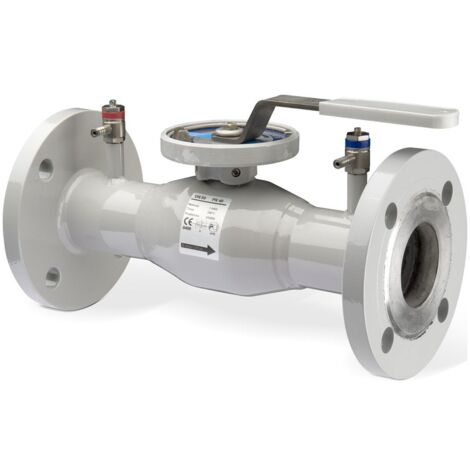

IMI Heimeier TA Strangregulierventil TA-BVS 243 Flansche, DN 65, PN 16, Edelstahl

IMI TA Strangregulierventil TA-BVS 243, Nennweite DN 65 Nenndruck PN 16, Flansche, Edelstahl

Das IMI TA Strangregulierventil TA-BVS 243 ist ein robustes Einregulierungsventil aus Edelstahl mit Flanschanschluss. Es ist für den Nenndurchmesser DN 65 und die Druckstufe PN 16 ausgelegt. Dank seiner hohen Korrosionsfestigkeit eignet es sich ideal für vielseitige Anwendungen in Heizungs-, Kälte- und Industrieanlagen, insbesondere bei hohen Temperaturen.

Welche Funktionen bietet das IMI TA-BVS 243?

Das IMI TA Strangregulierventil TA-BVS 243 ermöglicht präzises Einregulieren mit einer gleichprozentigen Kennlinie. Darüber hinaus bietet es Funktionen zum Voreinstellen, Messen und Absperren von Medien in den jeweiligen Systemen. Die Handbedienung des Ventils ist vorgesehen.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Ventil ist vielseitig in Heizungs- und Kälteanlagen sowie in Industriesystemen einsetzbar. Es eignet sich für Medien wie sauberes Heizungs- oder Kühlwasser, Prozesswasser, Ethanol, Methanol, Glykol oder Freezium. Die maximale Betriebstemperatur beträgt 200 Grad C, während die minimale Betriebstemperatur bei -20 Grad C liegt. Das Ventil ist nicht für Dampf geeignet. Für Temperaturen unter -20 Grad C wird empfohlen, IMI Hydronic Engineering zu kontaktieren.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse, die Kugel, die Spindel und die Messnippel des Ventils bestehen aus Edelstahl EN X2CrNiMo17-12-2 (1.4404), was eine hohe Korrosionsfestigkeit bietet. Die Spindelabdichtungen sind aus FPM und NBR gefertigt, während die Kugelabdichtung aus gehärtetem PTFE besteht. Der Handgriff ist aus verzinktem Stahl. Die Flansche entsprechen den Normen EN 1092-1 und ISO 7005-1. Ein Standanzeiger sowie Messnippel sind vorhanden. Für die Bedienung des Ventils ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 65
• Druckstufe Flansch: PN 16
• Max. Betriebstemperatur: 200 Grad C
• Min. Betriebstemperatur: -20 Grad C
• Kvs-Wert: 61,2
• Bedienhöhe: 160
• Werkstoff Gehäuse: Edelstahl EN X2CrNiMo17-12-2 (1.4404)
• Anschluss: Flansch
• Funktionen: Einregulieren, Voreinstellen, Messen, Absperren
• Kennlinie: gleichprozentig

Das IMI TA Strangregulierventil TA-BVS 243 bietet eine zuverlässige Lösung für die präzise Regelung von Flüssigkeitsströmen in Heizungs-, Kälte- und Industrieanlagen. Seine robuste Edelstahlkonstruktion und die Eignung für einen breiten Temperaturbereich von -20 Grad C bis 200 Grad C, kombiniert mit einem Kvs-Wert von 61,2 und einem Nenndurchmesser von DN 65, machen es zu einer langlebigen Komponente für anspruchsvolle Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 652243065
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Edelstahl 316 L (1.4404)
• Werkstoff des Gehäuses: rostfreier Stahl
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Mit Messanschluss: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 160
• Kvs-Wert: 61,2
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 65
