IMI Heimeier TA Strangventil TA-Multi Set 2, DN 32 Handrad, Entleerung, Globo H, Rotguss

IMI TA Strangregulierventil TA-Multi Set 2, Nennweite DN 32 Handrad, Entleerung, Globo H, Rotguss

Das IMI TA Strangregulierventil TA-Multi Set 2 in der Nennweite DN 32 ist eine multifunktionale Lösung für Heizungs- und Kältesysteme. Es vereint die Funktionen eines Strangregulierventils, Differenzdruckreglers und Regelventils in einem Basisventil. Ausgestattet mit einem Handrad, Entleerungsfunktion und einem Globo H Kugelhahn, bietet dieses Set eine präzise Regelung und Absperrung. Der druckentlastete Ventilkegel ermöglicht den zuverlässigen Einsatz auch bei höheren Differenzdrücken.

Welche Funktionen vereint das TA-Multi Basisventil?

Das TA-Multi Basisventil von IMI TA ist ein vielseitiges Element, das als Strangregulierventil, Differenzdruckregler und Regelventil fungiert. Dank seines druckentlasteten Ventilkegels ist es besonders für Anwendungen mit höheren Differenzdrücken geeignet. Der integrierte M30x1,5 Anschluss ermöglicht die einfache Montage von Differenzdruckreglern, Thermostat-Köpfen, Rücklauftemperaturbegrenzern oder Stellantrieben, was eine flexible Anpassung an verschiedene Systemanforderungen sicherstellt.

Welche Komponenten sind im IMI TA-Multi Set 2 enthalten?

Das IMI TA-Multi Set 2 umfasst neben dem TA-Multi Basisventil weitere wesentliche Komponenten. Ein Voreinstell- und Absperrhandrad aus schwarzem Kunststoff ermöglicht eine stufenlose und begrenzbare Voreinstellung. Dieses Handrad ist für IMI HEIMEIER Partner-Clips oder Color-Clips zur Markierung von Vor- und Rücklauf geeignet. Zwei Füll- und Entleerungskugelhähne sind zur Entleerung sowie zur Differenzdruck- oder Durchflussmessung vorgesehen. Ergänzt wird das Set durch einen Globo H Kugelhahn mit Entleerung, der als Strangabsperrventil fungiert. Alle Bedienelemente des Basisventils sind auf der Handradseite angeordnet.

Welche Materialeigenschaften und Betriebsdaten zeichnen das Ventilset aus?

Das IMI TA Strangventil TA-Multi Set 2 ist primär für den Einsatz in Heizungs- und Kältesystemen konzipiert. Das Gehäuse besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss, was eine hohe Langlebigkeit sicherstellt. Die zulässige Betriebstemperatur beträgt 120 Grd. C bei einem Nenndruck von PN 16. Mit einem Kvs-Wert von 9,17 bietet das Ventil eine effiziente Durchflussregelung. Die Anschlüsse sind als Innengewinde zylindrisch (BSPP) in der Größe R 1 1/4 x R 1 1/4 ausgeführt.

Technische Daten

• Nennweite: DN 32
• Druckstufe: PN 16
• Zulässige Betriebstemperatur: 120 Grd. C
• Kvs-Wert: 9,17
• Werkstoff Gehäuse: Rotguss
• Anschluss: Innengewinde zylindrisch (BSPP)
• Durchmesser Handrad: 48
• Geeignet für: Heizungswasser
• Mit Entleerungsventil: Ja
• Mit Messanschluss: Ja

Das IMI TA Strangregulierventil TA-Multi Set 2 bietet eine umfassende Lösung für die präzise Regelung und Absperrung in Heizungs- und Kältesystemen. Die Kombination aus Strangregulierventil, Differenzdruckregler und Regelventil in einem robusten Rotgussgehäuse mit DN 32 Nennweite und PN 16 Nenndruck, ergänzt durch ein Handrad und Entleerungskugelhähne, macht es zu einer effizienten und flexiblen Komponente. Mit einer zulässigen Betriebstemperatur von 120 Grd. C und einem Kvs-Wert von 9,17 ist es ideal für anspruchsvolle Installationen.

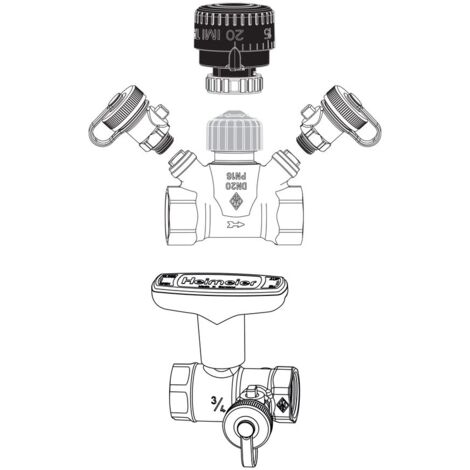

Lieferumfang

• 1x TA-Multi Basisventil als Strangregulierventil
• 1x Voreinstell- und Absperrhandrad
• 2x Füll- und Entleerungskugelhähne
• 1x Globo H Kugelhahn mit Entleerung als Strangabsperrventil

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 5850-05.800
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 48
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Länge Anschluss 1: 4,7
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: ja
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 9,17
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 32
