IMI Heimeier TA Strangventil TA-Multi Set 2, DN 50 Handrad, Entleerung, Globo H, Rotguss

IMI TA Strangregulierventil TA-Multi Set 2, Nennweite DN 50 Handrad, Entleerung, Globo H, Rotguss

Das IMI TA Strangregulierventil TA-Multi Set 2 mit Nennweite DN 50, Handrad, Entleerung und Globo H Kugelhahn aus Rotguss ist eine vielseitige Lösung für Heizungs- und Kältesysteme. Es vereint die Funktionen eines Strangregulierventils, Differenzdruckreglers und Regelventils in einem Basisventil. Durch seinen druckentlasteten Ventilkegel ist es besonders für den Einsatz bei höheren Differenzdrücken geeignet.

Welche Funktionen vereint das IMI TA TA-Multi Set 2?

Das TA-Multi Basisventil von IMI TA dient als Strangregulierventil, Differenzdruckregler und Regelventil. Es ist für den Einsatz in Heizungs- und Kältesystemen konzipiert und verfügt über einen M30x1,5 Anschluss. Dieser ermöglicht die Montage von Differenzdruckreglern, Thermostat-Köpfen, Rücklauftemperaturbegrenzern oder Stellantrieben. Der druckentlastete Ventilkegel sorgt für eine hohe Betriebssicherheit und macht das Ventil besonders geeignet für Anwendungen mit höheren Differenzdrücken.

Welche Komponenten sind im Lieferumfang des TA-Multi Set 2 enthalten?

Das IMI TA Multi Set 2 umfasst das TA-Multi Basisventil als Strangregulierventil sowie ein Voreinstell- und Absperrhandrad. Das Handrad aus schwarzem Kunststoff bietet eine stufenlose und begrenzbare Voreinstellung und ist für IMI HEIMEIER Partner-Clips oder Color-Clips zur Markierung von Vor- und Rücklauf geeignet. Zum Set gehören außerdem zwei Füll- und Entleerungskugelhähne für die Entleerung sowie die Differenzdruck- beziehungsweise Durchflussmessung. Ein Globo H Kugelhahn mit Entleerung dient als Strangabsperrventil. Alle Bedienelemente des Basisventils sind auf der Handradseite angeordnet.

Welche technischen Merkmale zeichnen das Ventil aus?

Das IMI TA Strangregulierventil TA-Multi Set 2 ist speziell für den Einsatz in Heizungswasser-Systemen ausgelegt. Es ist für eine Nennweite von DN 50 konzipiert und verfügt über Innengewinde zylindrisch (BSPP) R 2 x R 2 Anschlüsse. Das Gehäuse besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss (Bronze (Rg 5)), was eine lange Lebensdauer fördert. Das Ventil ist für einen Nenndruck von PN 16 und eine zulässige Betriebstemperatur von 120 °C ausgelegt. Die Handbedienung ist vorgesehen, und für die Installation ist kein Spezialwerkzeug erforderlich. Zudem sind ein Messanschluss, Impulsleitungsanschluss, Messnippel und ein Standanzeiger vorhanden.

Technische Daten

• Nennweite: DN 50
• Nenndruck: PN 16
• Zulässige Betriebstemperatur: 120 °C
• Werkstoff Gehäuse: Rotguss (Bronze (Rg 5))
• Anschluss: Innengewinde zylindrisch (BSPP) R 2 x R 2
• Kvs-Wert: 15,9
• Durchmesser Handrad: 48
• Geeignet für: Heizungswasser
• Mit Entleerungsventil: Ja
• Mit Messanschluss: Ja

Das IMI TA Strangregulierventil TA-Multi Set 2 DN 50 bietet eine zuverlässige und effiziente Lösung für die Regelung in Heizungs- und Kältesystemen. Mit seiner robusten Rotguss-Konstruktion, der Nennweite DN 50 und einem Nenndruck von PN 16 ist es für anspruchsvolle Anwendungen geeignet. Die Kombination aus Strangregulierventil, Differenzdruckregler und Regelventil in einem Gerät, ergänzt durch ein Handrad und Entleerungsoptionen, macht es zu einer vielseitigen Komponente für die Anlageninstallation.

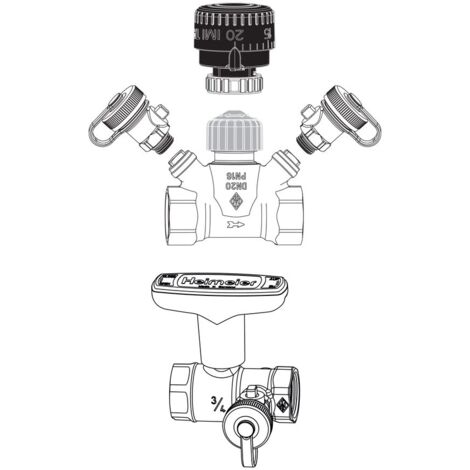

Lieferumfang

• 1x TA-Multi Basisventil als Strangregulierventil
• 1x Voreinstell- und Absperrhandrad
• 2x Füll- und Entleerungskugelhähne
• 1x Globo H Kugelhahn mit Entleerung als Strangabsperrventil

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 5850-08.800
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 48
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Länge Anschluss 1: 4,7
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: ja
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 15,9
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 50
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 48
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Länge Anschluss 1: 4,7
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: ja
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 15,9
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 50
