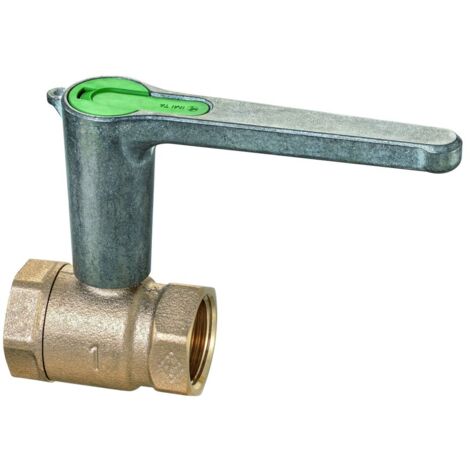

IMI Heimeier TA Trinkwasserkugelhahn TA 500 Globo mit Innengewinde, DN 20, Gehäuse aus Rotguss, Kugel Edelstahl, DVGW-geprüft

IMI TA Trinkwasserkugelhahn TA 500 Globo, DN 20 Innengewinde, DVGW-geprüft, Rotguss/Edelstahl

Der IMI TA Trinkwasserkugelhahn TA 500 Globo ist ein vielseitiges Absperrorgan für Trinkwasseranlagen. Dieser Kugelhahn mit DN 20 Innengewinde und einer Edelstahl-Kugel im Rotgussgehäuse ist für den Einsatz in verschiedenen Installationen konzipiert. Er erfüllt wichtige Normen wie DVGW W 570-1, DVGW W 270, DIN EN 13828, DIN 50930-6 und KTW.

Welche Materialien ermöglichen Langlebigkeit und Robustheit?

Das Gehäuse des IMI TA Trinkwasserkugelhahn TA 500 Globo besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss, was eine hohe Lebensdauer und Beständigkeit gegenüber aggressiven Medien in Trinkwasserinstallationen sicherstellt. Die Kugel ist aus Edelstahl gefertigt und trägt zur Robustheit des Absperrorgans bei. Das rohrförmige Gehäuse ist für eine durchlaufende Wärmedämmung ausgelegt. Die Kugel verfügt über einen glatten Durchgang.

Wie ist die Dichtung und Bedienung des Kugelhahns gestaltet?

Die Spindelabdichtung ist wartungsfrei durch zwei O-Ringe realisiert. Die Kugelabdichtung erfolgt durch PTFE-Ringe. Die Bedienung erfolgt über einen robusten Metallhebel, dessen Anschläge verdeckt sind. Dieser Hebel ist auch bei wärmegedämmtem Gehäuse von außen bedienbar, was die Handhabung erleichtert. Die Höhe des Handgriffs beträgt 76 und die Länge 149.

Welche technischen Spezifikationen und Zulassungen sind relevant?

Der Trinkwasserkugelhahn ist für eine zulässige Betriebstemperatur TB 120 Grd. C und einen Nenndruck PN 16 ausgelegt. Er ist nach DIN 4109 in die Armaturengruppe I eingestuft, basierend auf Prüfungen nach EN ISO 3822 Teil 1 und Teil 3. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr. Eine Entleerungsventil- oder Ablassmöglichkeit ist nicht vorhanden.

Technische Daten

• Nenndurchmesser: DN 20
• Nenndruck: PN 16
• Zulässige Betriebstemperatur: TB 120 Grd. C
• Gehäusematerial: Rotguss
• Kugelmaterial: Edelstahl
• Kugelabdichtung: PTFE-Ringe
• Spindelabdichtung: Zwei O-Ringe
• Bedienung: Handgriff
• Ausführung: gerade

Der IMI TA Trinkwasserkugelhahn TA 500 Globo in DN 20 und PN 16 bietet eine zuverlässige und langlebige Lösung für Trinkwasserinstallationen. Dank des Gehäuses aus Rotguss und der Edelstahlkugel ist er korrosionsbeständig und wartungsarm. Die zahlreichen Zulassungen unterstreichen die hohe Qualität und Sicherheit dieses Absperrorgans für den täglichen Einsatz bei einer maximalen Betriebstemperatur von TB 120 Grd. C.

Produktspezifikation

• Hersteller-Warengruppe: Rohrarmaturen
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32701010508
• Ausführung: gerade
• Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Höhe Handgriff: 76
• Länge Handgriff: 149
• Mit Ablassmöglichkeit (Anschluss): nein
• Nenndurchmesser Anschluss 1: DN 20
• Material Kugeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material Kugel: rostfreier Stahl
• Trinkwasserkonform nach UBA: Ja
