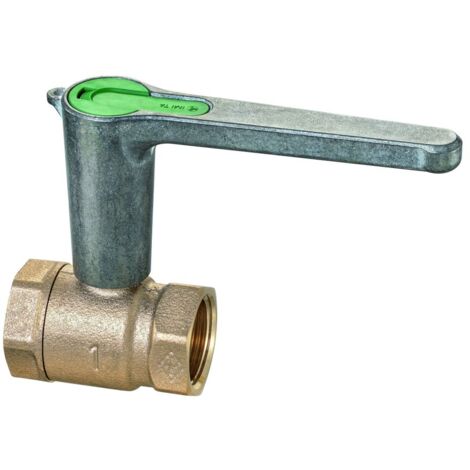

IMI Heimeier TA Trinkwasserkugelhahn TA 500 Globo mit Innengewinde, DN 32, Gehäuse aus Rotguss, Kugel Edelstahl, DVGW-geprüft

IMI TA Trinkwasserkugelhahn TA 500 Globo, DN 32 Innengewinde, DVGW-geprüft, Rotguss/Edelstahl

Der IMI TA Trinkwasserkugelhahn TA 500 Globo ist ein vielseitiges Absperrorgan, das speziell für den Einsatz in Trinkwasseranlagen konzipiert wurde. Mit einem Gehäuse aus korrosionsbeständigem Rotguss und einer Kugel aus rostfreiem Stahl bietet dieser Kugelhahn eine zuverlässige Lösung für Installationen mit einem Nenndurchmesser von DN 32 und Innengewinde. Er ist DVGW-geprüft und verfügt über einen robusten Hebel für eine einfache Bedienung.

Welche Materialien und Konstruktionsmerkmale zeichnen den Kugelhahn aus?

Das Gehäuse des IMI TA TA 500 Globo besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Die Kugel ist aus rostfreiem Stahl gefertigt und mit einem glatten Durchgang versehen. Das rohrförmige Gehäuse ist für eine durchlaufende Wärmedämmung ausgelegt. Eine wartungsfreie Spindelabdichtung wird durch zwei O-Ringe sichergestellt, während die Kugelabdichtung durch PTFE-Ringe erfolgt.

Wie ist die Bedienung und Installation des TA 500 Globo gestaltet?

Die Bedienung des Kugelhahns erfolgt über einen robusten Metallhebel mit verdeckten Anschlägen. Dieser Hebel ist auch bei einem wärmegedämmten Gehäuse von außen bedienbar. Für die Installation des Kugelhahns ist kein Spezialwerkzeug erforderlich.

Welche Zulassungen und Leistungsdaten sind für den Kugelhahn relevant?

Der Trinkwasserkugelhahn erfüllt wichtige Zulassungen wie DVGW W 570-1, DVGW W 270, DIN EN 13828, DIN 50930-6 und KTW. Er ist nach DIN 4109 in Armaturengruppe I eingestuft, geprüft nach EN ISO 3822 Teil 1 und Teil 3. Der Nenndruck beträgt PN 16 und die zulässige Betriebstemperatur liegt bei 120 Grd. C.

Technische Daten

• Nenndurchmesser: DN 32
• Nenndruck: PN 16
• Zulässige Betriebstemperatur: 120 Grd. C
• Gehäusematerial: Rotguss
• Kugelmaterial: rostfreier Stahl
• Kugelabdichtung: PTFE-Ringe
• Spindelabdichtung: O-Ringe
• Bedienung: Handgriff
• Ausführung: gerade
• Höhe Handgriff: 76
• Länge Handgriff: 149

Der IMI TA Trinkwasserkugelhahn TA 500 Globo bietet eine zuverlässige und langlebige Lösung für Trinkwasserinstallationen. Seine Konstruktion aus Rotguss und rostfreiem Stahl, kombiniert mit einer wartungsfreien Spindelabdichtung und einem Nenndruck von PN 16, stellt eine hohe Funktionalität und Sicherheit sicher. Die einfache Bedienung durch den Metallhebel und die Eignung für Wärmedämmung runden das Profil dieses Absperrorgans ab.

Produktspezifikation

• Hersteller-Warengruppe: Rohrarmaturen
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 32701010708
• Ausführung: gerade
• Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Höhe Handgriff: 76
• Länge Handgriff: 149
• Mit Ablassmöglichkeit (Anschluss): nein
• Nenndurchmesser Anschluss 1: DN 32
• Material Kugeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material Kugel: rostfreier Stahl
• Trinkwasserkonform nach UBA: Ja
