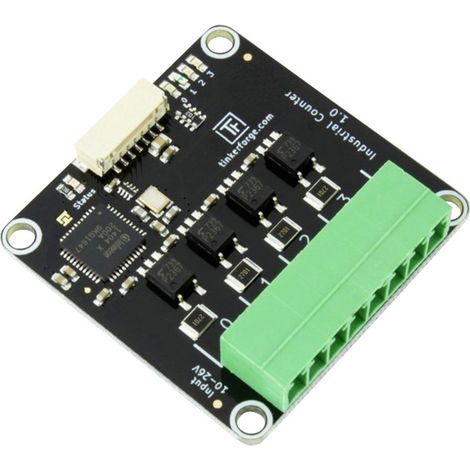

TinkerForge 293 Frequenzzähler 1 St.

Name: TinkerForge 293 Frequenzzähler 1 St.
Brand: TINKERFORGE
SKU: eb6886
Price: 56.93 EUR
Availability: InStock

Verkauft von voelkner und 1 weiterer Händler

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der TinkerForge 293 Frequenzzähler ist ein hochentwickeltes Gerät mit vier galvanisch isolierten Kanälen. Er ermöglicht die konfigurierbare Messung von Tastverhältnis, Frequenz und Zustand pro Kanal. Mit einer Frequenzmessung im Bereich von 0,03 Hz bis 4 MHz bietet er eine Zeitauflösung von bis zu 10,4 ns und eine Frequenzauflösung von bis zu 0,03 Hz. Das Industrial Counter Bricklet erweitert Bricks um unabhängige Frequenzzähler und kann steigende, fallende sowie beide Flankenwechsel zählen.

Technische daten

Stromverbrauch: 100 mW (20 mA bei 5 V)

Eingangstyp: Vier Optokoppler-Eingänge (mit 2.7 kΩ Serienwiderstand)

Eingangsstrom: ca. 3.85 mA bei 12 V, 8.3 mA bei 24 V

Maximale Eingangsspannung: 26 V (DC)

Low Level Spannung: 0-2 V

High Level Spannung: 10-26 V

Isolation: 3750 Vrms (Optokoppler-Wert)

Minimale Eingangsfrequenz: 0,03 MHz

Maximale Eingangsfrequenz: 4 MHz

Zeitauflösung: bis zu 10,4 ns (Duty Cycle Prescaler auf 1 gesetzt)

Frequenzauflösung: bis zu 0,03 Hz

Kompatibilität und Zubehör

7 Pol Bricklet Stecker

Inklusive 7p-10p Bricklet Kabel zur Verbindung mit einem Brick

Weitere Informationen

Beispielanwendungen: Auslesen eines PWM-Signals oder von Sensoren mit Flankenzähler- oder Frequenzausgang

Eigenschaften

Marke
TINKERFORGE
Ursprung
Hergestellt in Deutschland
Menge pro Pack
1
Breite
9 cm
Länge
12.5 cm
Material
Kunststoff
Gewicht
7000 g
Zählertyp
Elektrizität
ManoMano Art.-Nr
ME31661511
MMID
307052754449
Herstellerreferenz
eb6886
EAN
4251640702465
