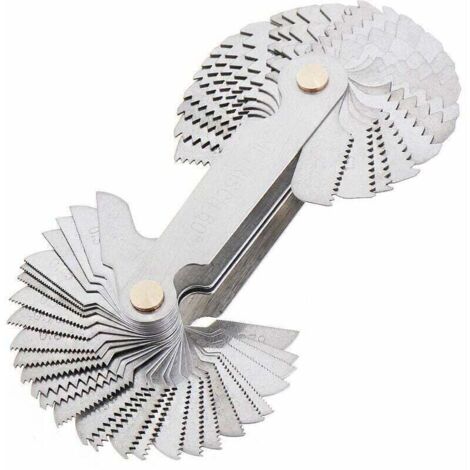

Jauge à Vis Métrique Impériale SAE Whitworth 55° 60° pour Mesure Filetage Industriel

Description générale

La jauge à vis métrique, impériale et américaine SAE Whitworth est un outil essentiel pour les professionnels et les amateurs de mécanique. Conçue avec un angle de 55 degrés pour les filetages Whitworth et 60 degrés pour les filetages métriques et américains, elle permet de vérifier avec précision la taille des filetages. Cet outil est particulièrement utile pour s'assurer que l'angle de l'outil de coupe est correct lors de la fabrication de filetages sur un tour à métaux.

Spécifications techniques

• Angles : 55 degrés (Whitworth), 60 degrés (métrique et US)
• Matériau : Acier inoxydable
• Dimensions des filetages métriques : 6,0, 5,5, 5,0, 4,5, 4,0, 3,5, 3,0, 2,5, 2,0, 1,75, 1,5, 1,25, 1,0, 0,9, 0,8, 0,75, 0,7, 0,6, 0,5, 0,45, 0,4, 0,35, 0,3, 0,25
• Dimensions des filetages impériaux : 4G, 4 1/2G, 5G, 6G, 7G, 8G, 9G, 10G, 11G, 12G, 13G, 14G, 16G, 18G, 19G, 20G, 22G, 24G, 25G, 26G, 28G, 30G, 32G, 36G, 40G, 48G, 60G, 62G
• Dimensions des filetages US : 8, 10, 11, 14, 19, 28

Utilisation

La jauge est utilisée pour :

• Vérifier la taille des filetages
• Assurer l'exactitude de la mesure
• Contrôler l'angle de l'outil de coupe de filetage sur la rainure en V de la jauge
