Allgemeine Beschreibung

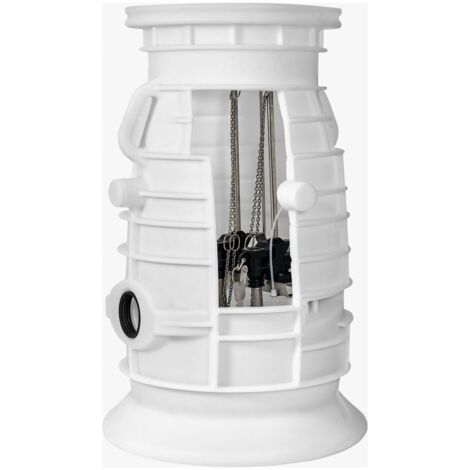

Der auftriebssichere Abwassersammelschacht aus Kunststoff PKS-B 800-D32 wird als fertige Pumpstation für Abwasserpumpen mit Schneideinrichtung in Druckentwässerungssystemen eingesetzt. Der Schacht kann wahlweise mit einer oder zwei Pumpen ausgestattet werden und ist für den begehbaren Bereich (Klasse A 15) sowie für den mit einem PKW befahrbaren Bereich (Klasse B 125) geeignet. Er ist als Einzel- oder Doppelanlage erhältlich.Technische daten
- Material: Polyethylen (PE)
- Befahrbarkeit: bis Klasse B 125
- Abmessungen ohne Abdeckung: 800 mm
- Nenndurchmesser: 1610 mm
- Gesamthöhe: 1160 mm
- Sohle-Zulauf von oben: 930 mm
- Sohle-Druckstutzen von oben: 740 mm
- Behältervolumen: 85 l
- Restvolumen: 79 kg
- Gewicht: 80 kg
Kompatibilität und Zubehör
- Aufnahme von zwei MultiCut-Abwassertauchpumpen mit/ohne Ex-Schutz
- Druckrohreinheit DN 32
- Eine Muffe DN 150 für den Zulauf
- Drei Rohrstutzen DN 100 für Lüftungs- bzw. Kabelrohr
- Optionale Verlängerungen PSV für eine Einbautiefe von bis zu 2,75 m (Klasse B) oder 2,95 m (Klasse A)
Installation
- Zur Reinigung und Wartung kann die Druckrohreinheit komplett mit Pumpe und Kugelrückschlagventil aus dem Schacht gezogen werden.
- Niveaudifferenzen können mit einem Auflagering ausgeglichen werden.
Anwendung
- Geeignet für die Verwendung in Druckentwässerungssystemen.
- Ideal für die Sammlung und Förderung von Abwasser.
Weitere Informationen
- Schachtkomponenten aus korrosionsbeständigen Werkstoffen
- Traverse und Kupplungssysteme DN 32 aus Polyphtalamid (PPA)
- Edelstahl-Kugelhähne mit Verlängerung und Sicherungshebel
- Gleitrohre zur Pumpenführung mit Halterung aus Edelstahl
- Edelstahl-Druckleitungsabgang R 1 1/4''
