Judo Heifi Pure Set Heizungs-Nachspeisestation Pure 7500, 3/4", 300l/h

Judo Heifi Pure Set Heizungs-Nachspeisestation Pure 7500, 3/4", 300l/h

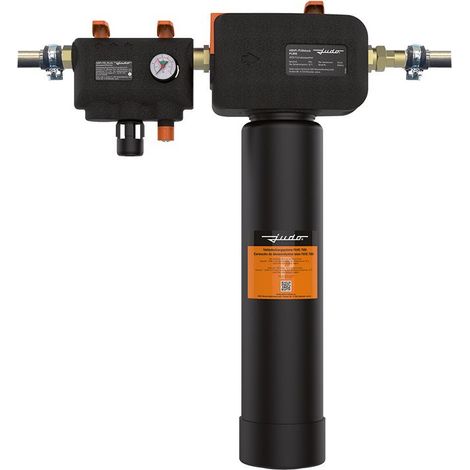

Das Heifi Pure Set Heizungs-Nachspeisestation Pure 7500 von Judo ist eine Lösung zum Befüllen und Nachspeisen von Warmwasserheizungsanlagen mit entsalztem Wasser nach DIN EN 1717 und VDI 2035. Das System vermindert den Eintrag von Sauerstoff, bereitet das Füll- und Ergänzungswasser normgerecht auf und wird als Komplettlösung inklusive Befestigungsmaterial geliefert. Zudem verfügt das Gerät über eine integrierte Bügelwasser-Entnahmestelle.

Wie sichert die Nachspeisestation das Trinkwassernetz ab?

Die enthaltene Füllarmatur Judo Heifi-Fül Plus (Modell JHF-F Plus 3/4") stellt eine dauerhafte Verbindung zwischen dem Trinkwassernetz und dem Heizungssystem her. Ein integrierter Rohrtrenner Typ BA sichert die Trennung der Systeme nach DIN EN 1717 ab. Über den eingebauten Druckminderer wird der Anlagendruck konstant gehalten und bei Druckabfall automatisch nachgespeist. Die Armatur besteht aus zwei Absperrventilen an Ein- und Ausgang, einem Druckminderer, einem Manometer sowie dem Rohrtrenner Typ BA.

Welche Kontrollfunktionen bietet der Füllblock bei der Wasseraufbereitung?

Der Judo Heifi-Füllblock Pure JHFB-P ist als fest eingebaute Einheit für den waagerechten Rohrleitungsanschluss konzipiert und besitzt ein Kunststoffgehäuse mit EPP-Isolierschalen. Die Kapazitätsüberwachung der Vollentsalzungspatrone erfolgt über einen integrierten Turbinenwasserzähler zur Durchflussmessung sowie eine Leitfähigkeitsmesssonde für das Produktwasser. Über eine Folientastatur lassen sich Patronentyp, Rohwasserhärte und gewünschte maximale Leitfähigkeit am programmierbaren LCD-Display einstellen, das auch Restkapazität und Leitfähigkeit anzeigt. Bei Kapazitätsüberschreitung erfolgt eine Meldung über einen potenzialfreien Kontakt bzw. den Ausgang für ein externes Melderelais. Ein ausgangsseitiger Absperrkugelhahn und ein Probenahmeventil sind verbaut. Die Spannungsversorgung übernehmen zwei 1,5 V Microbatterien (AAA). Alle Materialien sind für den Einsatz in entsalztem Wasser geeignet.

Welche Entsalzungsleistung besitzt die Vollentsalzungspatrone?

Die Einweg-Vollentsalzungspatrone Judo Pure 7500 besteht aus glasfaserverstärktem Kunststoff und ist mit Mischbett-Ionenaustauscherharz gefüllt. Sie wird unten am Füllblock über ein 2,5"-Außengewinde angebunden. Bei einer Kapazität von 7500 l x °dH erlaubt die Patrone die Entsalzung von ca. 375 Litern Wasser bei einer Rohwasserhärte von 20 °dH.

Technische Daten

• Rohranschluss: 3/4 Zoll Außengewinde mit Verschraubung
• Füllleistung max.: 300 l/h
• Betriebsdruck max.: 6 bar
• Betriebstemperatur max.: 30 °C
• Einbaulänge: 423 mm
• Einbautiefe Mitte Rohr: 75 mm
• Gesamthöhe ohne Patrone: 228 mm
• Patronenkapazität: 7500 l x °dH
• Spannungsversorgung: 2x Microbatterien 1,5 V (AAA)

Das Judo Heifi Pure Set Heizungs-Nachspeisestation Pure 7500 ermöglicht eine kontrollierte Befüllung von Heizungsanlagen mit einer maximalen Füllleistung von 300 l/h und einem Betriebsdruck von bis zu 6 bar. Durch die Kombination aus Rohrtrenner Typ BA, Druckminderer und digitaler Kapazitätsüberwachung wird eine Heizungswasseraufbereitung nach DIN EN 1717 und VDI 2035 sichergestellt.

Lieferumfang

• 1x Judo Heifi Pure Set Heizungs-Nachspeisestation Pure 7500
• 1x Judo Pure 7500 Einweg-Vollentsalzungspatrone
• 1x Befestigungsmaterial
• 2x Microbatterien 1,5 V (AAA)

Produktspezifikation

• Hersteller-Warengruppe: Kreislaufbehandlung
• Hersteller-Produktgruppe: HeiFi-Soft/-Pure
• Hersteller-Artikelnummer: 8068541
