Allgemeine Beschreibung

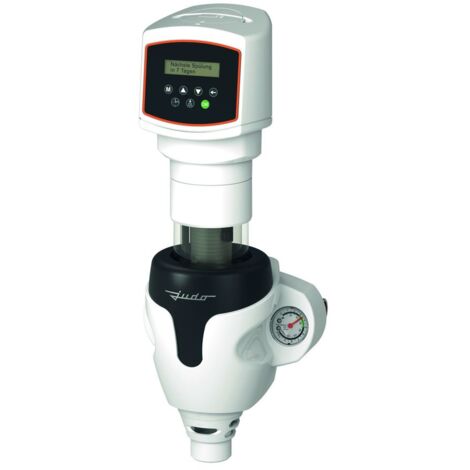

Der Judo Profimat-Quick Connection JPF-QC-AT Automatik-Rückspül-Schutzfilter 1" 100µm Version 2021 bietet zuverlässigen Schutz gegen Schmutzeintrag im Wasser. Mit einer automatischen, zeitgesteuerten Rückspülung und einem übersichtlichen Display sorgt er für eine gründliche Reinigung. Das patentierte Safety-Modul gewährleistet die Beendigung des Rückspülvorgangs und das Schließen des Spülventils bei Stromausfall. Der Filter ist ressourcenschonend und kostensparend, da er Abfälle durch Filterkerzenwechsel vermeidet und eine effektive Rückspülung ermöglicht.Technische daten
- Rohranschluss: 1 Zoll
- Nenndurchfluss bei Dp 0,2 (0,5) bar: 4,7 (7,6) m³/h
- Betriebsdruck max.: 16 bar
- Betriebstemperatur max.: 30 °C
- Spannungsversorgung: 230 V, 50 Hz
- Maschenweite: 0,1 mm (auch Sondermaschenweiten 0,03/0,32 und 0,5 mm erhältlich)
- Baulänge: 195 mm
- Höhe über der Leitung: 391 mm
- Höhe unter der Leitung: 152 mm
- Werkstoffgüte: faserverstärkter Kunststoff
- Druckstufe Artikel: PN 16
- Material Filterelement: Edelstahl 316 Ti (1.4571)
Kompatibilität und Zubehör
- Einbau-Drehflansch mit Bajonettanschluss aus Messing
- Verschraubung nach DIN EN 10226-1
- Integrierter freier Auslauf
- Spülwasseranschluss (d 50 mm) nach DIN 1988
- Potenzialfreier Eingang für die Fernauslösung einer Rückspülung
- Potenzialfreie Ausgänge zur Übertragung von Meldungen (I/O Kabelset erforderlich)
Installation
- Waagerechter oder senkrechter Einbau möglich
- Blitzschnelle Montage mit der Ein-Schrauben-Technik
Anwendung
- Filtration von feinkörnigen und festen Verunreinigungen im Wasser
- Schutz vor Korrosionen in wasserführenden Rohrleitungen
- Vermeidung von Funktionsstörungen an Kontroll- und Regelorganen
Weitere Informationen
- Automatische zeitgesteuerte Auslösung der Rückspülung über Tastatur und LCD-Display (einstellbar 4 Stunden bis 50 Tage)
- Handauslösung möglich
- Rückspülung des Siebeinsatzes nach dem hochwirksamen Punkt-Rotations-System
