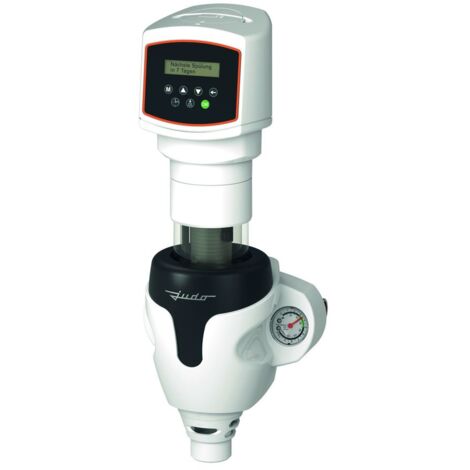

Judo Profimat-Quick Connection JPF-QC-AT Automatik-Rückspül-Schutzfilter 1 1/4" 100µm Version 2021

Judo Profimat-Quick Connection Automatik-Rückspül-Schutzfilter JPF-QC-AT 1 1/4", 5,3m3/h, PN 16, 100um, V2021

Der JUDO Profimat-Quick Connection Automatik-Rückspül-Schutzfilter JPF-QC-AT 1 1/4" bietet zuverlässigen Schutz vor Schmutzeintrag in wasserführenden Rohrleitungen. Dieser Automatikfilter mit patentierter Ein-Schrauben-Anschlusstechnik ist nach DIN EN 13443-1 und DIN 19628 mit DIN-DVGW-Prüfzeichen ausgestattet und filtert feinkörnige sowie feste Verunreinigungen aus dem Wasser. Er ist für Trinkwasseranwendungen bis 30 °C und einem maximalen Betriebsdruck von 16 bar ausgelegt.

Wovor schützt der JPF-QC-AT?

Der JUDO Automatik-Rückspül-Schutzfilter JPF-QC-AT dient der Filtration von feinkörnigen und festen Verunreinigungen im Wasser. Solche Partikel können als Belüftungselemente Korrosionen in wasserführenden Rohrleitungen auslösen und zu Funktionsstörungen an Kontroll- und Regelorganen führen.

Wie funktioniert die automatische Rückspülung?

Die Rückspülung wird automatisch und zeitgesteuert über eine Tastatur und ein LCD-Display ausgelöst, wobei die Intervalle von 4 Stunden bis 50 Tage einstellbar sind. Das patentierte Safety-Modul beendet den Rückspülvorgang und schließt das Spülventil bei Stromausfall, was die Sicherheit erhöht. Eine manuelle Auslösung der Rückspülung ist ebenfalls möglich. Die Siebreinigung erfolgt durch das hochwirksame Punkt-Rotations-System, welches einen optimalen Keimschutz ermöglicht und gleichzeitig das Schauglas reinigt, ohne die Wasserversorgung zu unterbrechen. Dies vermeidet Abfälle durch Filterkerzen-Wechsel und ist wassersparend durch eine effektive und kurze Rückspülung.

Welche technischen Merkmale zeichnen den Schutzfilter aus?

Das Filtergehäuse des JUDO Profimat-Quick Connection Automatik-Rückspül-Schutzfilters besteht aus hochwertigem, faserverstärktem Kunststoff und ist für einen Betriebsdruck von PN 16 ausgelegt. Der Einbau-Drehflansch mit Bajonettanschluss aus Messing und Verschraubung (Gewindeanschluss nach DIN EN 10226-1) ermöglicht einen waagerechten oder senkrechten Einbau. Das Filtergewebe ist aus Edelstahl gefertigt. Zur Überwachung sind ein Nachdruckmanometer und ein Thermometer integriert. Ein integrierter freier Auslauf ist ebenfalls vorhanden.

Wie erfolgt die Installation des Schutzfilters?

Die Montage des JUDO Profimat-Quick Connection Automatik-Rückspül-Schutzfilters gestaltet sich dank der patentierten Ein-Schrauben-Anschlusstechnik besonders schnell und unkompliziert. Der Rohranschluss beträgt 1 1/4 Zoll. Für den Spülwasseranschluss ist ein Abwasseranschluss mit einem Durchmesser von 50 mm nach DIN 1988 bzw. DIN EN 1717 erforderlich.

Technische Daten

• Rohranschluss: 1 1/4 Zoll
• Nenndurchfluss bei Dp 0,2 bar: 5,3 m³/h (für Trinkwasser bei sauberem Filter)
• Betriebsdruck maximal: 16 bar
• Betriebstemperatur maximal: 30 °C
• Spannungsversorgung: 230 V, 50 Hz
• Maschenweite: 0,1 mm
• Baulänge: 230 mm
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Werkstoffgüte Gehäuse: faserverstärkter Kunststoff
• Druckstufe: PN 16

Der JUDO Profimat-Quick Connection Automatik-Rückspül-Schutzfilter JPF-QC-AT 1 1/4" bietet eine effiziente und wartungsarme Lösung für die Wasserfiltration. Seine automatische Rückspülfunktion, das hochwirksame Punkt-Rotations-System und die einfache Installation machen ihn zu einer zuverlässigen Komponente für den Schutz von Rohrleitungen und Armaturen. Mit einem Nenndurchfluss von 5,3 m³/h und einer Maschenweite von 0,1 mm trägt er maßgeblich zur Sicherstellung der Wasserqualität bei.

Produktspezifikation

• Hersteller-Warengruppe: Filtration
• Hersteller-Produktgruppe: JPF-A 3/4'' - 2'' - Standard
• Hersteller-Artikelnummer: 8020607
• Oberflächenschutz: unbehandelt
• Anschluss: Außengewinde konisch (NPT)
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 30
• Min. lichte Höhe: 100
• Material Filterelement: Edelstahl 316 Ti (1.4571)
• Höhe über der Leitung: 391
• Höhe unter der Leitung: 152
• Automatischer Schmutzablauf: ja
• Filtergefäß Edelstahl: nein
• Gewindeanschluss Zapfhahn: Außengewinde (metrisch)
• Gewindeanschlussmaß Zapfhahn: 1/2 Zoll
• Nenndurchmesser: 1 1/4 Zoll (32)
