Allgemeine Beschreibung

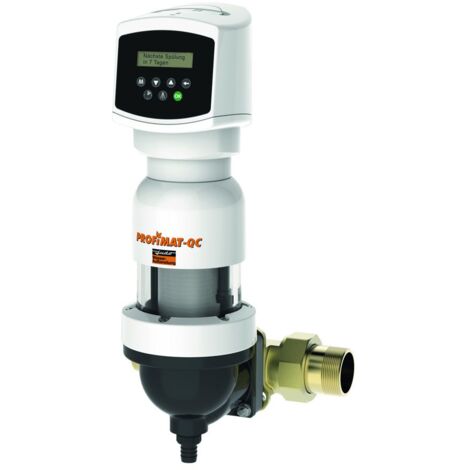

Der Judo Profimat-Quick Control JPF-QC-AT Automatik-Rückspül-Schutzfilter bietet zuverlässigen Schutz gegen Schmutzeintrag im Wasser. Mit einer automatischen, zeitgesteuerten Rückspülung und einem übersichtlichen Display sorgt er für eine gründliche Reinigung. Das patentierte Safety-Modul gewährleistet die Beendigung des Rückspülvorgangs bei Stromausfall und schließt das Spülventil. Der Filter ist ressourcenschonend und kostensparend, da er Abfälle durch Filterkerzenwechsel vermeidet und eine effektive Rückspülung ermöglicht. Er ist nach DIN EN 13443-1 und DIN 19628 zertifiziert und verfügt über das DIN-DVGW-Prüfzeichen.Technische daten
- Rohranschluss: 2 Zoll
- Nenndurchfluss bei Dp 0,2 (0,5) bar: 16 (22) m³/h
- Betriebsdruck max.: 16 bar
- Betriebstemperatur max.: 30 °C
- Spannungsversorgung: 230 V, 50 Hz
- Maschenweite: 0,1 mm (auch Sondermaschenweiten 0,03/0,32 und 0,5 mm erhältlich)
- Baulänge: 280 mm
- Werkstoffgüte: Gusseisen GG 25 (GJL-250)
- Druckstufe: PN 16
- lichte Höhe: 100 mm
- Material Filterelement: Edelstahl 316 Ti (1.4571)
- Höhe über der Leitung: 450 mm
- Höhe unter der Leitung: 107 mm
Kompatibilität und Zubehör
- Optionaler Druckminderer erhältlich
- Potenzialfreier Eingang für die Fernauslösung einer Rückspülung
- Potenzialfreie Ausgänge zur Übertragung von Meldungen (I/O Kabelset erforderlich)
Installation
- Einbau-Drehflansch mit Bajonettanschluss aus Messing
- Waagerechter oder senkrechter Einbau möglich
Anwendung
Der Filter ist geeignet zur Filtration von feinkörnigen und festen Verunreinigungen im Wasser, die Korrosionen in wasserführenden Rohrleitungen auslösen und zu Funktionsstörungen an Kontroll- und Regelorganen führen können.Weitere Informationen
- Automatische zeitgesteuerte Auslösung der Rückspülung über Tastatur und LCD-Display (einstellbar 4 Stunden bis 50 Tage)
- Handauslösung möglich
- Rückspülung des Siebeinsatzes nach dem hochwirksamen Punkt-Rotations-System
- Abwasseranschluss erforderlich für die Rückspülung
