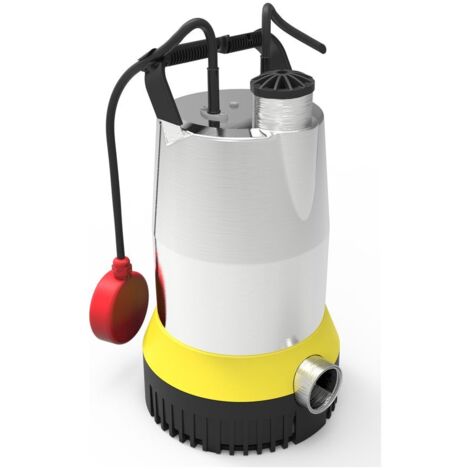

Jung Pumpen Multidrain-Pumpe UV 625-3 S 400V mit Schaltautomatik, 10m Leitung

Jung Pumpen Multidrain-Pumpe UV 625-3 S 400V mit Schaltautomatik, 10m Leitung

Die Jung Pumpen Multidrain-Pumpe UV 625-3 S 400V mit Schaltautomatik und 10 m Leitung ist eine leistungsstarke Tauchmotorpumpe der Serie MultiDrain UV 600. Sie wurde speziell für Anwendungen mit sehr hohen Förderhöhen entwickelt und fördert zuverlässig fäkalienfreies Schmutzwasser mit Feststoffbeimengungen bis zu 10 mm. Typische Einsatzbereiche sind Einkaufszentren, Hochhäuser, U-Bahnstationen und andere Gebäude mit tiefliegenden Kellergeschossen. Die Pumpe kann sowohl fest in Schächten installiert als auch transportabel eingesetzt werden.

Wie ist die Multidrain-Pumpe UV 625-3 S aufgebaut?

Die Multidrain-Pumpe UV 625-3 S zeichnet sich durch eine robuste Konstruktion aus. Das Motorgehäuse, das Laufrad und die Welle sind aus hochwertigem Edelstahl 304 (1.4301) gefertigt, was eine hohe Korrosionsbeständigkeit sicherstellt. Das Pumpengehäuse besteht aus widerstandsfähigem Gusseisen EN-GJL-200 (GG 20), während der Siebfuß aus Kunststoff gefertigt ist. Für eine hohe Betriebssicherheit sorgen eine trockenlaufsichere mediumseitige SiC-Gleitringdichtung und eine motorseitige Gleitringdichtung. Die längswasserdicht vergossene Leitungseinführung ist zudem auswechselbar.

Welche Leistungsmerkmale bietet die Pumpe und für welche Medien ist sie geeignet?

Die Pumpe ist für die Förderung von fäkalienfreiem Schmutzwasser mit Beimengungen bis zu einer Partikelgröße von 10 mm ausgelegt. Sie erreicht einen maximalen Volumenstrom von 39 m³/h und eine maximale Förderhöhe von 20,5 m. Die Motorausgangsleistung (P2) beträgt 2,28 kW bei einer Drehzahl von 2822 1/min. Die Pumpe ist für eine Mediumtemperatur im Dauerbetrieb von 1 bis 40 °C geeignet und arbeitet mit einer Bemessungsspannung von 360 bis 440 V bei 50 Hz. Die Schutzart IP 68 und Wicklungsthermostate für den Motorschutz unterstreichen die Zuverlässigkeit.

Welche Installations- und Anschlussmöglichkeiten stehen zur Verfügung?

Die Multidrain-Pumpe UV 625-3 S bietet flexible Installationsoptionen. Die Druckleitung kann wahlweise an den horizontalen oder an den vertikalen Druckstutzen angeschlossen werden. Der horizontale Anschluss ermöglicht die Integration in ein Gleitrohrsystem (GR 50), während der vertikale Anschluss besonders für den mobilen Einsatz oder in engen Schächten vorteilhaft ist. Die Pumpe ist für die trockene Aufstellung geeignet und verfügt über eine Schaltautomatik mit externem Schwimmer sowie einen Trockenlaufschutz. Der elektrische Anschluss erfolgt über ein 10 m langes Kabel vom Typ H07 RN-F 4G1,0. Der Anschluss an der Auslassseite ist ein 2 Zoll (50 mm) Innengewinde zylindrisch (BSPP) nach ISO 228-1.

Technische Daten

• Max. Volumenstrom: 39 m³/h
• Max. Förderhöhe: 20,5 m
• Motorausgangsleistung (P2): 2,28 kW
• Nennstrom: 5,2 A
• Drehzahl: 2822 1/min
• Bemessungsspannung: 360 - 440 V
• Max. Partikelgröße: 10 mm
• Gewicht: 23,5 kg
• Kabellänge: 10 m
• Pumpenhöhe: 455 mm

Die Jung Pumpen Multidrain-Pumpe UV 625-3 S ist eine robuste und vielseitige Lösung für die Schmutzwasserentsorgung in anspruchsvollen Umgebungen. Mit einer Motorausgangsleistung von 2,28 kW und einer maximalen Förderhöhe von 20,5 m bewältigt sie zuverlässig große Fördermengen und hohe Tiefen. Ihre flexible Installation, der Trockenlaufschutz und die Fähigkeit, Partikel bis 10 mm zu fördern, machen sie zu einem effizienten Helfer für diverse Drainageaufgaben.

Produktspezifikation

• Hersteller-Warengruppe: Schmutzwasserpumpen
• Hersteller-Produktgruppe: UV MultiDrain 600
• Hersteller-Artikelnummer: JP47342
• Nennstrom: 5,2
• Gewicht: 23,5
• Anzahl der Phasen: 3
• Eintauchtiefe: 7
• Kabellänge: 10
• Max. Volumenstrom: 39
• Max. Förderhöhe: 20,5
• Drehzahl: 2822
• Umgebungstemperatur: 1 - 40
• Elektrischer Anschluss: Kabel
• Bemessungsspannung: 360 - 440
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Werkstoff des Gebläserads/Laufrads: rostfreier Stahl
• Werkstoff des Motorgehäuses: rostfreier Stahl
• Werkstoffgüte des Motorgehäuses: Edelstahl 304 (1.4301)
• Aufgenommene Motorleistung (P1) pro Motor: 2,8
• Motorausgangsleistung (P2): 2,28
• Volumenstrom (BEP): 22,3
• Förderhöhe bei Volumenstrom (BEP): 164
• Anschlussstandard Auslassseite: ISO 228-1
• Nennbetriebsart: S1
• Mit Trockenlaufschutz: ja
• Drehzahlregelung Motor: ohne
• Durchmesser Pumpe: 260
• Mit Schneidwerk: nein
• Max. Arbeitsdruck: 2,05
• Werkstoff des Pumpengehäuses: Gusseisen
• Pumpenhöhe: 455
• Pumpenschaltung: mit externem Schwimmer
• Isolationsklasse nach IEC: F
• Max. Partikelgröße: 10
• Werkstoffgüte des Pumpengehäuses: Gusseisen EN-GJL-200 (GG 20)
• Geeignet für trockene Aufstellung: ja
• Mediumtemperatur (Dauerbetrieb): 1 - 40
• Werkstoffgüte Gebläserad/Laufrad: Edelstahl 304 (1.4301)
• Nenndurchmesser, Anschluss Auslassseite: 2 Zoll (50)
• Anschluss Auslassseite: Innengewinde zylindrisch (BSPP)
