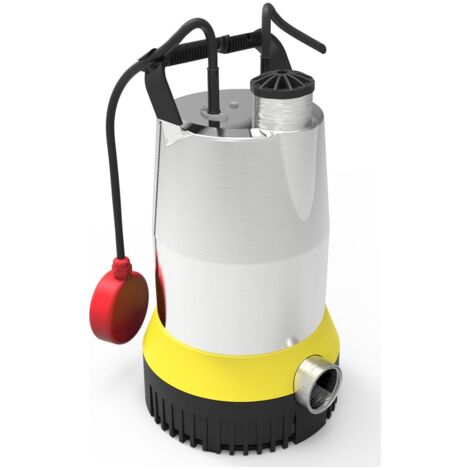

Jung Pumpen Multidrain-Pumpe UV 620-1 230V ohne Schaltautomatik, 10m Leitung

Jung Pumpen Multidrain-Pumpe UV 620-1 230V ohne Schaltautomatik, 10m Leitung

Die Jung Pumpen Multidrain-Pumpe UV 620-1 aus der Serie MultiDrain UV 600 ist eine leistungsstarke Tauchmotorpumpe, die speziell für Anwendungen mit sehr hohen Förderhöhen konzipiert wurde. Sie fördert zuverlässig fäkalienfreies Schmutzwasser mit Beimengungen bis zu 10 mm aus großen Tiefen. Mit einer Bemessungsspannung von 230V und einer 10 Meter langen Leitung eignet sich diese Pumpe ohne Schaltautomatik ideal für den Einsatz in tiefliegenden Kellergeschossen von Einkaufszentren, Hochhäusern oder U-Bahnstationen, sowohl in Festinstallationen als auch mobil.

Für welche Anwendungen ist die Multidrain-Pumpe UV 620-1 geeignet?

Die Tauchmotorpumpe der Serie MultiDrain UV 600 ist speziell für Situationen entwickelt, die sehr hohe Förderhöhen erfordern. Sie bewältigt zuverlässig alle Arten von fäkalienfreiem Drainage- und Schmutzwasser mit Feststoffen bis zu einer Größe von 10 mm. Typische Einsatzorte sind tiefliegende Kellergeschosse in Einkaufszentren, Hochhäusern und U-Bahnstationen. Die Pumpe kann sowohl in festen Installationen in Schächten als auch transportabel verwendet werden.

Wie ist die Multidrain-Pumpe UV 620-1 konstruiert und welche Materialien werden verwendet?

Die Jung Pumpen Multidrain-Pumpe UV 620-1 ist eine vertikale, einstufige Tauchmotorpumpe, die für hohe Betriebssicherheit ausgelegt ist. Sie verfügt über eine trockenlaufsichere mediumseitige SiC-Gleitringdichtung und eine motorseitige Gleitringdichtung. Die Leitungseinführung ist auswechselbar und längswasserdicht vergossen. Motorgehäuse, Laufrad und Welle bestehen aus Edelstahl 304 (1.4301), was zu einer hohen Korrosionsbeständigkeit beiträgt. Der Siebfuß ist aus Kunststoff gefertigt. Das Pumpengehäuse besteht aus robustem Gusseisen EN-GJL-200 (GG 20). Die Pumpe ist mit der Schutzart IP68 und der Isolationsklasse F ausgestattet. Ein Motorschutz durch Wicklungsthermostate ist integriert. Die Pumpe ist zudem für die trockene Aufstellung geeignet.

Welche Installationsmöglichkeiten bietet die Pumpe?

Die Multidrain-Pumpe UV 620-1 bietet flexible Anschlussoptionen für die Druckleitung. Diese kann wahlweise an den horizontalen oder an den vertikalen Druckstutzen angeschlossen werden. Der horizontale Anschluss ermöglicht die Installation mit einem Gleitrohrsystem (GR 50). Für den mobilen Einsatz oder in engen Schächten ist der vertikale Anschluss besonders vorteilhaft.

Welche Leistungsmerkmale und Betriebsbedingungen zeichnen die UV 620-1 aus?

Die Pumpe erreicht eine maximale Förderhöhe von 18,3 m und einen maximalen Volumenstrom von 43 m³/h. Der Betrieb erfolgt mit einer Motorausgangsleistung (P2) von 1,65 kW bei einer Drehzahl von 2791 1/min. Der Nennstrom beträgt 10,4 A bei einer Bemessungsspannung von 207 - 253 V und einer Frequenz von 50 Hz. Die Pumpe arbeitet im Nennbetriebsart S1 und ist für Mediumtemperaturen von 1 bis 40 °C sowie Umgebungstemperaturen von 1 bis 40 °C ausgelegt. Der maximale Arbeitsdruck beträgt 1,83 MPa. Die maximale Partikelgröße im Fördermedium darf 10 mm nicht überschreiten. Der Anschluss an der Auslassseite erfolgt über ein 2 Zoll (50 mm) Innengewinde zylindrisch (BSPP) nach ISO 228-1. Die Pumpe ist nicht explosionsgeschützt und verfügt über keinen Trockenlaufschutz oder eine Drehzahlregelung. Aufgrund des hohen Anlaufstroms ist vor Inbetriebnahme eine entsprechende elektrische Absicherung zu beachten.

Technische Daten

• Maximale Förderhöhe: 18,3 m
• Maximaler Volumenstrom: 43 m³/h
• Motorausgangsleistung (P2): 1,65 kW
• Nennstrom: 10,4 A
• Drehzahl: 2791 1/min
• Kabellänge: 10 m
• Schutzart: IP68
• Pumpengehäuse: Gusseisen EN-GJL-200 (GG 20)
• Laufradmaterial: Edelstahl 304 (1.4301)
• Maximale Partikelgröße: 10 mm

Die Jung Pumpen Multidrain-Pumpe UV 620-1 ist eine robuste und vielseitige Lösung für die Entwässerung von Schmutzwasser in anspruchsvollen Umgebungen. Ihre Fähigkeit, hohe Förderhöhen zu erreichen und Feststoffe bis 10 mm zu verarbeiten, macht sie zu einem zuverlässigen Partner. Mit einer Motorausgangsleistung von 1,65 kW und einer maximalen Förderhöhe von 18,3 Metern bietet sie die notwendige Leistung für tiefliegende Kellergeschosse und andere kritische Anwendungen.

Lieferumfang

• 1x Jung Pumpen Multidrain-Pumpe UV 620-1
• 1x Anschlusskabel mit Stecker (10 m)

Produktspezifikation

• Hersteller-Warengruppe: Schmutzwasserpumpen
• Hersteller-Produktgruppe: UV MultiDrain 600
• Hersteller-Artikelnummer: JP47337
• Nennstrom: 10,4
• Gewicht: 23
• Anzahl der Phasen: 1
• Eintauchtiefe: 7
• Kabellänge: 10
• Max. Volumenstrom: 43
• Max. Förderhöhe: 18,3
• Drehzahl: 2791
• Umgebungstemperatur: 1 - 40
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 207 - 253
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Gebläserads/Laufrads: rostfreier Stahl
• Werkstoff des Motorgehäuses: rostfreier Stahl
• Werkstoffgüte des Motorgehäuses: Edelstahl 304 (1.4301)
• Aufgenommene Motorleistung (P1) pro Motor: 2,4
• Motorausgangsleistung (P2): 1,65
• Volumenstrom (BEP): 23,7
• Förderhöhe bei Volumenstrom (BEP): 132
• Anschlussstandard Auslassseite: ISO 228-1
• Nennbetriebsart: S1
• Mit Trockenlaufschutz: nein
• Drehzahlregelung Motor: ohne
• Durchmesser Pumpe: 260
• Mit Schneidwerk: nein
• Max. Arbeitsdruck: 1,83
• Werkstoff des Pumpengehäuses: Gusseisen
• Pumpenhöhe: 475
• Pumpenschaltung: ohne
• Isolationsklasse nach IEC: F
• Max. Partikelgröße: 10
• Werkstoffgüte des Pumpengehäuses: Gusseisen EN-GJL-200 (GG 20)
• Geeignet für trockene Aufstellung: ja
• Mediumtemperatur (Dauerbetrieb): 1 - 40
• Werkstoffgüte Gebläserad/Laufrad: Edelstahl 304 (1.4301)
• Nenndurchmesser, Anschluss Auslassseite: 2 Zoll (50)
• Anschluss Auslassseite: Innengewinde zylindrisch (BSPP)
