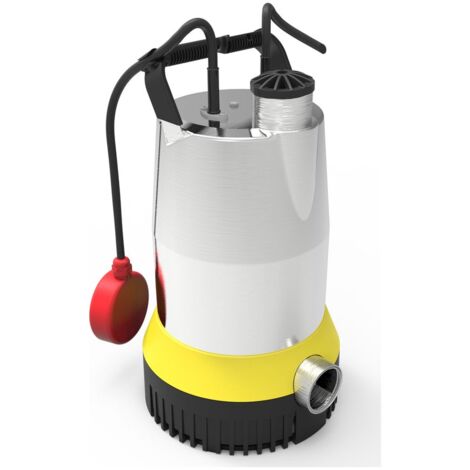

Jung Pumpen Multidrain-Pumpe UV 620-3 S 400V mit Schaltautomatik, 10m Leitung

Jung Pumpen Multidrain-Pumpe UV 620-3 S 400V mit Schaltautomatik, 10m Leitung

Die Jung Pumpen Multidrain-Pumpe UV 620-3 S 400V mit Schaltautomatik und 10 m Leitung ist eine leistungsstarke Tauchmotorpumpe der UV MultiDrain 600 Serie. Sie ist speziell für Anwendungen mit sehr hohen Förderhöhen konzipiert und fördert fäkalienfreies Schmutzwasser mit Beimengungen bis zu 10 mm zuverlässig aus großen Tiefen. Typische Einsatzbereiche umfassen die Entwässerung von tiefliegenden Kellergeschossen in Einkaufszentren, Hochhäusern und U-Bahnstationen. Die Pumpe kann sowohl fest installiert als auch mobil eingesetzt werden und bietet flexible Anschlussmöglichkeiten an horizontalen oder vertikalen Druckstutzen.

Wie ist die Pumpe konstruiert und welche Materialien werden verwendet?

Die UV 620-3 S ist eine vertikal einstufige Tauchmotorpumpe, die für hohe Betriebssicherheit ausgelegt ist. Das Pumpengehäuse besteht aus robustem Gusseisen der Güte EN-GJL-200 (GG 20). Laufrad, Motorgehäuse und Welle sind aus korrosionsbeständigem Edelstahl 304 (1.4301) gefertigt. Der Siebfuß besteht aus Kunststoff. Für eine zuverlässige Abdichtung sorgen eine trockenlaufsichere mediumseitige SiC-Gleitringdichtung sowie eine motorseitige Gleitringdichtung. Die längswasserdicht vergossene Leitungseinführung ist auswechselbar.

Welche technischen Leistungsdaten und Betriebseigenschaften bietet die Pumpe?

Die Pumpe arbeitet mit einer Bemessungsspannung von 360 bis 440 V bei 50 Hz und einem Nennstrom von 4,6 A. Die Motorausgangsleistung (P2) beträgt 1,95 kW bei einer Drehzahl von 2852 1/min. Sie erreicht einen maximalen Volumenstrom von 39 m³/h und eine maximale Förderhöhe von 18,5 m. Die maximale Partikelgröße im Fördermedium beträgt 10 mm. Die Pumpe ist für eine Umgebungstemperatur und Mediumtemperatur im Dauerbetrieb von 1 bis 40 °C ausgelegt. Mit der Schutzart IP 68 und Wicklungsthermostaten für den Motorschutz ist ein sicherer Betrieb möglich. Die Isolationsklasse nach IEC ist F. Die Nennbetriebsart ist S1 (Dauerbetrieb), und die Pumpe ist für trockene Aufstellung geeignet sowie mit einem Trockenlaufschutz ausgestattet.

Wie erfolgt der Anschluss und die Steuerung der Pumpe?

Der elektrische Anschluss erfolgt über ein 10 m langes Kabel vom Typ H07 RN-F 4G1,0. Der Druckstutzen hat einen Nenndurchmesser von 2 Zoll (50 mm) und ist als Innengewinde zylindrisch (BSPP) nach ISO 228-1 ausgeführt. Die Druckleitung kann wahlweise an den horizontalen oder vertikalen Druckstutzen angeschlossen werden, wobei der horizontale Anschluss die Installation mit einem Gleitrohrsystem (GR 50) ermöglicht. Die Pumpenschaltung erfolgt mit einem externen Schwimmer, der die Schaltautomatik steuert. Eine Drehzahlregelung des Motors ist nicht vorhanden.

Technische Daten

• Max. Volumenstrom: 39 m³/h
• Max. Förderhöhe: 18,5 m
• Motorausgangsleistung (P2): 1,95 kW
• Nennstrom: 4,6 A
• Drehzahl: 2852 1/min
• Kabellänge: 10 m
• Pumpenhöhe: 455 mm
• Max. Partikelgröße: 10 mm
• Werkstoff Pumpengehäuse: Gusseisen EN-GJL-200 (GG 20)
• Werkstoff Laufrad: Edelstahl 304 (1.4301)

Die Jung Pumpen Multidrain-Pumpe UV 620-3 S bietet eine zuverlässige Lösung für die Entwässerung von Schmutzwasser in anspruchsvollen Umgebungen. Mit einer Motorausgangsleistung von 1,95 kW, einem maximalen Volumenstrom von 39 m³/h und einer maximalen Förderhöhe von 18,5 m bewältigt sie auch große Tiefen und Mengen effizient. Die robuste Bauweise aus Edelstahl und Gusseisen, kombiniert mit der integrierten Schaltautomatik und dem Trockenlaufschutz, ermöglicht einen dauerhaften und sicheren Betrieb.

Produktspezifikation

• Hersteller-Warengruppe: Schmutzwasserpumpen
• Hersteller-Produktgruppe: UV MultiDrain 600
• Hersteller-Artikelnummer: JP47340
• Nennstrom: 4,6
• Gewicht: 23,5
• Anzahl der Phasen: 3
• Eintauchtiefe: 7
• Kabellänge: 10
• Max. Volumenstrom: 39
• Max. Förderhöhe: 18,5
• Drehzahl: 2852
• Umgebungstemperatur: 1 - 40
• Elektrischer Anschluss: Kabel
• Bemessungsspannung: 360 - 440
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Werkstoff des Gebläserads/Laufrads: rostfreier Stahl
• Werkstoff des Motorgehäuses: rostfreier Stahl
• Werkstoffgüte des Motorgehäuses: Edelstahl 304 (1.4301)
• Aufgenommene Motorleistung (P1) pro Motor: 2,38
• Motorausgangsleistung (P2): 1,95
• Volumenstrom (BEP): 23
• Förderhöhe bei Volumenstrom (BEP): 143
• Anschlussstandard Auslassseite: ISO 228-1
• Nennbetriebsart: S1
• Mit Trockenlaufschutz: ja
• Drehzahlregelung Motor: ohne
• Durchmesser Pumpe: 260
• Mit Schneidwerk: nein
• Max. Arbeitsdruck: 1,85
• Werkstoff des Pumpengehäuses: Gusseisen
• Pumpenhöhe: 455
• Pumpenschaltung: mit externem Schwimmer
• Isolationsklasse nach IEC: F
• Max. Partikelgröße: 10
• Werkstoffgüte des Pumpengehäuses: Gusseisen EN-GJL-200 (GG 20)
• Geeignet für trockene Aufstellung: ja
• Mediumtemperatur (Dauerbetrieb): 1 - 40
• Werkstoffgüte Gebläserad/Laufrad: Edelstahl 304 (1.4301)
• Nenndurchmesser, Anschluss Auslassseite: 2 Zoll (50)
• Anschluss Auslassseite: Innengewinde zylindrisch (BSPP)
