Jung Pumpen Schmutzwasserpumpe US 103 D 400V, Explosionsschutz ohne Schaltautomatik

Jung Pumpen Schmutzwasserpumpe US 103 D 400V, Explosionsschutz ohne Schaltautomatik

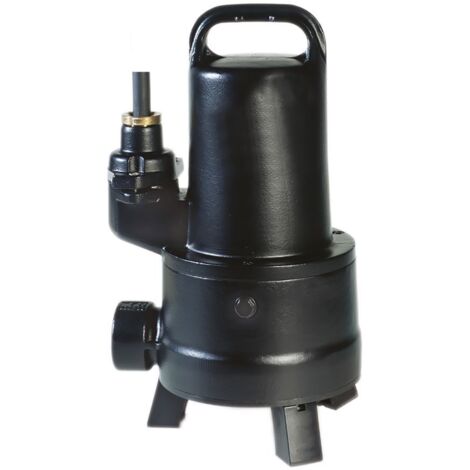

Die Jung Pumpen Schmutswasserpumpe US 103 D 400V ist eine explosionsgeschützte Tauchmotorpumpe, die für die Förderung von stark verschmutztem Wasser mit Beimengungen bis zu 30 mm Korngröße konzipiert wurde. Sie ist ideal für den Einsatz in Wäschereien, Gemeinschafts-Waschanlagen sowie zur Entwässerung von Abwasser aus Haushaltsmaschinen wie Geschirrspülern und Waschmaschinen, auch bei Kochvorgängen. Die Pumpe arbeitet mit einer Bemessungsspannung von 360 bis 440 V und bietet hohe Betriebssicherheit.

Wie ist die Jung Pumpen US 103 D konstruiert?

Die US 103 D ist eine vertikal einstufige Tauchmotorpumpe mit horizontalem Druckabgang. Das Motorgehäuse besteht aus Gusseisen EN-GJL-200 (GG 20) und das Pumpengehäuse aus Gusseisen GG 25 (GJL-250). Die Rotorwelle ist aus Edelstahl gefertigt und vollständig gekapselt. Laufrad und Standfüße bestehen aus Kunststoff. Für eine hohe Betriebssicherheit sorgen eine trockenlaufsichere mediumseitige Siliciumkarbid-Gleitringdichtung und motorseitig zwei Radialwellendichtringe. Eine kontrollierbare Ölkammer ermöglicht die Dichtungskontrolle. Die längswasserdicht vergossene Leitungseinführung ist auswechselbar und eine integrierte Spüleinrichtung ist vorhanden.

Welche Leistungsdaten bietet die Schmutzwasserpumpe?

Die Pumpe erreicht eine Motorausgangsleistung (P2) von 1,06 kW bei einer Drehzahl von 2740 1/min. Sie ist für den Betrieb mit 3-Phasen-Strom bei einer Frequenz von 50 Hz und einer Bemessungsspannung von 360 bis 440 V ausgelegt. Der maximale Volumenstrom beträgt 28 m³/h und die maximale Förderhöhe liegt bei 12 m. Die Pumpe kann bis zu einer Eintauchtiefe von 10 m eingesetzt werden und ist für eine Mediumtemperatur im Dauerbetrieb von 1 bis 40 °C geeignet. Die Kabellänge beträgt 10 m.

Wie ist der Explosionsschutz der US 103 D ermöglicht?

Die Jung Pumpen US 103 D ist explosionsgeschützt nach ATEX 100a mit der Ex-Kennzeichnung II 2 G Ex d IIB T4Gb. Die Schutzart IP68 stellt den Schutz gegen dauerndes Untertauchen sicher. Zum Motorschutz sind Wicklungsthermostate integriert, deren Funktion durch eine passende Steuerung sichergestellt werden muss. Zusätzlich ist ein Überstromauslöser oder Motorschutzschalter erforderlich, um den sicheren Betrieb in explosionsgefährdeten Bereichen zu ermöglichen.

Technische Daten

• Motorausgangsleistung (P2): 1,06 kW
• Max. Volumenstrom: 28 m³/h
• Max. Förderhöhe: 12 m
• Max. Partikelgröße: 30 mm
• Drehzahl: 2740 1/min
• Bemessungsspannung: 360 - 440 V
• Schutzart: IP68
• Gewicht: 21,5 kg
• Kabellänge: 10 m
• Eintauchtiefe: 10 m
• Anschluss Auslassseite: 1 1/2 Zoll Innengewinde

Die Jung Pumpen Schmutzwasserpumpe US 103 D 400V bietet eine zuverlässige und robuste Lösung für die Förderung von stark verschmutztem Wasser mit Feststoffanteilen bis 30 mm. Mit einer Motorausgangsleistung von 1,06 kW und einer maximalen Förderhöhe von 12 m ist sie für vielfältige industrielle und gewerbliche Anwendungen geeignet, bei denen explosionsgeschützte Ausrüstung erforderlich ist.

Produktspezifikation

• Hersteller-Warengruppe: Schmutzwasserpumpen
• Hersteller-Produktgruppe: US 73 + 103 EX
• Hersteller-Artikelnummer: JP09293
• Nennstrom: 2,4
• Gewicht: 21,5
• Anzahl der Phasen: 3
• Eintauchtiefe: 10
• Kabellänge: 10
• Max. Volumenstrom: 28
• Max. Förderhöhe: 13
• Drehzahl: 2740
• Umgebungstemperatur: 1 - 40
• Elektrischer Anschluss: Kabel
• Bemessungsspannung: 360 - 440
• Explosionsgeschützt: ja
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Motorgehäuses: Gusseisen
• Werkstoffgüte des Motorgehäuses: Gusseisen EN-GJL-200 (GG 20)
• Aufgenommene Motorleistung (P1) pro Motor: 1,36
• Motorausgangsleistung (P2): 1,06
• Volumenstrom (BEP): 11
• Förderhöhe bei Volumenstrom (BEP): 83,5
• Nennbetriebsart: S2 30 min
• Mit Trockenlaufschutz: nein
• Drehzahlregelung Motor: ohne
• Durchmesser Pumpe: 220
• Mit Schneidwerk: nein
• Max. Arbeitsdruck: 1,3
• Werkstoff des Pumpengehäuses: Gusseisen
• Pumpenhöhe: 360
• Pumpenschaltung: ohne
• Isolationsklasse nach IEC: F
• Max. Partikelgröße: 30
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Geeignet für trockene Aufstellung: nein
• Mediumtemperatur (Dauerbetrieb): 1 - 40
• Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
• Anschluss Auslassseite: Innengewinde zylindrisch (BSPP)
