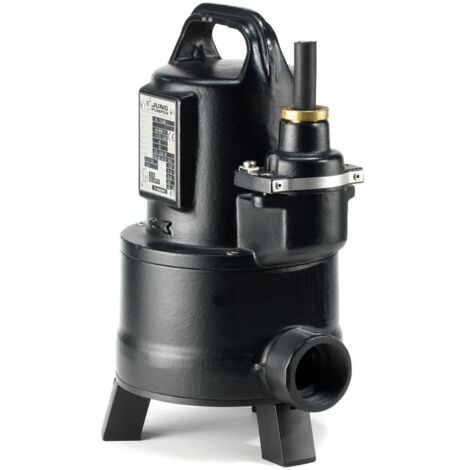

Jung Pumpen Schmutzwasserpumpe US 73 E 230V, Explosionsschutz ohne Schaltautomatik

Jung Pumpen Schmutzwasserpumpe US 73 E 230V, Explosionsschutz ohne Schaltautomatik

Die Jung Pumpen Schmutzwasserpumpe US 73 E 230V ist eine explosionsgeschützte Tauchmotorpumpe, die ohne Schaltautomatik betrieben wird. Sie ist speziell für die Förderung von stark verschmutztem Wasser mit Beimengungen bis 30 mm Korngröße konzipiert. Die Pumpe eignet sich ideal für faserführendes Abwasser aus Wäschereien, Gemeinschafts-Waschanlagen sowie Abwasser aus Haushaltsmaschinen wie Geschirrspülern oder Waschmaschinen.

Wie ist die Pumpe konstruiert und welche Materialien werden verwendet?

Die US 73 E ist eine vertikal einstufige Tauchmotorpumpe mit horizontalem Druckabgang. Das Motorgehäuse besteht aus Gusseisen (EN-GJL-200 / GG 20) und das Pumpengehäuse aus Gusseisen (GG 25 / GJL-250), was eine robuste und langlebige Konstruktion sicherstellt. Die Rotorwelle ist aus Edelstahl gefertigt und vollständig gekapselt, während Laufrad und Standfüße aus Kunststoff bestehen. Die Pumpe verfügt über eine trockenlaufsichere, mediumseitige Siliciumkarbid-Gleitringdichtung sowie einen zweifachen Radialwellendichtring zum Motorraum. Eine kontrollierbare Ölkammer ermöglicht die Dichtungskontrolle. Ein integrierter, automatisch wieder einschaltender, temperaturabhängiger Motorschutz sowie eine Spüleinrichtung sind ebenfalls vorhanden.

Welche technischen Eigenschaften und Leistungsdaten bietet die US 73 E?

Die Pumpe arbeitet mit einer Motorausgangsleistung (P2) von 0,5 kW und erreicht eine Drehzahl von 2510 1/min. Der Nennstrom beträgt 3,9 A bei einer Bemessungsspannung von 207 - 253 V und einer Frequenz von 50 Hz. Sie bietet einen maximalen Volumenstrom von 19 m³/h und eine maximale Förderhöhe von 10 m. Der freie Durchgang für Partikel liegt bei 30 mm. Mit der Schutzart IP68 ist die Pumpe voll überflutbar und für eine Eintauchtiefe von bis zu 10 m geeignet. Der Druckstutzen hat einen Nenndurchmesser von 1 1/2 Zoll (Innengewinde zylindrisch BSPP). Die Kabellänge beträgt 10 m.

Wie ist die Pumpe für den Explosionsschutz ausgelegt?

Die Jung Pumpen US 73 E ist explosionsgeschützt und nach ATEX 100a sowie PTB 11 ATEX 1114 X zertifiziert, mit den Ex-Kennzeichnungen II 2G EEx d IIB T4 und II 2 G Ex d IIB T4Gb. Dies macht sie für den Einsatz in explosionsgefährdeten Bereichen geeignet. Ein integrierter Motorschutz durch Wicklungsthermostate ist vorhanden; deren Funktion muss durch eine passende Steuerung sichergestellt werden. Zusätzlich ist ein Überstromauslöser oder Motorschutzschalter erforderlich.

Für welche Einsatzbereiche ist die Pumpe geeignet?

Die Pumpe ist für die Förderung von stark verschmutztem Wasser mit Beimengungen bis zu 30 mm Korngröße konzipiert, wobei Steine ausgeschlossen sind. Sie eignet sich für faserführendes Abwasser aus Wäschereien, Gemeinschafts-Waschanlagen sowie Abwasser aus Haushaltsmaschinen wie Geschirrspülern oder Waschmaschinen (einschließlich Kochvorgang). Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 40 °C. Eine trockene Aufstellung ist für dieses Modell nicht vorgesehen.

Technische Daten

• Motorausgangsleistung (P2): 0,5 kW
• Drehzahl: 2510 1/min
• Nennstrom: 3,9 A
• Bemessungsspannung: 207 - 253 V
• Max. Volumenstrom: 19 m³/h
• Max. Förderhöhe: 10 m
• Max. Partikelgröße: 30 mm
• Eintauchtiefe: 10 m
• Schutzart: IP68
• Gewicht: 19 kg
• Anschluss Auslassseite: 1 1/2 Zoll Innengewinde (BSPP)
• Mediumtemperatur (Dauerbetrieb): 1 - 40 °C

Die Jung Pumpen Schmutzwasserpumpe US 73 E 230V bietet eine zuverlässige und robuste Lösung für die Förderung von stark verschmutztem Wasser in explosionsgefährdeten Bereichen. Mit einer Motorausgangsleistung von 0,5 kW, einem maximalen Volumenstrom von 19 m³/h und einer Förderhöhe von bis zu 10 m bewältigt sie anspruchsvolle Aufgaben. Ihre Konstruktion aus Gusseisen und die Fähigkeit, Partikel bis 30 mm zu fördern, stellen einen dauerhaften und sicheren Betrieb sicher.

Produktspezifikation

• Hersteller-Warengruppe: Schmutzwasserpumpen
• Hersteller-Produktgruppe: US 73 + 103 EX
• Hersteller-Artikelnummer: JP09292
• Nennstrom: 3,9
• Gewicht: 19
• Anzahl der Phasen: 1
• Eintauchtiefe: 10
• Kabellänge: 10
• Max. Volumenstrom: 19
• Max. Förderhöhe: 10
• Drehzahl: 2510
• Umgebungstemperatur: 1 - 40
• Elektrischer Anschluss: Kabel
• Bemessungsspannung: 207 - 253
• Explosionsgeschützt: ja
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Motorgehäuses: Gusseisen
• Werkstoffgüte des Motorgehäuses: Gusseisen EN-GJL-200 (GG 20)
• Aufgenommene Motorleistung (P1) pro Motor: 0,83
• Motorausgangsleistung (P2): 0,5
• Volumenstrom (BEP): 8
• Förderhöhe bei Volumenstrom (BEP): 59
• Nennbetriebsart: S2 15 min
• Mit Trockenlaufschutz: nein
• Drehzahlregelung Motor: ohne
• Durchmesser Pumpe: 220
• Mit Schneidwerk: nein
• Max. Arbeitsdruck: 1
• Werkstoff des Pumpengehäuses: Gusseisen
• Pumpenhöhe: 330
• Pumpenschaltung: ohne
• Isolationsklasse nach IEC: F
• Max. Partikelgröße: 30
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Geeignet für trockene Aufstellung: nein
• Mediumtemperatur (Dauerbetrieb): 1 - 40
• Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
• Anschluss Auslassseite: Innengewinde zylindrisch (BSPP)
