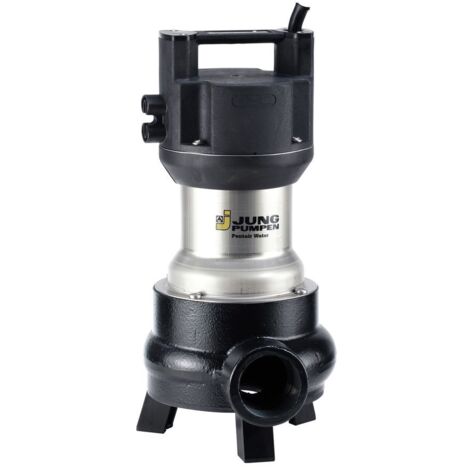

Jung Pumpen Schmutzwasserpumpe US 105 D 400V ohne Schaltautomatik, 10m Leitung

Jung Pumpen Schmutzwasserpumpe US 105 D 400V ohne Schaltautomatik, 10m Leitung

Die Jung Pumpen Schmutzwasserpumpe US 105 D 400V ohne Schaltautomatik mit 10 m Leitung ist eine robuste Tauchmotorpumpe aus der Baureihe US 75-155. Sie ist speziell für die Förderung von stark verschmutztem Abwasser mit groben Beimengungen bis zu 50 mm Korngröße konzipiert. Durch ihren freien Durchgang von 50 mm fördert diese Pumpe Feststoffe und Fasern schnell und zuverlässig, wodurch Verstopfungen effektiv vermieden werden. Diese Pumpe ist eine leistungsstarke Lösung für anspruchsvolle Entwässerungsaufgaben.

Wie ist die Schmutzwasserpumpe US 105 D aufgebaut?

Die Pumpe arbeitet als vertikal einstufige Tauchmotorpumpe mit horizontalem Druckabgang. Sie verfügt über eine trockenlaufsichere, mediumseitige Siliciumkarbid-Gleitringdichtung und motorseitig zwei Radialwellendichtringe, die eine hohe Betriebssicherheit ermöglichen. Eine kontrollierbare Ölkammer bietet die Möglichkeit zur Dichtungskontrolle. Das Laufrad und die Standfüße bestehen aus Kunststoff, während Motorgehäuse und Rotorwelle aus Edelstahl gefertigt sind. Das Ringgehäuse besteht aus Grauguss.

Welche Leistungsdaten bietet die Pumpe?

Die Jung Pumpen US 105 D erreicht einen maximalen Volumenstrom von 29 m³/h und eine maximale Förderhöhe von 12 m. Die Motorausgangsleistung (P2) beträgt 1,06 kW bei einer Drehzahl von 2740 1/min. Der Nennstrom liegt bei 2,4 A. Die Pumpe ist für den Dauerbetrieb (S1) ausgelegt und arbeitet mit einer Bemessungsspannung von 360 bis 440 V bei einer Frequenz von 50 Hz.

Für welche Einsatzbereiche ist die Pumpe geeignet?

Diese Tauchmotorpumpe ist für die Förderung von Schmutzwasser mit einer maximalen Mediumtemperatur von 40 °C ausgelegt. Sie ist nicht explosionsgeschützt und für den Einsatz in Umgebungen mit einer Temperatur von 1 bis 40 °C vorgesehen. Die Schutzart IP68 ermöglicht den dauerhaften Betrieb unter Wasser bis zu einer Eintauchtiefe von 10 m. Die maximale Partikelgröße, die die Pumpe fördern kann, beträgt 50 mm.

Wie erfolgt der elektrische Anschluss und welche Schutzmerkmale sind integriert?

Die Pumpe verfügt über ein 10 m langes Anschlusskabel vom Typ H07RN-F 4G1,0 mit CEE-Stecker. Die Isolationsklasse des Motors entspricht Klasse B. Zum Motorschutz sind Wicklungsthermostate eingebaut. Eine Spüleinrichtung ist integriert. Die Pumpe ist ohne Schaltautomatik und ohne Drehzahlregelung ausgestattet.

Technische Daten

• Max. Volumenstrom: 29 m³/h
• Max. Förderhöhe: 12 m
• Motorausgangsleistung (P2): 1,06 kW
• Nennstrom: 2,4 A
• Drehzahl: 2740 1/min
• Eintauchtiefe: 10 m
• Kabellänge: 10 m
• Schutzart: IP68
• Max. Partikelgröße: 50 mm
• Gewicht: 15,1 kg

Die Jung Pumpen Schmutzwasserpumpe US 105 D zeichnet sich durch ihre robuste Bauweise und hohe Betriebssicherheit aus. Mit einer Motorausgangsleistung von 1,06 kW und einer maximalen Förderhöhe von 12 m ist sie eine zuverlässige Wahl für anspruchsvolle Anwendungen in der Schmutzwasserförderung. Die Kombination aus hochwertigen Materialien wie Edelstahl und Grauguss sowie die Schutzart IP68 sorgen für Langlebigkeit und Effizienz im Dauereinsatz.

Produktspezifikation

• Hersteller-Warengruppe: Schmutzwasserpumpen
• Hersteller-Produktgruppe: US 75 + 105
• Hersteller-Artikelnummer: JP09408
• Nennstrom: 2,4
• Gewicht: 15,1
• Anzahl der Phasen: 3
• Eintauchtiefe: 7
• Kabellänge: 10
• Max. Volumenstrom: 30
• Max. Förderhöhe: 12
• Drehzahl: 2740
• Umgebungstemperatur: 1 - 40
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 360 - 440
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Motorgehäuses: rostfreier Stahl
• Werkstoffgüte des Motorgehäuses: Edelstahl 304 (1.4301)
• Aufgenommene Motorleistung (P1) pro Motor: 1,36
• Motorausgangsleistung (P2): 1,06
• Volumenstrom (BEP): 15
• Förderhöhe bei Volumenstrom (BEP): 77
• Nennbetriebsart: S1
• Mit Trockenlaufschutz: nein
• Drehzahlregelung Motor: ohne
• Durchmesser Pumpe: 202
• Mit Schneidwerk: nein
• Max. Arbeitsdruck: 1,2
• Werkstoff des Pumpengehäuses: Gusseisen
• Pumpenhöhe: 425
• Pumpenschaltung: ohne
• Isolationsklasse nach IEC: B
• Max. Partikelgröße: 50
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Geeignet für trockene Aufstellung: nein
• Mediumtemperatur (Dauerbetrieb): 1 - 40
• Nenndurchmesser, Anschluss Auslassseite: 2 Zoll (50)
• Anschluss Auslassseite: Innengewinde zylindrisch (BSPP)
