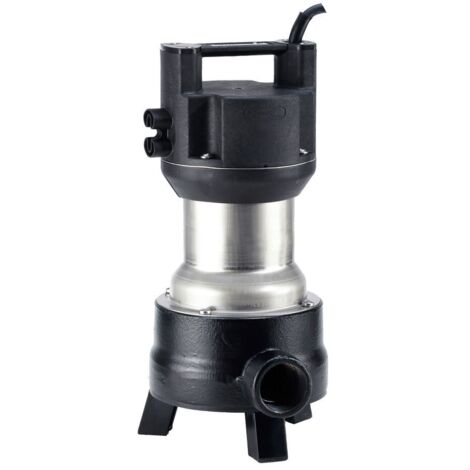

Jung Pumpen Schmutzwasserpumpe US 103 E 230V ohne Schaltautomatik, 10m Leitung

Jung Pumpen Schmutzwasserpumpe US 103 E 230V ohne Schaltautomatik, 10m Leitung

Die Jung Pumpen Schmutzwasserpumpe US 103 E 230V ohne Schaltautomatik mit 10 m Leitung ist eine vertikale, einstufige Tauchmotorpumpe, die für die Förderung von stark verschmutztem Wasser konzipiert wurde. Sie eignet sich ideal für den Einsatz in Wäschereien, Gemeinschafts-Waschanlagen sowie zur Entsorgung von Abwasser aus Haushaltsmaschinen wie Geschirrspülern und Waschmaschinen, auch bei Kochvorgängen. Mit ihrer robusten Bauweise und der 10 Meter langen Anschlussleitung bietet dieses Modell eine hohe Betriebssicherheit.

Welche Medien kann die Schmutzwasserpumpe fördern?

Die Jung Pumpen US 103 E ist für die Förderung von stark verschmutztem Wasser mit Beimengungen bis zu einer Korngröße von 30 mm ausgelegt, wobei Steine ausgeschlossen sind. Sie bewältigt faserführendes Abwasser, wie es typischerweise in Wäschereien oder Gemeinschafts-Waschanlagen anfällt. Auch Abwasser aus Haushaltsmaschinen, einschließlich Heißwasser aus Geschirrspülern oder Waschmaschinen bis zu einer Mediumtemperatur von 40 °C im Dauerbetrieb, kann zuverlässig gefördert werden.

Wie ist die Konstruktion und das Material der US 103 E gestaltet?

Das Motorgehäuse und die Rotorwelle der Schmutzwasserpumpe bestehen aus robustem Edelstahl 304 (1.4301), während das Pumpengehäuse aus Gusseisen GG 25 (GJL-250) gefertigt ist. Kopf, Laufrad und Standfüße sind aus Kunststoff gefertigt. Für eine hohe Betriebssicherheit verfügt die Tauchmotorpumpe über eine trockenlaufsichere mediumseitige SiC-Gleitringdichtung und zwei motorseitige Radialwellendichtringe. Eine kontrollierbare Ölkammer ermöglicht die Überprüfung der Dichtungen. Die längswasserdicht vergossene Leitungseinführung ist auswechselbar und eine integrierte Spüleinrichtung unterstützt die Reinigung der Pumpe.

Welche Leistungsmerkmale und elektrischen Eigenschaften bietet die Pumpe?

Die US 103 E erreicht eine maximale Fördermenge von 28 m³/h bei einer maximalen Förderhöhe von 13 m. Die Motorausgangsleistung beträgt 0,98 kW bei einer Drehzahl von etwa 2705 U/min. Der Nennstrom liegt bei 6 A, die Bemessungsspannung bei 207 bis 253 V, und die Pumpe arbeitet mit einer Frequenz von 50 Hz. Die Schutzart IP68 ermöglicht den Betrieb unter Wasser bis zu einer Eintauchtiefe von 7 m. Die Pumpe ist für den Dauerbetrieb (S1) ausgelegt und besitzt die Isolationsklasse B. Der elektrische Anschluss erfolgt über ein 10 Meter langes Anschlusskabel mit Schutzkontaktstecker. Die Pumpe besitzt keine Schaltautomatik, keinen Trockenlaufschutz und keine Drehzahlregelung. Der Druckstutzen ist mit einem 1 1/2 Zoll (40 mm) Innengewinde (BSPP) nach ISO 228-1 ausgestattet.

Technische Daten

• Max. Volumenstrom: 28 m³/h
• Max. Förderhöhe: 13 m
• Motorausgangsleistung (P2): 0,98 kW
• Drehzahl: 2705 U/min
• Max. Partikelgröße: 30 mm
• Kabellänge: 10 m
• Eintauchtiefe: 7 m
• Schutzart (IP): IP68
• Pumpengehäuse: Gusseisen GG 25 (GJL-250)
• Motorgehäuse: Edelstahl 304 (1.4301)

Die Jung Pumpen Schmutzwasserpumpe US 103 E bietet eine zuverlässige Lösung für die Entsorgung von stark verschmutztem Abwasser. Mit einer maximalen Förderleistung von 28 m³/h und einer Förderhöhe von bis zu 13 Metern bewältigt sie anspruchsvolle Aufgaben effizient. Die robuste Bauweise aus Edelstahl und Gusseisen sowie die Schutzart IP68 stellen eine lange Lebensdauer und hohe Betriebssicherheit sicher.

Lieferumfang

• 1x Jung Pumpen Schmutzwasserpumpe US 103 E
• 1x Anschlusskabel mit Schutzkontaktstecker

Produktspezifikation

• Hersteller-Warengruppe: Schmutzwasserpumpen
• Hersteller-Produktgruppe: US 73 + 103
• Hersteller-Artikelnummer: JP09280
• Nennstrom: 6
• Gewicht: 14
• Anzahl der Phasen: 1
• Eintauchtiefe: 7
• Kabellänge: 10
• Max. Volumenstrom: 28
• Max. Förderhöhe: 13
• Drehzahl: 2705
• Umgebungstemperatur: 1 - 40
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 207 - 253
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Motorgehäuses: rostfreier Stahl
• Werkstoffgüte des Motorgehäuses: Edelstahl 304 (1.4301)
• Aufgenommene Motorleistung (P1) pro Motor: 1,37
• Motorausgangsleistung (P2): 0,98
• Volumenstrom (BEP): 12
• Förderhöhe bei Volumenstrom (BEP): 79
• Anschlussstandard Auslassseite: ISO 228-1
• Nennbetriebsart: S1
• Mit Trockenlaufschutz: nein
• Drehzahlregelung Motor: ohne
• Durchmesser Pumpe: 195
• Mit Schneidwerk: nein
• Max. Arbeitsdruck: 1,3
• Werkstoff des Pumpengehäuses: Gusseisen
• Pumpenhöhe: 410
• Pumpenschaltung: ohne
• Isolationsklasse nach IEC: B
• Max. Partikelgröße: 30
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Geeignet für trockene Aufstellung: nein
• Mediumtemperatur (Dauerbetrieb): 1 - 40
• Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
• Anschluss Auslassseite: Innengewinde zylindrisch (BSPP)
