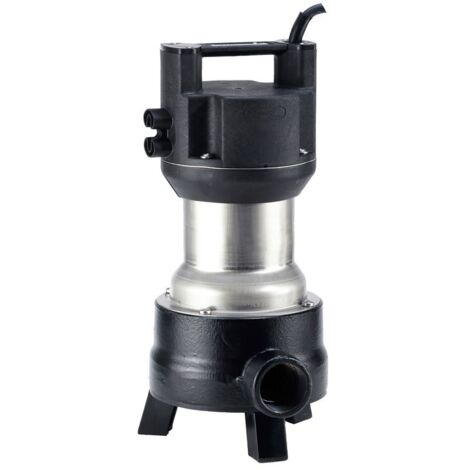

Jung Pumpen Schmutzwasserpumpe US 103 HE 230V ohne Schaltautomatik, Einsatz bis 90 C

Jung Pumpen Schmutzwasserpumpe US 103 HE 230V ohne Schaltautomatik, Einsatz bis 90 C

Die Jung Pumpen Schmutzwasserpumpe US 103 HE 230V ohne Schaltautomatik ist eine robuste Tauchmotorpumpe, die speziell für den Einsatz mit Heißwasser bis 90 °C konzipiert wurde. Sie eignet sich ideal für die Förderung von stark verschmutztem Wasser mit Beimengungen bis zu 30 mm Korngröße. Typische Einsatzbereiche sind Wäschereien, Gemeinschafts-Waschanlagen sowie die Entsorgung von Abwasser aus Haushaltsmaschinen wie Geschirrspülern oder Waschmaschinen, auch nach Kochvorgängen.

Wie ist die Jung Pumpen US 103 HE konstruiert und welche Materialien werden verwendet?

Die Pumpe ist als vertikal einstufige Tauchmotorpumpe mit horizontalem Druckabgang ausgeführt und voll überflutbar. Das Motorgehäuse besteht aus rostfreiem Edelstahl 304 (1.4301) und die Rotorwelle ist voll gekapselt. Das Pumpengehäuse ist aus Gusseisen GG 25 (GJL-250) gefertigt, während Laufrad und Standfüße aus temperaturbeständigem Kunststoff bestehen. Eine trockensichere, mediumseitige Siliciumkarbid-Gleitringdichtung sowie ein zweifacher Radialwellendichtring zum Motorraum sorgen für hohe Dichtigkeit. Die kontrollierbare Ölkammer ermöglicht eine einfache Dichtungskontrolle. Die Leitungseinführung ist längswasserdicht vergossen und auswechselbar. Ein automatisch wieder einschaltender, temperaturabhängiger Motorschutz und eine integrierte Spüleinrichtung erhöhen die Betriebssicherheit. Die Pumpe entspricht der Isolierstoffklasse F und der Schutzart IP68.

Welche Leistungsdaten und Fördermöglichkeiten bietet die Schmutzwasserpumpe?

Die Jung Pumpen US 103 HE erreicht eine maximale Fördermenge von 28 m³/h und eine maximale Förderhöhe von 12 m. Die Motorausgangsleistung (P2) beträgt 0,98 kW bei einer Drehzahl von 2705 1/min. Der Nennstrom liegt bei 6 A, die Bemessungsspannung zwischen 207 und 253 V bei einer Frequenz von 50 Hz. Die Pumpe ist für den Dauerbetrieb mit Mediumtemperaturen von 1 bis 90 °C ausgelegt und ermöglicht eine Eintauchtiefe von bis zu 10 m. Der maximale Arbeitsdruck beträgt 1,3 MPa.

Welche Anschluss- und Betriebseigenschaften sind zu beachten?

Der Druckstutzen ist horizontal ausgeführt und besitzt ein 1 1/2 Zoll (40 mm) Innengewinde (BSPP) nach ISO 228-1. Der elektrische Anschluss erfolgt über ein 10 m langes, heißwasserbeständiges Anschlusskabel (H07RN-F3G1,0) mit Stecker. Die Pumpe ist für den Betrieb an einphasigem Wechselstrom (230 V) ausgelegt und wird ohne Schaltautomatik und Drehzahlregelung geliefert. Ein Trockenlaufschutz ist nicht integriert.

Technische Daten

• Max. Mediumtemperatur: 90 °C
• Max. Volumenstrom: 28 m³/h
• Max. Förderhöhe: 12 m
• Motorausgangsleistung (P2): 0,98 kW
• Drehzahl: 2705 1/min
• Nennstrom: 6 A
• Schutzart: IP68
• Kabellänge: 10 m
• Max. Partikelgröße: 30 mm
• Pumpengehäuse: Gusseisen GG 25 (GJL-250)
• Motorgehäuse: Edelstahl 304 (1.4301)
• Pumpenhöhe: 410 mm
• Gewicht: 14 kg
• Max. Arbeitsdruck: 1,3 MPa

Die Jung Pumpen Schmutzwasserpumpe US 103 HE 230V bietet eine leistungsstarke und zuverlässige Lösung für die Förderung von Heißwasser und stark verschmutztem Abwasser. Mit einer Motorausgangsleistung von 0,98 kW und einer maximalen Förderhöhe von 12 m ist sie für anspruchsvolle Einsätze in gewerblichen und privaten Bereichen geeignet. Die robuste Bauweise aus Edelstahl und Gusseisen sowie die hohe Schutzart IP68 stellen eine lange Lebensdauer und Betriebssicherheit sicher.

Produktspezifikation

• Hersteller-Warengruppe: Schmutzwasserpumpen
• Hersteller-Produktgruppe: US 73 + 103 HEIßWASSER
• Hersteller-Artikelnummer: JP09307
• Nennstrom: 6
• Gewicht: 14
• Anzahl der Phasen: 1
• Eintauchtiefe: 7
• Kabellänge: 10
• Max. Volumenstrom: 28
• Max. Förderhöhe: 13
• Drehzahl: 2705
• Umgebungstemperatur: 1 - 90
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 207 - 253
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Motorgehäuses: rostfreier Stahl
• Werkstoffgüte des Motorgehäuses: Edelstahl 304 (1.4301)
• Aufgenommene Motorleistung (P1) pro Motor: 1,37
• Motorausgangsleistung (P2): 0,98
• Volumenstrom (BEP): 12
• Förderhöhe bei Volumenstrom (BEP): 79
• Anschlussstandard Auslassseite: ISO 228-1
• Nennbetriebsart: S3/S1
• Mit Trockenlaufschutz: nein
• Drehzahlregelung Motor: ohne
• Durchmesser Pumpe: 195
• Mit Schneidwerk: nein
• Max. Arbeitsdruck: 1,3
• Werkstoff des Pumpengehäuses: Gusseisen
• Pumpenhöhe: 410
• Pumpenschaltung: ohne
• Isolationsklasse nach IEC: F
• Max. Partikelgröße: 30
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Geeignet für trockene Aufstellung: nein
• Mediumtemperatur (Dauerbetrieb): 1 - 90
• Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
• Anschluss Auslassseite: Innengewinde zylindrisch (BSPP)
