Jung Pumpen Schmutzwasserpumpe US 153 D 400V ohne Stecker, 10m Leitung

Jung Pumpen Schmutzwasserpumpe US 153 D 400V ohne Stecker, 10m Leitung

Die Jung Pumpen Schmutzwasserpumpe US 153 D ist eine vertikal einstufige Tauchmotorpumpe, die für die Förderung von stark verschmutztem Wasser mit Beimengungen bis zu 30 mm Korngröße konzipiert wurde. Sie ist ideal für den Einsatz in Haushalten, Wäschereien oder Gemeinschaftswaschanlagen, wo faserführendes Abwasser oder Abwasser aus Haushaltsmaschinen wie Geschirrspülern und Waschmaschinen anfällt. Mit einer Bemessungsspannung von 400 V und einer Kabellänge von 10 m bietet sie hohe Betriebssicherheit und Flexibilität.

Welche Einsatzbereiche deckt die US 153 D ab?

Die Schmutzwasserpumpe US 153 D ist vielseitig einsetzbar, insbesondere dort, wo stark verschmutztes Wasser mit Beimengungen bis zu 30 mm Korngröße anfällt, ausgenommen Steine. Sie eignet sich hervorragend für die Förderung von faserführendem Abwasser, wie es in Wäschereien oder Gemeinschafts-Waschanlagen vorkommen kann. Ebenso kann Abwasser aus Haushaltsmaschinen wie Geschirrspülern oder Waschmaschinen, einschließlich Kochvorgang, zuverlässig gefördert werden. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 40 °C. Eine trockene Aufstellung ist für dieses Modell nicht geeignet.

Wie ist die Jung Pumpen US 153 D konstruiert?

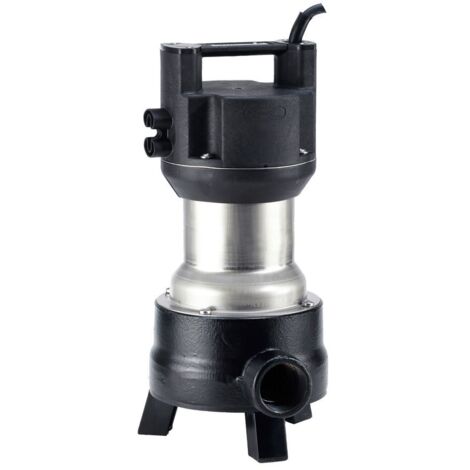

Die Jung Pumpen US 153 D zeichnet sich durch eine robuste und langlebige Konstruktion aus. Das Motorgehäuse und die voll gekapselte Rotorwelle sind aus rostfreiem Edelstahl 304 (1.4301) gefertigt, während das Pumpengehäuse und das Ringgehäuse aus Gusseisen GG 25 (GJL-250) bestehen. Kopf, Laufrad und Standfüße sind aus Kunststoff. Für eine hohe Dichtigkeit sorgen eine trockenlaufsichere mediumseitige Siliciumkarbid-Gleitringdichtung und ein motorseitig zweifacher Radialwellendichtring. Eine kontrollierbare Ölkammer ermöglicht die Überprüfung der Dichtungen. Die längswasserdicht vergossene Leitungseinführung aus Grauguss ist auswechselbar. Die Pumpe verfügt zudem über eine Spüleinrichtung und einen horizontalen Druckabgang.

Welche Leistungsmerkmale bietet die Schmutzwasserpumpe?

Die Schmutzwasserpumpe US 153 D erreicht eine maximale Förderhöhe von bis zu 15 m und einen maximalen Volumenstrom von 31 m³/h. Die Motorausgangsleistung (P2) beträgt 1,41 kW, bei einer aufgenommenen Motorleistung (P1) von 1,7 kW. Die Drehzahl des Motors liegt bei 2815 1/min. Der maximale Arbeitsdruck beträgt 1,5 MPa. Der freie Durchgang für Partikel beträgt 30 mm.

Welche Schutz- und Anschlussmerkmale besitzt die Pumpe?

Die Pumpe ist für den Betrieb mit 3-Phasen-Strom bei 400 V und 50 Hz ausgelegt, mit einer Bemessungsspannung von 360 - 440 V und einem Nennstrom von 3,1 A. Die Schutzart IP68 ermöglicht den dauerhaften Einsatz unter Wasser. Ein eingebauter, automatisch wieder einschaltender, temperaturabhängiger Motorschutz (Wicklungsthermostate) schützt die Pumpe vor Überhitzung. Ein integrierter Trockenlaufschutz bewahrt die Pumpe vor Schäden bei fehlendem Medium. Der elektrische Anschluss erfolgt über ein 10 m langes Kabel (Typ H07RN-F4G1,0) mit freiem Ende zum Anschluss an eine Doppelsteuerung, ohne Stecker. Der Druckstutzen hat ein 1 1/2 Zoll Innengewinde (BSPP) nach ISO 228-1. Die Pumpe ist nach DIN EN 12050 bauartgeprüft und besitzt VDE- und TÜV-Bauartprüfungen.

Technische Daten

• Motorausgangsleistung (P2): 1,41 kW
• Max. Volumenstrom: 31 m³/h
• Max. Förderhöhe: 15 m
• Max. Partikelgröße: 30 mm
• Drehzahl: 2815 1/min
• Spannung: 400 V
• Nennstrom: 3,1 A
• Schutzart: IP68
• Kabellänge: 10 m
• Druckstutzen: 1 1/2 Zoll innen

Die Jung Pumpen Schmutzwasserpumpe US 153 D stellt eine zuverlässige Lösung für die Förderung von Abwasser mit Feststoffen dar. Ihre robuste Bauweise aus Edelstahl und Gusseisen, kombiniert mit einer Motorausgangsleistung von 1,41 kW und einer maximalen Förderhöhe von 15 m, ermöglicht eine effiziente und sichere Funktion in anspruchsvollen Umgebungen. Der integrierte Trockenlaufschutz und die hohe Schutzart IP68 unterstreichen die Langlebigkeit und Betriebssicherheit dieser 400V-Tauchmotorpumpe.

Produktspezifikation

• Hersteller-Warengruppe: Schmutzwasserpumpen
• Hersteller-Produktgruppe: US 151+152+153+155+251+253
• Hersteller-Artikelnummer: JP09302
• Nennstrom: 3,1
• Gewicht: 15
• Anzahl der Phasen: 3
• Eintauchtiefe: 7
• Kabellänge: 10
• Max. Volumenstrom: 31
• Max. Förderhöhe: 15
• Drehzahl: 2815
• Umgebungstemperatur: 1 - 40
• Elektrischer Anschluss: Kabel
• Bemessungsspannung: 360 - 440
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Motorgehäuses: rostfreier Stahl
• Werkstoffgüte des Motorgehäuses: Edelstahl 304 (1.4301)
• Aufgenommene Motorleistung (P1) pro Motor: 1,7
• Motorausgangsleistung (P2): 1,41
• Volumenstrom (BEP): 13
• Förderhöhe bei Volumenstrom (BEP): 95
• Anschlussstandard Auslassseite: ISO 228-1
• Nennbetriebsart: S1
• Mit Trockenlaufschutz: ja
• Drehzahlregelung Motor: ohne
• Durchmesser Pumpe: 195
• Mit Schneidwerk: nein
• Max. Arbeitsdruck: 1,5
• Werkstoff des Pumpengehäuses: Gusseisen
• Pumpenhöhe: 435
• Pumpenschaltung: ohne
• Isolationsklasse nach IEC: B
• Max. Partikelgröße: 30
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Geeignet für trockene Aufstellung: nein
• Mediumtemperatur (Dauerbetrieb): 1 - 40
• Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
• Anschluss Auslassseite: Innengewinde zylindrisch (BSPP)
