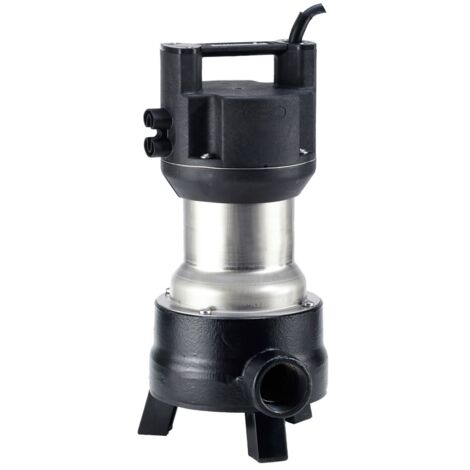

Jung Pumpen Schmutzwasserpumpe US 73 D 400V ohne Schaltautomatik, 10m Leitung

Jung Pumpen Schmutzwasserpumpe US 73 D 400V ohne Schaltautomatik, 10m Leitung

Die Jung Pumpen Schmutzwasserpumpe US 73 D 400V ohne Schaltautomatik ist eine robuste Tauchmotorpumpe, die für die zuverlässige Förderung von stark verschmutztem Wasser mit Beimengungen bis zu 30 mm Korngröße konzipiert wurde. Mit ihrer 10 Meter langen Leitung eignet sie sich ideal für den Einsatz in Wäschereien, Gemeinschafts-Waschanlagen sowie zur Entsorgung von Abwasser aus Haushaltsmaschinen wie Geschirrspülern und Waschmaschinen, auch bei Kochvorgängen.

Wie ist die Jung Pumpen US 73 D konstruiert?

Die US 73 D ist eine vertikal einstufige Tauchmotorpumpe mit horizontalem Druckabgang. Das Motorgehäuse und die Rotorwelle bestehen aus korrosionsbeständigem Edelstahl 304 (1.4301), während das Pumpengehäuse aus robustem Gusseisen GG 25 (GJL-250) gefertigt ist. Laufrad und Standfüße sind aus Kunststoff. Für eine hohe Betriebssicherheit sorgen eine trockenlaufsichere mediumseitige Siliciumkarbid-Gleitringdichtung sowie motorseitig zwei Radialwellendichtringe. Eine kontrollierbare Ölkammer ermöglicht die einfache Dichtungskontrolle. Die Leitungseinführung ist längswasserdicht vergossen und auswechselbar. Die Pumpe verfügt zudem über einen eingebauten, automatisch wieder einschaltenden, temperaturabhängigen Motorschutz und eine Spüleinrichtung.

Welche Leistungsmerkmale bietet die Schmutzwasserpumpe?

Die Jung Pumpen US 73 D erreicht eine maximale Fördermenge von 22 m³/h und eine maximale Förderhöhe von 10,5 m. Die Motorausgangsleistung (P2) beträgt 0,6 kW bei einer Drehzahl von 2800 1/min. Der Nennstrom liegt bei 1,4 A bei einer Bemessungsspannung von 360 bis 440 V im Dreiphasenbetrieb mit 50 Hz Frequenz. Die Pumpe ist für den Dauerbetrieb (S1) ausgelegt und kann Medien mit einer maximalen Partikelgröße von 30 mm fördern. Die Mediumtemperatur im Dauerbetrieb sollte zwischen 1 und 40 °C liegen. Es ist zu beachten, dass die Pumpe nicht für Heißwasser im gewerblichen Bereich, trockene Aufstellung oder explosionsgefährdete Bereiche geeignet ist.

Welche Schutz- und Sicherheitsmerkmale sind integriert?

Die Schmutzwasserpumpe US 73 D ist nach DIN EN 12050 bauartgeprüft und verfügt über die Schutzart IP68, was einen sicheren Betrieb unter Wasser ermöglicht. Der Motorschutz erfolgt über Wicklungsthermostate. Ein Trockenlaufschutz ist nicht integriert. Die Pumpe wird mit einem 10 Meter langen Anschlusskabel mit CEE-Stecker geliefert und ist für eine Eintauchtiefe von 7 m ausgelegt.

Technische Daten

• Max. Fördermenge: 22 m³/h
• Max. Förderhöhe: 10,5 m
• Motorausgangsleistung (P2): 0,6 kW
• Drehzahl: 2800 1/min
• Nennstrom: 1,4 A
• Spannung: 360 - 440 V
• Schutzart: IP68
• Max. Partikelgröße: 30 mm
• Kabellänge: 10 m
• Gewicht: 12,5 kg

Die Jung Pumpen Schmutzwasserpumpe US 73 D 400V bietet eine robuste und effiziente Lösung für anspruchsvolle Abwasseraufgaben. Mit einer Motorausgangsleistung von 0,6 kW und einer maximalen Förderhöhe von 10,5 m ist sie in der Lage, stark verschmutztes Wasser zuverlässig zu fördern. Die hohe Schutzart IP68 und die widerstandsfähigen Materialien wie Gusseisen und Edelstahl stellen einen langlebigen Einsatz unter anspruchsvollen Bedingungen sicher.

Produktspezifikation

• Hersteller-Warengruppe: Schmutzwasserpumpen
• Hersteller-Produktgruppe: US 73 + 103
• Hersteller-Artikelnummer: JP00677
• Nennstrom: 1,4
• Gewicht: 12,5
• Anzahl der Phasen: 3
• Eintauchtiefe: 7
• Kabellänge: 10
• Max. Volumenstrom: 22
• Max. Förderhöhe: 10,5
• Drehzahl: 2800
• Umgebungstemperatur: 1 - 40
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 360 - 440
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Motorgehäuses: rostfreier Stahl
• Werkstoffgüte des Motorgehäuses: Edelstahl 304 (1.4301)
• Aufgenommene Motorleistung (P1) pro Motor: 0,85
• Motorausgangsleistung (P2): 0,6
• Volumenstrom (BEP): 9
• Förderhöhe bei Volumenstrom (BEP): 64
• Anschlussstandard Auslassseite: ISO 228-1
• Nennbetriebsart: S1
• Mit Trockenlaufschutz: nein
• Drehzahlregelung Motor: ohne
• Durchmesser Pumpe: 195
• Mit Schneidwerk: nein
• Max. Arbeitsdruck: 1,05
• Werkstoff des Pumpengehäuses: Gusseisen
• Pumpenhöhe: 380
• Pumpenschaltung: ohne
• Isolationsklasse nach IEC: B
• Max. Partikelgröße: 30
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Geeignet für trockene Aufstellung: nein
• Mediumtemperatur (Dauerbetrieb): 1 - 40
• Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
• Anschluss Auslassseite: Innengewinde zylindrisch (BSPP)
