Jung Pumpen Steuerung Highlogo 2-46 LC

Jung Pumpen Steuerung Highlogo 2-46 LC

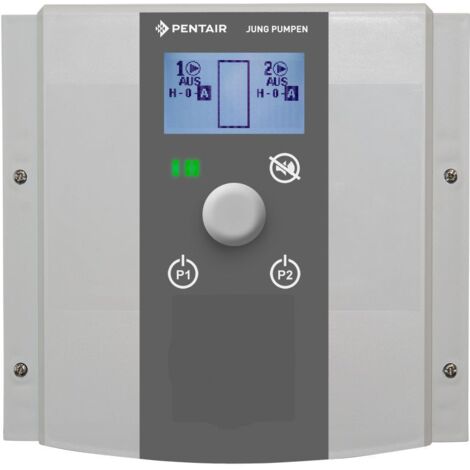

Die Jung Pumpen Steuerung Highlogo 2-46 LC ist eine fortschrittliche Mikroprozessor-Steuerung, die für das niveauabhängige Ein- und Ausschalten von ein oder zwei direkt startenden Pumpen konzipiert wurde, auch in explosionsgeschützten Bereichen. Sie ermöglicht die Umsetzung vielfältiger Steuerungskonzepte und bietet eine präzise Niveauerfassung im Schacht mittels Kugeltauchschaltern, Staudruckglocken oder hydrostatischen Tauchsonden. Das große grafische Display in Verbindung mit einem Multifunktionsknopf erlaubt eine intuitive Bedienung und zeigt alle Informationen sowie Alarmmeldungen im Klartext an.

Wie funktioniert die niveauabhängige Steuerung?

Die Highlogo 2-46 LC schaltet zwei direkt startende Drehstrompumpen automatisch und niveauabhängig. Serienmäßig sind zwei voneinander unabhängige Niveaugeber für die Ein-/Aus-Schaltfunktion sowie eine automatische Noteinschaltung mit Alarmmeldung für erhöhte Sicherheit integriert. Die Steuerung wechselt die Einschaltung von Pumpe 1 und Pumpe 2 automatisch, um eine gleichmäßige Auslastung sicherzustellen. Bei Verwendung hydrostatischer Tauchsonden kann das Wasserniveau direkt auf dem Steuerungsdisplay visualisiert werden.

Welche Überwachungs- und Sicherheitsfunktionen sind integriert?

Für den sicheren Betrieb, insbesondere bei explosionsgeschützten Pumpen, ist eine ATEX-gerechte Überwachung von Motortemperatur und Laufzeit wählbar. Die Steuerung verfügt über zwei Motorschütze mit 4,0 KW / 400 V und zwei mechanische Motorschutzschalter von 4,0-6,3 A für eine normkonforme 3-phasige Motorstromüberwachung. Ein Trockenlaufschutz ist ebenfalls vorhanden. Die Meldeanlage ist netzabhängig und umfasst zwei potentialfreie Wechsler (230V/5A) für Sammelstörmeldung und Hochwasseralarm, sowie einen potentialbehafteten Wechsler (230V/2A) zur Ansteuerung einer Warnleuchte. Ein elektronischer Summer ist quittierbar und eine variable Alarmverzögerung einstellbar. Eine Akku-Ladeschaltung für einen netzunabhängigen Hochwasseralarm durch einen optionalen Akku ist vorgesehen.

Wie erfolgt die Bedienung und Konfiguration?

Alle Einstellungen erfolgen menügeführt über ein Multifunktionsrad oder einen Drehknopf und werden im Klartext auf einem beleuchteten Grafikdisplay angezeigt. Die Steuerung ist intuitiv und flexibel an die örtlichen Gegebenheiten anpassbar. Einstellungen sind durch ein frei wählbares Passwort geschützt, um Missbrauch zu vermeiden. Als Menüsprachen stehen Deutsch, Englisch, Französisch, Niederländisch, Italienisch, Finnisch und Polnisch zur Verfügung.

Welche Betriebsdaten werden angezeigt und überwacht?

Die Steuerung ermöglicht die Anzeige und Überwachung verschiedener Betriebsparameter, darunter Betriebsstunden, Einschalt-/Einstaufüllstand im Schacht, Drehfeld, Motorstrom und Motor-Laufzeit (0-7200s). Zudem werden die Anzahl der Schaltspiele und die Nachlaufzeit der Pumpen erfasst, wobei die Nachlaufzeit wahlweise automatisch angepasst, selbstparametriert oder manuell eingegeben werden kann (0-120s). Weitere Funktionen umfassen eine Einschaltverzögerung nach Netzausfall (0-300s), einen automatischen Probelauf (1-7 Tage, 1-5 Sekunden) und ein automatisches Abpumpen (1-72 Stunden, nur bei analoger Niveauerfassung). Ein Ereignisspeicher für bis zu 70 Meldungen ist ebenfalls integriert.

Technische Daten

• Betriebsspannung: 3/N/PE~230/400 V, 50 Hz
• Schutzart: IP 44
• Gehäuseabmessungen (HxBxT): 275 x 250 x 155 mm
• Motorschütze: 2 Stück, 4,0 KW / 400 V
• Motorschutzschalter: 2 Stück, 4,0-6,3 A
• Druckschalter: 2 Stück, max. 0,3 bar
• Motor-Laufzeit: 0-7200 s
• Nachlaufzeit der Pumpen: 0-120 s
• Einschaltverzögerung nach Netzausfall: 0-300 s
• Ereignisspeicher: 70 Meldungen

Die Jung Pumpen Steuerung Highlogo 2-46 LC bietet eine umfassende und flexible Lösung für die zuverlässige niveauabhängige Steuerung von Pumpen, auch in anspruchsvollen Umgebungen. Mit ihrer intuitiven Bedienung über das Grafikdisplay, der Möglichkeit zur Überwachung zahlreicher Betriebsparameter und den integrierten Sicherheitsfunktionen wie Motorschutzschaltern und einer Meldeanlage, stellt sie eine leistungsstarke Komponente für Pumpenanlagen dar. Die anschlussfertige und nullspannungssichere Steuerung mit einer Betriebsspannung von 3/N/PE~230/400 V und einer Schutzart von IP 44 stellt einen sicheren und effizienten Betrieb sicher.

Lieferumfang

• 1x Jung Pumpen Steuerung Highlogo 2-46 LC
• 2x Druckluftglocken mit je 10m Luftleitung
• 2x Druckschalter (max. 0,3 bar)
• 1x Trockenlaufschutz

Produktspezifikation

• Hersteller-Warengruppe: Steuerungen
• Hersteller-Produktgruppe: HIGHLOGO - DIREKT-START
• Hersteller-Artikelnummer: JP47994
