Kaldewei Einbau System Rahmen ESR bodeneben 100x100cm,

Kaldewei Einbau-System-Rahmen ESR bodeneben 1000x1000mm

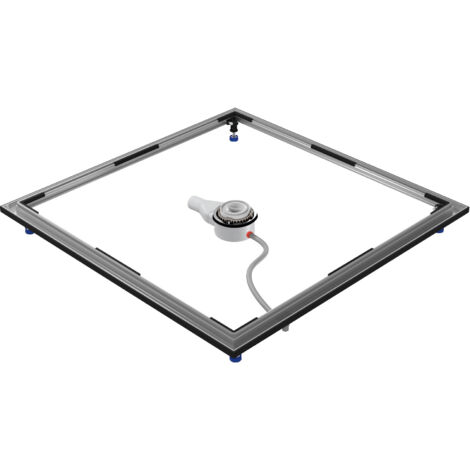

Der ESR (Einbau-System-Rahmen) ist ein Montagerahmen für Duschflächen als Komplettsystem mit allen relevanten Montagekomponenten. Er ermöglicht den einfachen und sicheren bodenebenen Einbau rechteckiger Duschen von KALDEWEI. Der in passender Größe zur Duschfläche vorgefertigte Aluminiumrahmen wird direkt auf dem Rohfußboden montiert. Die höhenverstellbaren 3D-Flex-Füße zur horizontalen und vertikalen Verstellung ermöglichen ein exaktes Ausrichten der Dusche, sodass alle Hindernisse am Boden umgangen werden können. Gleichzeitig dient der ESR als stabile Unterkonstruktion und erleichtert die Kombination mit Schallschutz- und Abdichtungssystemen.

KALDEWEI Einbau-System-Rahmen BODENEBEN

Beschreibung:
Montagesystem für den bodenebenen Einbau von KALDEWEI Duschflächen
Einbauart: bodeneben

Produkt:
Einbau-System-Rahmen ESR BODENEBEN

Passend zu Duschflächen-Modellen:
CONOFLAT, SCONA, SUPERPLAN, CAYONOPLAN (bis einschließlich 120cm)
Hersteller: KALDEWEI
Artikelnummer: 6400xxxx0000
Für Duschflächen: Länge x Breite in mm

Außenmaß ESR BODENEBEN:
Länge Duschfläche +28mm x Breite Duschfläche +28mm
Material: Aluminium-Profil mit vormontiertem Schalldämmband

Schallschutz KALDEWEI ESR BODENEBEN:
Gemäß DIN 4109/VDI 4100 f. KALDEWEI Duschflächen in Verbindung mit mindestens 2 Antidröhnplatten (Art. Nr. 687675720000)
(Details sind dem Kaldewei Schallschutz-Zertifikat, erstellt vom Fraunhofer Institut Bauphysik IBP, zu entnehmen)

Im Lieferumfang enthalten:
Vormontierter Rahmen inkl. umlaufendem Schalldämmband, Fußeinheiten schallentkoppelnd, verschiebbar, von oben einstellbar u. von 63-164 mm höhenverstellbar (Mindestaufbauhöhe 49 mm - nicht verstellbar)
Auflagegummis und Gummifassungsprofile
Abdichtband
2x Wandecke
4x Multifunktionsecke
innenliegende Abdichtungsebene
Schalungsplatten - und Ausschalungshilfe
Verlegehilfen zum einfachen Einfliesen
Bodenbefestigungselemente, Einbauanleitung.

Optionales Zubehör:
ESR BODENEBEN Montagekleber, 310 ml zur Fixierung der Abdichtelemente im Rahmen.
(Art. Nr. 584574690000)

zusätzlich zum ESR-Rahmen ist eine der folgenden Ablaufgarnituren mit Kriechwasseranschluß erforderlich:

ESR BODENEBEN in Kombination mit CAYONOPLAN (b. einschließlich 120 cm Größe), SCONA, SUPERPLAN

KALDEWEI KA 90 mit Kriechwasseranschluss

Ablaufgarnitur KA 90 m. Deckel verchromt
Ausführung: waagerecht
Modell-Nr.: 4103
Artikelnummer: 687772560999

Ablaufgarnitur KA 90 m. Deckel verchromt
Ausführung: flach
Modell-Nr.: 4104
Artikelnummer: 687772540999

Ablaufgarnitur KA 90 m. Deckel verchromt
Ausführung: senkrecht
Modell-Nr.: 4105
Artikelnummer: 687772550999

Keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich

Produktspezifikation

• Hersteller-Serie: Einbau-System-Rahmen ESR Bodeneben (für -1 Modelle)
• Hersteller-Warengruppe: Zubehör BADEN + DUSCHEN
• Hersteller-Produktgruppe: Einbau-System-Rahmen ESR
• Hersteller-Artikelnummer: 640000190000
• Modell: ESR BODENEBEN (CAYONOPLAN, CONOFLAT, Installationstechnik, SCONA, SUPERPLAN CLASSIC, SUPERPLAN PLUS, SUPERPLAN ZERO)
• Modellfamilie: INSTALLATIONSTECHNIK
• Produktart: Zubehör
• Segment: Installation
• Länge: 1070,0
