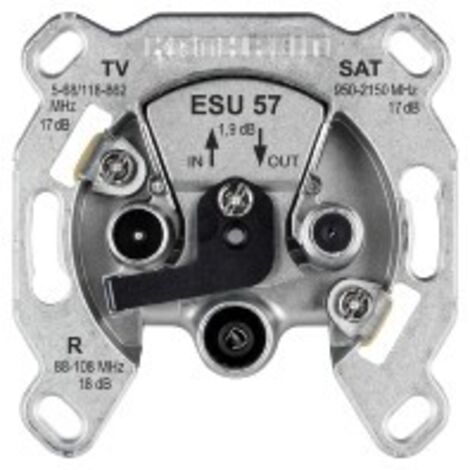

Kathrein Durchschleifdose ESU 57

Antennen-Durchgangsdose, Frequenzbereich 5-2.150MHz, Ausgänge: TV, Radio, 1 x SAT-F, Gleichspannungsdurchgang, 1,9dB Durchgangsdämpfung, 17dB Anschluss-/Auskoppeldämpfung TV, 17 dB Anschluss-/Auskoppeldämpfung SAT, SCR-Einkabelsystem (EN50494)/Unicable, SCR-Einkabelsystem (EN50607/JESS)/Unicable 2, programmierbar Richtkopplerdose 17 dB, 3-fach, für Durchschleifsysteme in
Einkabel-Anlagen nach EN 50494 und EN 50607. Mit
Gleichspannungs-Durchlass über SAT-Anschluss zur Stammleitung (max. 24
V/400 mA, 22 kHz- und DiSEqC™-Signal). Als Abschlusswiderstand ist ERA
14 (BN 272899) zu verwenden.

Die programmierbaren Einkabel-Steckdosen der ESU
50er-Serie sichern störungsfreien Empfang in Einkabel-
Satelliten-Empfangsanlagen. Mit Hilfe dieser Einkabel-
Steckdosen ist es möglich, eine Programmierung der
Userbänder vorzunehmen. Die Einkabel-Steckdosen be-
inhalten einen Mikrocontroller, welcher die Signalisierung
innerhalb von Einkabelanlagen überwacht.
Mittels User-ID-Überprüfung wird sichergestellt, dass nur die
freigegeben Userbänder vom Endgerät über die Dose zum
Multischalter weitergeleitet werden. Das Programmiergerät
SWP 50 ermöglicht zusammen mit der App „ESUcontrol“,
die Einkabel-Steckdosen der ESU 50er-Serie von Kathrein
zu konfigurieren.
Erst durch die Konfiguration der Einkabel-Steckdosen stellen
Sie sicher, dass daran angeschlossene Geräte nur jeweils frei-
gegebene Userbänder nutzen können. Ist nun ein Endgerät
falsch konfiguriert, inkompatibel mit einer Einkabelanlage oder
befindet es sich im Erstinstallationsmodus, dann werden an
andere programmierte Dosen angeschlossene Geräte davon
nicht beeinträchtigt. Dadurch ist ein störungsfreier Betrieb der
gesamten Einkabel-Sat-Anlage wohnungsübergreifend dauer
-haft gegeben. Zur Konfiguration nutzen Sie bitte die App „ESU-
control“. Sie ist für die Betriebssysteme Android, iOS und Win-
dows kostenfrei verfügbar. Mit dieser App sperren oder geben
Sie schnell und intuitiv Userbänder frei. Außerdem können Sie
die Konfiguration jeder Dose gegen unautorisierte A¨nderungen
mittels PIN-Code schützen.
