Kemper Außengewinde-Verschraubung aus Rotguss, Figur 476 08, DN 25, 4760802500

Kemper Außengewinde-Verschraubung aus Rotguss, Figur 476 08, DN 25, 4760802500

Technische Daten

• Hersteller: KEMPER
• Artikelnummer: 4760802500
• Figur: 476 08
• EAN: 4062233476287
• Produkt: Außengewinde-Verschraubung aus Rotguss
• Nennweite: DN 25
• DN: DN 25
• Anschluss A1: G 1 1/4
• Anschluss A2: R 1
• Maß L1: 37 mm
• Maß S1: 2 mm
• Gewicht: 0,18 kg
• Zulassungen: nach UBA BWGL Metalle, DIN EN 1213, ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
• Ausführung: 2-teilig
• Form: gerade
• Anschluss 1: Außengewinde Gas konisch (BSPT)
• Anschluss 2: Überwurfmutter
• Oberflächenschutzanschluss 1: unbehandelt
• Behandlung Oberfläche 1: unbehandelt
• Oberflächenschutzanschluss 2: unbehandelt
• Behandlung Oberfläche 2: unbehandelt
• Mit Dichtungsmaterial: ja
• Nenninnendurchmesser Anschluss 2: 1 1/4 Zoll (32)
• Material Abdichtung: EPDM
• Nenninnendurchmesser Anschluss 1: DN 25
• Werkstoff Anschluss 1: Bronze
• Werkstoff Anschluss 2: Bronze
• Werkstoffgüte Anschluss 1: sonstige
• Werkstoffgüte Anschluss 2: sonstige
• Ursprungsland: Deutschland

Maße und Kennwerte aller Ausführungen

KEMPER – Armaturen und Systeme für sauberes Trinkwasser

Die Gebr. Kemper GmbH + Co. KG aus Olpe im Sauerland stellt seit 1864 Armaturen für die Haustechnik her und ist bis heute in Familienhand. Im Geschäftsbereich Gebäudetechnik entstehen Absperr-, Sicherungs- und Regulierarmaturen, Mess- und Probenahmetechnik sowie komplette Systeme, mit denen sich die Hygiene in Trinkwasser-Installationen herstellen und dauerhaft sichern lässt – vom Einfamilienhaus bis zum Krankenhaus oder Hotel.

Rotguss aus eigener Gießerei

Ein großer Teil der KEMPER-Armaturen besteht aus Rotguss, der im eigenen Werk in Olpe gegossen wird. Der Werkstoff ist korrosionsbeständig, entzinkungsfrei und erfüllt die Anforderungen der Trinkwasserverordnung, für die Zukunft setzt KEMPER zunehmend auf bleifreie Legierungen. Weil Gießerei, Bearbeitung und Montage unter einem Dach liegen, kontrolliert der Hersteller die ganze Kette vom Rohteil bis zur fertigen Armatur.

Trinkwasserhygiene als System

Mit dem Hygienesystem KHS (Strömungsteiler, Hygienespülungen, Temperaturmessarmaturen und Systemsteuerungen), den Zirkulationsregulierventilen MULTI-THERM und ETA-THERM sowie dem ThermoSystem KTS mit Frischwasserstationen bietet KEMPER aufeinander abgestimmte Komponenten gegen Stagnation und Legionellen. Für die Planung stellt das Tochterunternehmen Dendrit Haustechnik-Software die passende Software bereit.

Für Fachhandwerk und Planer

KEMPER-Produkte werden über den Fachgroßhandel an Installateure, Fachplaner und Betreiber großer Objekte geliefert. Neben Deutschland ist das Unternehmen mit Vertriebsniederlassungen unter anderem in den Niederlanden, der Schweiz, Österreich, Tschechien, Dänemark und Großbritannien vertreten. Bei raleo erhalten Sie die Armaturen, das passende Zubehör und Original-Ersatzteile mit vollständigen technischen Daten und Herstellerunterlagen.

• Hersteller: KEMPER
• Artikelnummer: 4760802500
• Figur: 476 08
• EAN: 4062233476287
• Produkt: Außengewinde-Verschraubung aus Rotguss
• Nennweite: DN 25
• DN: DN 25
• Anschluss A1: G 1 1/4
• Anschluss A2: R 1
• Maß L1: 37 mm
• Maß S1: 2 mm
• Gewicht: 0,18 kg
• Zulassungen: nach UBA BWGL Metalle, DIN EN 1213, ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

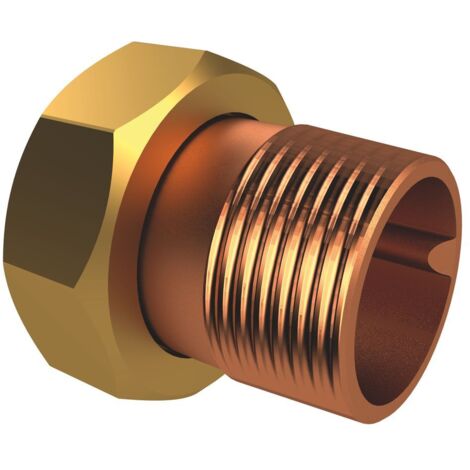

Abbildung beispielhaft, Ausführung laut technischen Daten.

• Außengewinde × G
• Rotguss, entzinkungsfrei
• DN 15–80
• UBA BWGL Metalle

Gewindeübergang mit Rohraußengewinde für flachdichtende Armaturen

Kemper Außengewinde-Verschraubung aus Rotguss Figur 476 08

KEMPER Außengewinde-Verschraubung Figur 476 08 – Rotguss, flachdichtend mit Überwurfmutter, DN 15–80

Die KEMPER Außengewinde-Verschraubung Figur 476 08 stellt den Übergang von einer Armatur mit flachdichtendem Außengewinde auf ein Außengewinde her. Damit lässt sich die Armatur zum Beispiel in einen Fitting oder ein Bauteil mit Innengewinde einschrauben und bleibt über die Überwurfmutter dennoch lösbar.

Die mediumberührten Teile sind aus entzinkungsfreiem, korrosionsbeständigem Rotguss, gedichtet wird flach mit EPDM. Die Verschraubung gibt es für die Nennweiten DN 15 bis DN 80.

Die KEMPER Figur 476 08 gibt es in 8 Ausführungen, die sich in Nennweite unterscheiden. Dieser Artikel: DN 25.

KEMPER Außengewinde-Verschraubung aus Rotguss – Vorteile im Überblick

• Außengewinde zur Leitungsseite: Wird in Fittings oder Bauteile mit Innengewinde eingeschraubt.
• Lösbar zur Armatur: Die Überwurfmutter erlaubt das spätere Abnehmen der Armatur.
• Entzinkungsfreier Rotguss: Korrosionsbeständig auch bei aggressivem Wasser.
• DN 15–80: Acht Nennweiten bis in den Bereich größerer Hauptleitungen.

Typische Einsatzbereiche

• Anschluss von Absperrventilen und Druckminderern mit Außengewinde an Innengewinde-Fittings
• Einbindung von Sicherheitsgruppe Figur 714 0G oder Rohrtrenner CA Figur 362 2G
• Zirkulations-Regulierventile MULTI-THERM, MULTI-FIX-PLUS und ETA-THERM
• Hausanschluss- und Verteilleitungen bis DN 80

Ausstattung und Werkstoffe

• mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
• mit Überwurfmutter für flachdichtendes Anschlussgewinde inkl. EPDM-Dichtung

Normen und Zulassungen

• nach UBA BWGL Metalle
• DIN EN 1213
• ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

KEMPER Figur 476 08: alle Ausführungen im Vergleich

Original-Ersatzteile

• KEMPER Dichtungs-Box, Figur 476 99 001
• KEMPER Verschraubungsdichtung aus EPDM, Figur C3100 476 07

Passend für

• KEMPER Druckminderer, PN 16, Figur 717 0G
• KEMPER KHS Temperaturmessarmatur Pt1000, Figur 628 0G
• KEMPER ECO Freistrom-Absperrventil, mit Entleerstopfen, AG, Figur 170 2G
• KEMPER KHS VAV Vollstrom-Absperrventil mit Stellantrieb 24V, Figur 686 00
• KEMPER Leckage-Sicherheitssystem mit Stellantrieb, Figur 620 00
• KEMPER WESER Freistrom-Absperrventil, mit Entleerstopfen, AG, Figur 173 2G
• KEMPER MULTI-FIX-PLUS manuelles Zirkulations-Regulierventil, Entleerstopfen, AG, Figur 150 6G
• KEMPER NIRO Freistrom-Absperrventil, ohne Entleerung, AG, Figur 073 0G
• KEMPER Rohrtrenner CA, Figur 362 2G
• KEMPER Durchgangs-Rückflussverhinderer, AG, mit Entleerstopfen, Figur 158 1G

Häufige Fragen zu KEMPER Außengewinde-Verschraubung aus Rotguss

Worin unterscheidet sich die Figur 476 08 von der 476 06?

Die 476 08 hat zur Leitung hin ein Außengewinde, die 476 06 ein Rohrinnengewinde. Der Anschluss zur Armatur ist bei beiden flachdichtend mit Überwurfmutter.

Welche Nennweiten sind erhältlich?

DN 15, 20, 25, 32, 40, 50, 65 und 80.
