Kemper Durchgangs-Rückflussverhinderer, AG, mit Entleerstopfen, Figur 158 1G, DN 25, 1581G02500

Kemper Durchgangs-Rückflussverhinderer, AG, mit Entleerstopfen, Figur 158 1G, DN 25, 1581G02500

Technische Daten

• Hersteller: KEMPER
• Artikelnummer: 1581G02500
• Figur: 158 1G
• EAN: 4062233158046
• Produkt: Durchgangs-Rückflussverhinderer, AG, mit Entleerstopfen
• Nennweite: DN 25
• DN: DN 25
• Anschluss A1: G 1 1/4
• Anschluss A2: G 1/4
• Druckstufe: PN 10
• max. Betriebstemperatur: 65 °C
• kurzfristige Spitzentemperatur: 90 °C
• Zeta: 2,7
• ∆ pÖff.: 10 hPa
• kvs: 15 m³/h
• Maß H1: 32,5 mm
• Maß L1: 82 mm
• Gewicht: 0,42 kg
• Zulassungen: DVGW-Zulassung, ÖVGW-Zulassung, SVGW-Zulassung, KIWA-Zulassung, BELGAQUA-Zulassung, VA-Zulassung
• Schutzklasse: EA
• Ausführung: gerade
• Oberfläche: unbehandelt
• Werkstoffgüte: sonstige
• Werkstoff des Gehäuses: Bronze
• Dichtung: sonstige
• Standard: DIN
• Druckstufe Artikel: PN 10
• Ventilform: sonstige
• Mit Schließfeder: ja
• Anschlüsse: Außengewinde Gas zylindrisch (BSPP)
• Nenninnendurchmesser: DN 25
• Ursprungsland: Deutschland

Maße und Kennwerte aller Ausführungen

KEMPER – Armaturen und Systeme für sauberes Trinkwasser

Die Gebr. Kemper GmbH + Co. KG aus Olpe im Sauerland stellt seit 1864 Armaturen für die Haustechnik her und ist bis heute in Familienhand. Im Geschäftsbereich Gebäudetechnik entstehen Absperr-, Sicherungs- und Regulierarmaturen, Mess- und Probenahmetechnik sowie komplette Systeme, mit denen sich die Hygiene in Trinkwasser-Installationen herstellen und dauerhaft sichern lässt – vom Einfamilienhaus bis zum Krankenhaus oder Hotel.

Rotguss aus eigener Gießerei

Ein großer Teil der KEMPER-Armaturen besteht aus Rotguss, der im eigenen Werk in Olpe gegossen wird. Der Werkstoff ist korrosionsbeständig, entzinkungsfrei und erfüllt die Anforderungen der Trinkwasserverordnung, für die Zukunft setzt KEMPER zunehmend auf bleifreie Legierungen. Weil Gießerei, Bearbeitung und Montage unter einem Dach liegen, kontrolliert der Hersteller die ganze Kette vom Rohteil bis zur fertigen Armatur.

Trinkwasserhygiene als System

Mit dem Hygienesystem KHS (Strömungsteiler, Hygienespülungen, Temperaturmessarmaturen und Systemsteuerungen), den Zirkulationsregulierventilen MULTI-THERM und ETA-THERM sowie dem ThermoSystem KTS mit Frischwasserstationen bietet KEMPER aufeinander abgestimmte Komponenten gegen Stagnation und Legionellen. Für die Planung stellt das Tochterunternehmen Dendrit Haustechnik-Software die passende Software bereit.

Für Fachhandwerk und Planer

KEMPER-Produkte werden über den Fachgroßhandel an Installateure, Fachplaner und Betreiber großer Objekte geliefert. Neben Deutschland ist das Unternehmen mit Vertriebsniederlassungen unter anderem in den Niederlanden, der Schweiz, Österreich, Tschechien, Dänemark und Großbritannien vertreten. Bei raleo erhalten Sie die Armaturen, das passende Zubehör und Original-Ersatzteile mit vollständigen technischen Daten und Herstellerunterlagen.

• Hersteller: KEMPER
• Artikelnummer: 1581G02500
• Figur: 158 1G
• EAN: 4062233158046
• Produkt: Durchgangs-Rückflussverhinderer, AG, mit Entleerstopfen
• Nennweite: DN 25
• DN: DN 25
• Anschluss A1: G 1 1/4
• Anschluss A2: G 1/4
• Druckstufe: PN 10
• max. Betriebstemperatur: 65 °C
• kurzfristige Spitzentemperatur: 90 °C
• Zeta: 2,7
• ∆ pÖff.: 10 hPa

Abbildung beispielhaft, Ausführung laut technischen Daten.

• Rotguss
• niedriger Öffnungsdruck
• PN 10 / 65 °C
• DN 15–50

Rückflussverhinderer für Zirkulationsleitungen aus Rotguss

Kemper Durchgangs-Rückflussverhinderer, AG, mit Entleerstopfen Figur 158 1G

KEMPER Durchgangs-Rückflussverhinderer Figur 158 1G – Rotguss, Außengewinde, mit Entleerstopfen, DN 15–50

Der KEMPER Durchgangs-Rückflussverhinderer Figur 158 1G verhindert in Trinkwasserleitungen das Zurückströmen gegen die Fließrichtung. Dank sehr niedrigem Öffnungsdruck ist er besonders für Zirkulationssysteme geeignet. Die RV-Patrone mit Kunststoff-Strömungskörper ist kontrollierbar, eine Prüfeinrichtung ist vorhanden.

Das Gehäuse aus entzinkungsfreiem Rotguss ist totraumfrei und kann waagerecht oder senkrecht eingebaut werden. Am Entleerstopfen lassen sich Zubehörteile für Entleerung, Probenahme oder Temperaturmessung anschließen. Die Armatur deckt DN 15 bis DN 50 ab und ist für PN 10, 65 °C dauerhaft und 90 °C kurzzeitig ausgelegt.

Die KEMPER Figur 158 1G gibt es in 6 Ausführungen, die sich in Nennweite unterscheiden. Dieser Artikel: DN 25.

KEMPER Durchgangs-Rückflussverhinderer – Vorteile im Überblick

• Niedriger Öffnungsdruck: Geringer Widerstand im Zirkulationskreis.
• Prüfbare RV-Patrone: Funktionskontrolle über die Prüfeinrichtung, Patrone als Ersatzteil erhältlich.
• Flexibler Einbau: Waagerecht oder senkrecht montierbar, Anschluss über Außengewinde für flachdichtende Verschraubungen.
• Entleerstopfen: Erweiterbar mit Entleerventil, Probenahmeventil oder Entleerventil mit Tauchhülse.
• Breit zugelassen: DVGW, ÖVGW, SVGW, KIWA, BELGAQUA und VA, nach DVGW-Arbeitsblatt W 570.

Typische Einsatzbereiche

• Zirkulationsleitungen
• Absicherung einzelner Stränge gegen Rückfließen
• Trinkwasserinstallationen im Wohn- und Objektbau
• Nachrüstung in Bestandsanlagen

Ausstattung und Werkstoffe

• besonders geeignet für Zirkulationssysteme durch sehr niedrigen Öffnungsdruck
• mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
• Außengewinde für flachdichtende Verschraubungen
• mit Entleerstopfen
• mit Prüfeinrichtung
• kontrollierbare RV-Patrone als Kunststoff-Strömungskörper
• totraumfrei
• für waagerechten und senkrechten Einbau geeignet

Normen und Zulassungen

• DVGW-Zulassung
• ÖVGW-Zulassung
• SVGW-Zulassung
• KIWA-Zulassung
• BELGAQUA-Zulassung
• VA-Zulassung
• nach UBA KTW BWGL
• nach DVGW-Arbeitsblatt W 570
• nach UBA BWGL Metalle
• bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
• DIN EN 13959
• ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

KEMPER Figur 158 1G: alle Ausführungen im Vergleich

Passendes Zubehör von KEMPER

• KEMPER Temperaturfühler Pt1000, Figur T5100 140 00
• KEMPER Probenahmeventil aus Rotguss, Figur 187 00
• KEMPER Entleerventil aus Rotguss/Kunststoff, Figur J7109 173 00
• KEMPER Lötverschraubung aus Rotguss, Figur 476 04
• KEMPER Innengewinde-Verschraubung aus Rotguss, Figur 476 06
• KEMPER Zeigerthermometer, Figur T5100 150 00
• KEMPER Verlängerung für Entleerventile, Figur J6109 473 00
• KEMPER Entleerventil mit Tauchhülse zur zusätzlichen Temperaturmessung, Figur J7109 150 00
• KEMPER Innengewinde-Verschraubung aus Rotguss, mit Entleerung, Figur 476 07
• KEMPER Außengewinde-Verschraubung aus Rotguss, Figur 476 08

Original-Ersatzteile

• KEMPER Verschlussstopfen, Figur J8101 173 00
• KEMPER RV-Patrone, Figur P4100 158 00

Häufige Fragen zu KEMPER Durchgangs-Rückflussverhinderer

Gibt es eine Variante mit Absperrung?

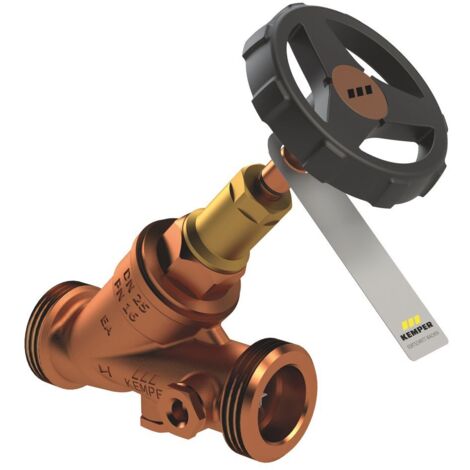

Ja. Wer Absperrung und Rückflusssicherung kombinieren möchte, greift zum Freistrom-Kombi-Rückflussverhinderer Figur 145 2G.

Welche Temperaturen sind zulässig?

Bis 65 °C im Dauerbetrieb und kurzzeitig bis 90 °C.
