Kemper NIRO Freistrom-Absperrventil, mit Entleerventil, MAPRESS, Figur 073 01, DN 40, 0730104000

Kemper NIRO Freistrom-Absperrventil, mit Entleerventil, MAPRESS, Figur 073 01, DN 40, 0730104000

Technische Daten

• Hersteller: KEMPER
• Artikelnummer: 0730104000
• Figur: 073 01
• EAN: 4062233073110
• Produkt: NIRO Freistrom-Absperrventil, mit Entleerventil, MAPRESS
• Nennweite: DN 40
• DN: DN 40
• Anschluss A1: 42 mm
• Anschluss A2: G 1/4
• Druckstufe: PN 16
• max. Betriebstemperatur: 110 °C
• Zeta: 1,8
• kvs: 47,2 m³/h
• Maß D1: 70 mm
• Maß H1: 153 mm
• Maß H2: 28 mm
• Maß L1: 189 mm
• Maß T1: 30 mm
• Maß Z1: 36 mm
• Maß Z2: 92 mm
• Maß Z3: 128 mm
• Gewicht: 1,81 kg
• Zulassungen: DVGW-Zulassung, SVGW-Zulassung, KIWA-Zulassung, VA-Zulassung, nach UBA KTW BWGL, nach UBA BWGL Metalle
• Oberfläche: unbehandelt
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Edelstahl 316 (1.4408)
• Werkstoff des Gehäuses: rostfreier Stahl
• Dichtung: sonstige
• Bedienung: Handrad
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: ja
• Mit Entleerventil: ja
• Freistrom: ja
• Druckstufe Flansch: PN 16
• Nenninnendurchmesser: DN 40
• Kopfstücktyp: geschraubt
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: EPDM
• Anschluß Bedienung: sonstige
• Ausführung des Ventils: sonstige
• Kontur Kode: M
• Ursprungsland: Deutschland

Maße und Kennwerte aller Ausführungen

KEMPER – Armaturen und Systeme für sauberes Trinkwasser

Die Gebr. Kemper GmbH + Co. KG aus Olpe im Sauerland stellt seit 1864 Armaturen für die Haustechnik her und ist bis heute in Familienhand. Im Geschäftsbereich Gebäudetechnik entstehen Absperr-, Sicherungs- und Regulierarmaturen, Mess- und Probenahmetechnik sowie komplette Systeme, mit denen sich die Hygiene in Trinkwasser-Installationen herstellen und dauerhaft sichern lässt – vom Einfamilienhaus bis zum Krankenhaus oder Hotel.

Rotguss aus eigener Gießerei

Ein großer Teil der KEMPER-Armaturen besteht aus Rotguss, der im eigenen Werk in Olpe gegossen wird. Der Werkstoff ist korrosionsbeständig, entzinkungsfrei und erfüllt die Anforderungen der Trinkwasserverordnung, für die Zukunft setzt KEMPER zunehmend auf bleifreie Legierungen. Weil Gießerei, Bearbeitung und Montage unter einem Dach liegen, kontrolliert der Hersteller die ganze Kette vom Rohteil bis zur fertigen Armatur.

Trinkwasserhygiene als System

Mit dem Hygienesystem KHS (Strömungsteiler, Hygienespülungen, Temperaturmessarmaturen und Systemsteuerungen), den Zirkulationsregulierventilen MULTI-THERM und ETA-THERM sowie dem ThermoSystem KTS mit Frischwasserstationen bietet KEMPER aufeinander abgestimmte Komponenten gegen Stagnation und Legionellen. Für die Planung stellt das Tochterunternehmen Dendrit Haustechnik-Software die passende Software bereit.

Für Fachhandwerk und Planer

KEMPER-Produkte werden über den Fachgroßhandel an Installateure, Fachplaner und Betreiber großer Objekte geliefert. Neben Deutschland ist das Unternehmen mit Vertriebsniederlassungen unter anderem in den Niederlanden, der Schweiz, Österreich, Tschechien, Dänemark und Großbritannien vertreten. Bei raleo erhalten Sie die Armaturen, das passende Zubehör und Original-Ersatzteile mit vollständigen technischen Daten und Herstellerunterlagen.

• Hersteller: KEMPER
• Artikelnummer: 0730104000
• Figur: 073 01
• EAN: 4062233073110
• Produkt: NIRO Freistrom-Absperrventil, mit Entleerventil, MAPRESS
• Nennweite: DN 40
• DN: DN 40
• Anschluss A1: 42 mm
• Anschluss A2: G 1/4
• Druckstufe: PN 16
• max. Betriebstemperatur: 110 °C
• Zeta: 1,8
• kvs: 47,2 m³/h
• Maß D1: 70 mm

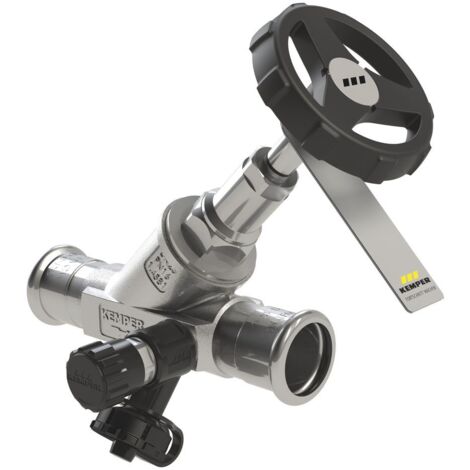

Abbildung beispielhaft, Ausführung laut technischen Daten.

• Edelstahl
• mit Entleerventil
• PN 16 / 110 °C
• DN 15–50

Edelstahl-Absperrventil mit Entleerung für MAPRESS-Systeme

Kemper NIRO Freistrom-Absperrventil, mit Entleerventil, MAPRESS Figur 073 01

KEMPER NIRO Freistrom-Absperrventil Figur 073 01 – Edelstahl, MAPRESS-Pressanschluss, mit Entleerventil, DN 15–50

Das KEMPER NIRO Freistrom-Absperrventil Figur 073 01 wird in Rohrsysteme aus Geberit MAPRESS Edelstahl eingepresst und hat ein seitliches Entleerventil. Über den drehbaren Schlauchanschluss G 3/4 lässt sich der nachfolgende Abschnitt gezielt leeren. Alle mediumberührten Metallteile sind aus Edelstahl, der Durchgang ist totraumfrei.

Die Spindelabdichtung kann unter Druck ausgetauscht werden, der drehbar gelagerte Kegel ist gegen Druckschläge gesichert. Das Ventil ist für PN 16 und bis 110 °C ausgelegt. Es gibt sechs Nennweiten von DN 15 bis DN 50 mit Pressanschlüssen von 15 bis 54 mm.

Die KEMPER Figur 073 01 gibt es in 6 Ausführungen, die sich in Nennweite unterscheiden. Dieser Artikel: DN 40.

KEMPER NIRO Freistrom-Absperrventil – Vorteile im Überblick

• Entleerung inklusive: Seitliches Entleerventil mit drehbarem Schlauchanschluss G 3/4 und Kappe.
• Probenahme vorbereitet: An der Entleerungsbohrung lässt sich das NIRO Probenahmeventil Figur 087 00 montieren.
• Direkt verpresst: Der MAPRESS-Edelstahl-Pressanschluss ersetzt zusätzliche Verbindungsstücke.
• Service ohne Entleeren: Die wartungsfreie EPDM-Spindelabdichtung ist unter Druck tauschbar.
• Langlebiger Sitz: Verschleißfester Ventilsitz aus Edelstahl mit EPDM-Sitzdichtung.

Typische Einsatzbereiche

• Edelstahl-Trinkwasserleitungen mit Geberit MAPRESS
• Strangabsperrungen mit Entleer- oder Probenahmestelle
• Steigleitungen in Mehrfamilienhäusern und Objektbauten
• Installationen, die regelmäßig beprobt werden

Ausstattung und Werkstoffe

• mediumberührte Metallteile aus Edelstahl
• wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar
• EPDM-Sitzdichtung
• Kegel drehbar gelagert, gegen Druckschläge gesichert
• Pressanschluss Geberit MAPRESS Edelstahl
• Entleerventil seitlich, mit drehbarem Schlauchanschluss G 3/4 und Kappe
• Spindelgewinde außerhalb des Mediums
• verschleißfester Ventilsitz aus Edelstahl
• mit schwarzem Handrad
• totraumfrei
• mit Offenstellungsanzeige

Normen und Zulassungen

• DVGW-Zulassung
• SVGW-Zulassung
• KIWA-Zulassung
• VA-Zulassung
• nach UBA KTW BWGL
• nach UBA BWGL Metalle
• bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
• DIN EN 1213
• ÜA-Reg.-Nr. R-15.2.3-21-17049, WIEN-ZERT

KEMPER Figur 073 01: alle Ausführungen im Vergleich

Passendes Zubehör von KEMPER

• KEMPER Dämmschale für Schrägsitzventile, Figur 471 10
• KEMPER NIRO Probenahmeventil, Figur 087 00

Original-Ersatzteile

• KEMPER Handrad-Sett, Figur 999 00
• KEMPER Sitzdichtung aus EPDM, Figur B9100 173 08
• KEMPER Oberteildichtung aus EPDM, Figur C3100 173 07
• KEMPER NIRO Absperr-Oberteil, Figur E0120 073 02
• KEMPER Spindelabdichtung als selbstfettende EPDM-Lippendichtung für Ventile, Figur C9100 173 03
• KEMPER Handrad, Figur G0100
• KEMPER Montagehülse zum Austausch der Spindelabdichtung, Figur M9100 173 00

Häufige Fragen zu KEMPER NIRO Freistrom-Absperrventil

Worin unterscheidet sich Figur 073 01 von 073 00?

Figur 073 01 hat ein seitliches Entleerventil, Figur 073 00 kommt ohne Entleerung und lässt sich auch nicht nachrüsten.

Kann ich hier Trinkwasserproben ziehen?

Ja, mit dem NIRO Probenahmeventil Figur 087 00, das in die Entleerungsbohrung passt.

Welche Ersatzteile gibt es?

Unter anderem das NIRO Absperr-Oberteil E0120 073 02, Sitz-, Oberteil- und Spindeldichtungen, Handrad sowie eine Montagehülse zum Tausch der Spindelabdichtung.
