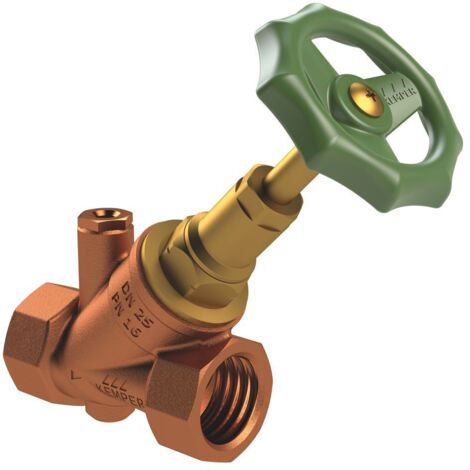

Kemper Standard Freistrom-Absperrventil mit Entleerstopfen G 1/4", DN 40 IG, PN 16, Rotguss/Messing, Figur 191 02

Kemper Standard Freistrom-Absperrventil mit Entleerstopfen G 1/4", DN 40 IG, PN 16, Rotguss/Messing, Figur 191 02

Das Kemper Standard Freistrom-Absperrventil (Figur 191 02) ist eine robuste Armatur, die für den Einsatz in Flüssigkeitssystemen konzipiert wurde. Es besteht aus Rotguss für das Gehäuse und Messing für das Oberteil. Mit einem Nenndurchmesser DN 40 und einer Druckstufe PN 16 bietet dieses Ventil eine zuverlässige Absperrfunktion. Es ist mit einem Innengewinde und einem praktischen Entleerstopfen G 1/4" ausgestattet. Eine wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung trägt zur Langlebigkeit bei.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse des Absperrventils besteht aus hochwertigem Rotguss, während das Oberteil aus Messing gefertigt ist. Diese Materialkombination sorgt für hohe Beständigkeit und Langlebigkeit. Die Spindelabdichtung ist eine wartungsfreie EPDM-Lippendichtung, die sich selbst fettet. Die Sitzdichtung besteht ebenfalls aus EPDM, was eine zuverlässige Abdichtung ermöglicht. Das Spindelgewinde befindet sich außerhalb des Mediums, und das Ventil ist totraumfrei konstruiert.

Welche Funktionen bietet das Kemper Standard Freistrom-Absperrventil?

Das Absperrventil ist mit einem Innengewinde und einem Entleerstopfen ausgestattet, der eine einfache Entleerung ermöglicht. Die Bedienung erfolgt über ein grünes Handrad. Eine Besonderheit ist die Möglichkeit zur Aufnahme eines Temperaturfühlers Pt1000 oder Thermometers mittels einer optional erhältlichen Tauchhülse. Das Freistrom-Design sorgt für einen geringen Druckverlust, was durch einen Zeta-Wert von 1,8 belegt wird.

Welche Normen und Zulassungen erfüllt das Absperrventil?

Das Kemper Standard Freistrom-Absperrventil erfüllt zahlreiche nationale und internationale Normen und Zulassungen. Dazu gehören die DVGW-Zulassung, ÖVGW-Zulassung, SVGW-Zulassung, WRAS-Zulassung und VA-Zulassung. Es entspricht den Anforderungen nach UBA KTW BWGL und UBA BWGL Metalle. Für Nenndurchmesser bis DN 32 liegt eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vor. Weitere Zulassungen umfassen DIN EN 1213, die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT.

Für welche Betriebsbedingungen ist das Ventil ausgelegt?

Das Ventil ist für eine Druckstufe von PN 16 ausgelegt und kann Medien mit einer maximalen Betriebstemperatur von 110 °C handhaben. Es ist ausschließlich für Flüssigkeiten geeignet und nicht für Gase oder Dampf.

Technische Daten

• Nenndurchmesser: DN 40
• Druckstufe: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 110 °C
• Werkstoff Gehäuse: Rotguss (Bronze)
• Werkstoff Oberteil: Messing
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Zeta-Wert: 1,8
• Höhe Handgriff/Handrad: 161 mm
• Länge Handgriff/Durchmesser Handrad: 70 mm

Das Kemper Standard Freistrom-Absperrventil Figur 191 02 bietet eine zuverlässige und langlebige Lösung für Absperrfunktionen in verschiedenen Anlagen. Mit seiner robusten Konstruktion aus Rotguss und Messing, einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 110 °C ist es für anspruchsvolle Flüssigkeitssysteme geeignet. Die zahlreichen Zulassungen unterstreichen die hohe Qualität und Sicherheit dieser Armatur.

Produktspezifikation

• Hersteller-Warengruppe: Absperrarmaturen
• Hersteller-Produktgruppe: STANDARD Freistrom-Absperrventile
• Hersteller-Artikelnummer: 1910204000
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Edelstahlsitzring: nein
• Unter Druck austauschbare Spindelabdichtung: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 1,8
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 110
• Spindel und/oder Handrad ansteigend: ja
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: ja
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 21,4
• Länge Anschluss 2: 21,4
• Höhe Handgriff/Handrad: 161
• Länge Handgriff/Durchmesser Handrad: 70
• Ventilwinkel: 45
• Winkel der Spindel: 45
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Standanzeiger: nein
• Nenndurchmesser: DN 40
• Kopfstücktyp: geschraubt
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Federschließend (NC): nein
• Federöffnend (NO): nein
