Kemper Standard Freistrom-Absperrventil ohne Entleerung, Mapress-Verschr. DN 15/15, PN 16, Rotguss/Messing, Figur 174 20 VT

Kemper Standard Freistrom-Absperrventil ohne Entleerung, Mapress-Verschr. DN 15/15, PN 16, Rotguss/Messing, Figur 174 20 VT

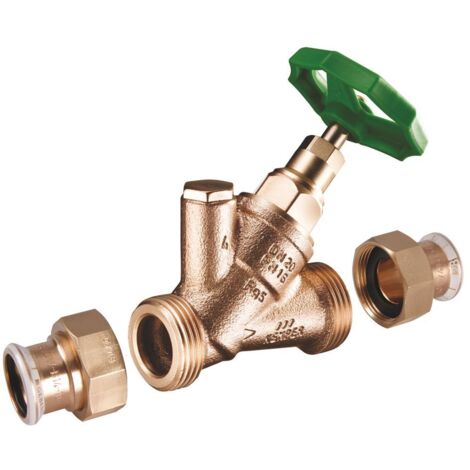

Das Kemper Standard Freistrom-Absperrventil ohne Entleerung, Figur 174 20 VT, ist eine robuste Armatur für den Einsatz in Rohrleitungssystemen. Es ist als Set inklusive Rotguss-Pressverschraubungen für Geberit MAPRESS Kupfer- und Edelstahlrohr konzipiert und bietet eine Nennweite von DN 15 sowie eine Druckstufe von PN 16. Das Ventil besteht aus einem Rotguss-Gehäuse und einem Messing-Oberteil und ist für eine maximale Betriebstemperatur von 110 °C ausgelegt.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Kemper Standard Freistrom-Absperrventil ist für Langlebigkeit und Zuverlässigkeit konzipiert. Das Gehäuse besteht aus hochwertigem Rotguss, während das Oberteil aus Messing gefertigt ist. Die im Set enthaltenen Pressverschraubungen sind ebenfalls aus Rotguss und speziell für die Verwendung mit Geberit MAPRESS Kupfer- und Edelstahlrohr ausgelegt. Diese Materialkombination bietet eine hohe Korrosionsbeständigkeit und Robustheit im täglichen Betrieb. Eine wartungsfreie Spindelabdichtung mit einer selbstfettenden EPDM-Lippendichtung sorgt für eine dauerhaft zuverlässige Funktion des Ventils. Das Spindelgewinde ist außerhalb des Mediums positioniert, was die Lebensdauer erhöht und die Wartung vereinfacht. Das Ventil ist totraumfrei konstruiert und verfügt über ein grünes Handrad zur einfachen Bedienung. Es ist als Ausführung ohne Entleerung konzipiert, wobei eine Nachrüstung einer Entleerung nicht möglich ist.

Welche Anschlussmöglichkeiten bietet das Ventil?

Das Absperrventil ist mit Rotguss-Pressverschraubungen für Geberit MAPRESS Kupfer- und Edelstahlrohre ausgestattet. Die Anschlüsse sind als Pressmuffen ausgeführt und ermöglichen eine totraumfreie Installation. Der Nenndurchmesser beträgt DN 15, passend für Rohrsysteme mit diesem Durchmesser.

Welche Normen und Zulassungen erfüllt das Kemper Standard Freistrom-Absperrventil?

Das Kemper Standard Freistrom-Absperrventil erfüllt eine Reihe wichtiger Normen und verfügt über relevante Zulassungen. Dazu gehören die DVGW-Zulassung und die Konformität nach UBA BWGL Metalle. Für Nennweiten bis DN 32 besitzt das Ventil eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1. Weitere relevante Normen sind DIN EN 1213, sowie die ÜA-Reg.-Nr. R-15.2.3-21-17048 und die WIEN-ZERT-Zertifizierung, die die hohe Qualität und Sicherheit des Produkts unterstreichen.

Welche technischen Eigenschaften sind besonders hervorzuheben?

Das Ventil ist für einen maximalen Betriebsdruck von PN 16 ausgelegt und kann Mediumtemperaturen bis zu 110 °C dauerhaft standhalten. Es ist freistromfähig und verfügt über einen Zeta-Wert von 2,3. Die Bedienung erfolgt über ein 60 mm großes Handrad, das Spindel- und Handradbewegungen sind ansteigend ausgeführt. Das Ventil ist nicht mit einer Entleerung ausgestattet und diese kann auch nicht nachgerüstet werden.

Technische Daten

• Druckstufe: PN 16
• Max. Betriebstemperatur: 110 °C
• Nenndurchmesser: DN 15
• Werkstoff Gehäuse: Rotguss (Bronze)
• Werkstoff Oberteil: Messing
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Anschluss: Pressmuffe
• Bedienung: Handrad
• Zeta-Wert: 2,3
• Länge Handgriff/Durchmesser Handrad: 60

Das Kemper Standard Freistrom-Absperrventil in der Ausführung Figur 174 20 VT ist eine zuverlässige und langlebige Lösung für Absperrfunktionen in Trinkwasserinstallationen. Mit seiner robusten Konstruktion aus Rotguss und Messing, der wartungsfreien EPDM-Spindelabdichtung und den Geberit MAPRESS-kompatiblen Pressverschraubungen bietet es eine hohe Betriebssicherheit. Die Druckstufe von PN 16 und die maximale Betriebstemperatur von 110 °C unterstreichen die Leistungsfähigkeit dieser Armatur.

Lieferumfang

• 1x Kemper Standard Freistrom-Absperrventil
• 2x Rotguss-Pressverschraubung

Produktspezifikation

• Hersteller-Warengruppe: Absperrarmaturen
• Hersteller-Produktgruppe: STANDARD Freistrom-Absperrventile
• Hersteller-Artikelnummer: 17420015VT
• Oberflächenschutz: unbehandelt
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Edelstahlsitzring: nein
• Unter Druck austauschbare Spindelabdichtung: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 2,3
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 110
• Spindel und/oder Handrad ansteigend: ja
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: ja
• Druckstufe Flansch: PN 16
• Länge Handgriff/Durchmesser Handrad: 60
• Ventilwinkel: 45
• Winkel der Spindel: 45
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Standanzeiger: nein
• Nenndurchmesser: DN 15
• Kopfstücktyp: geschraubt
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Konturcode: M
• Trinkwasserkonform nach UBA: Ja
