Kemper Standard Freistrom-Absperrventil ohne Entleerung, Mapress-Verschr. DN 25/28, PN 16, Rotguss/Messing, Figur 174 20 VT

Kemper Standard Freistrom-Absperrventil ohne Entleerung, Mapress-Verschr. DN 25/28, PN 16, Rotguss/Messing, Figur 174 20 VT

Das Kemper Standard Freistrom-Absperrventil ohne Entleerung, Figur 174 20 VT, ist eine robuste Armatur aus Rotguss und Messing. Es ist speziell für den Einsatz in Rohrleitungssystemen mit Geberit MAPRESS Kupfer- und Edelstahlrohr konzipiert und bietet eine zuverlässige Absperrfunktion. Das Ventil ist totraumfrei, verfügt über eine wartungsfreie Spindelabdichtung und ist für eine Druckstufe von PN 16 sowie eine maximale Betriebstemperatur von 110 °C ausgelegt.

Welche Materialien zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus hochwertigem Rotguss (Bronze Rg 5), während das Oberteil aus Messing gefertigt ist. Die primäre Spindeldichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM), was eine wartungsfreie Funktion sicherstellt. Die Rotguss-Pressverschraubungen sind speziell für Geberit MAPRESS Kupfer- und Edelstahlrohr ausgelegt.

Welche Besonderheiten bietet die Konstruktion?

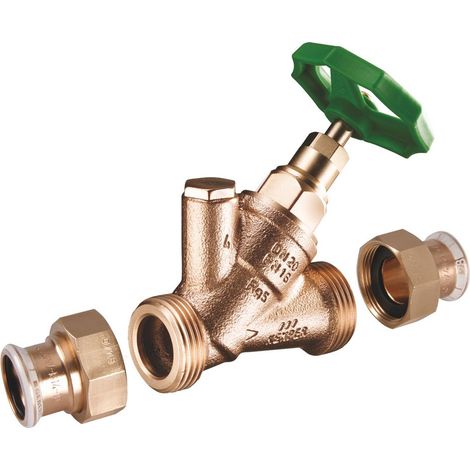

Das Ventil wird als Set inklusive der Verschraubungen geliefert und ist in einer Sonderausführung vertütet. Es verfügt über eine wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung. Das Spindelgewinde befindet sich außerhalb des Mediums, was zur Langlebigkeit und Dichtheit beiträgt. Die Konstruktion ist totraumfrei, wodurch Ablagerungen und Verkeimungen reduziert werden. Die Bedienung erfolgt über ein grünes Handrad. Eine Entleerung ist nicht vorhanden und kann auch nicht nachgerüstet werden.

Welche Anschlussmöglichkeiten bietet das Ventil?

Das Absperrventil ist mit Rotguss-Pressverschraubungen für Geberit MAPRESS Kupfer- und Edelstahlrohre ausgestattet. Die Anschlüsse sind als Pressmuffen ausgeführt und ermöglichen eine sichere und dichte Verbindung. Der Nenndurchmesser beträgt DN 25, passend für Rohrdimensionen 25/28 mm.

Welche technischen Eigenschaften und Zulassungen hat das Ventil?

Das Ventil ist für eine Druckstufe von PN 16 ausgelegt und kann Medien mit einer maximalen Betriebstemperatur von 110 °C dauerhaft führen. Es besitzt eine DVGW-Zulassung und erfüllt die Anforderungen nach UBA BWGL Metalle sowie DIN EN 1213. Bis zu einem Nenndurchmesser von DN 32 verfügt es über eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1. Weitere Zulassungen sind die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT. Der Zeta-Wert beträgt 1,4.

Technische Daten

• Druckstufe: PN 16
• Max. Betriebstemperatur: 110 °C
• Nenndurchmesser: DN 25
• Werkstoff Gehäuse: Bronze (Rotguss Rg 5)
• Werkstoff Oberteil: Messing
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Anschluss: Pressmuffe
• Freistrom: ja
• Zeta-Wert: 1,4
• Bedienung: Handrad (grün)

Das Kemper Standard Freistrom-Absperrventil überzeugt durch seine robuste Bauweise aus Rotguss und Messing sowie die wartungsfreie Spindelabdichtung mit EPDM-Lippendichtung. Mit einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 110 °C ist es für vielfältige Anwendungen in der Trinkwasserinstallation geeignet und bietet eine sichere und langlebige Absperrmöglichkeit. Die totraumfreie Bauweise und die DVGW-Zulassung unterstreichen die Qualität dieser Armatur.

Produktspezifikation

• Hersteller-Warengruppe: Absperrarmaturen
• Hersteller-Produktgruppe: STANDARD Freistrom-Absperrventile
• Hersteller-Artikelnummer: 17420028VT
• Oberflächenschutz: unbehandelt
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Edelstahlsitzring: nein
• Unter Druck austauschbare Spindelabdichtung: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 1,4
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 110
• Spindel und/oder Handrad ansteigend: ja
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: ja
• Druckstufe Flansch: PN 16
• Länge Handgriff/Durchmesser Handrad: 70
• Ventilwinkel: 45
• Winkel der Spindel: 45
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Standanzeiger: nein
• Nenndurchmesser: DN 25
• Kopfstücktyp: geschraubt
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Konturcode: M
• Trinkwasserkonform nach UBA: Ja
