Kermi Schnellmontagekonsolen-Set Typ 11-33 Bauhöhe 300mm Wandabstand 30mm, Weiß

Kermi Schnellmontagekonsolen-Set Typ 11-33 Bauhöhe 300mm Wandabstand 30mm, Weiß

Bauhöhe : 35 mm
Baulänge : 220 mm
Bautiefe : 65 mm

Kermi Schnellmontagekonsole-Set
bestehend aus einer stabilen
Blechkonstruktion zur Wandmontage.
Passend für Kermi Flachheizkörper mit
Aufhängelaschen mit einer Höhe von 25
mm und einer Dicke von 2 mm.
Mit unten positionierten Einhängehaken
zum Aufsetzen des Heizkörpers. Im
oberen Bereich wird der Heizkörper
anhand eines Schnappmechanismus fixiert
und gegen Ausheben, Verschieben und
Abziehen gesichert. Bruchsichere
Schallschutzclips inklusive. Mit
Bohrlochabstand von mind. 100 mm
zwischen oberem Langloch und unterer
Sicherungsbohrung. Mit dritter
Sicherungsbohrung für höhere Tragkraft.
Erleichterte Montage durch
Justierkerben an der Konsole.
Serienfarbe: RAL 9016.
Wandabstand: 30 mm, 50mm oder 60 mm je nach
Ausführung
Für Flachheizkörper in den Bauhöhen:
300 mm, 400 mm, 500 mm, 554 mm, 600 mm,
750 mm, 900 mm oder 954 mm je nach
Ausführung

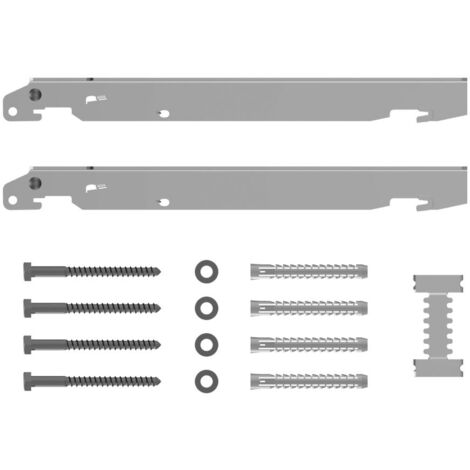

Der Lieferumfang des
Schnellmontagekonsolen-Set besteht aus:
- 2 Konsolen mit Schallschutz
- 1 Verschiebesicherung
- 4 Schrauben, 4 Unterlegscheiben, 4
Dübel
- 1 Montageanleitung

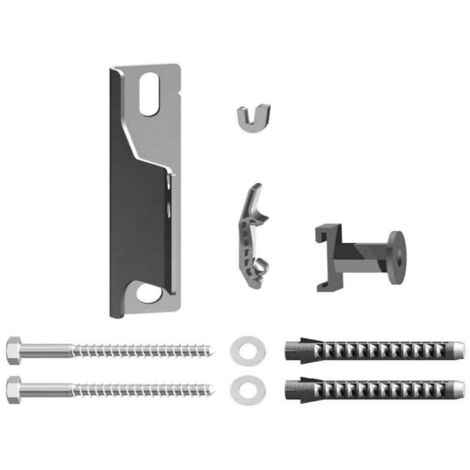

Der Lieferumfang der
Schnellmontagekonsole als 3. Konsole ab
BL 1800 mm (Set) besteht aus:
- 1 Konsole mit Schallschutz
- 2 Schrauben, 2 Unterlegscheiben, 2
Dübel
Konsolenmodell ist entsprechend dem
Heizkörpertyp und -bauhöhe auszuwählen.
Die Anzahl der Befestigungspunkte ist
entsprechend der Baugröße des
Heizkörpers, Einsatzfall / -ort und
vorliegendem Wandbaustoff auszuwählen.
Das Konsolenset erfüllt die
Anforderungsklasse 2 gemäß der
Richtlinie VDI 6036.

Produktspezifikation

• Hersteller-Serie: Zubehör
• Hersteller-Artikelnummer: ZB02620001
• Hersteller-Warengruppe: Zubehör Raumklima
• Hersteller-Produktgruppe: Zubehör Heiztechnik Befestigungen
• Farbe: Weiß RAL 9016 seidenglanz
• Bauhöhe: 35
• Länge: 220
• Bautiefe: 65
