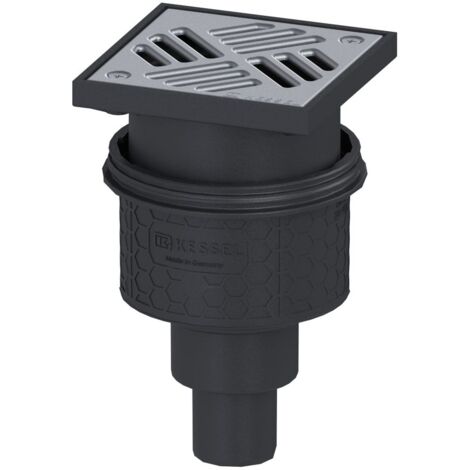

Kessel Practicus Boden-/Deckenablauf DN 50, Schlitzrost, Auslauf senkrecht, verschraubt

Kessel Practicus Boden-/Deckenablauf DN 50, Schlitzrost, Auslauf senkrecht, verschraubt

Der Kessel Practicus Boden-/Deckenablauf DN 50 mit Schlitzrost und senkrechtem Auslauf ist eine robuste Kunststofflösung für die Punktentwässerung. Er zeichnet sich durch ein teleskopisch höhenverstellbares Aufsatzstück, einen herausnehmbaren Geruchsverschluss und eine verschraubte Edelstahlabdeckung aus. Dieses Produkt erfüllt besondere Schallschutzanforderungen und ist für den Einsatz in Betonböden mit einer Belastungsklasse von K 3 geeignet.

Wie ist der Kessel Practicus konstruiert und welche Materialien werden verwendet?

Der Boden-/Deckenablauf Practicus besteht aus einem widerstandsfähigen Grundkörper aus Polypropylen (PP) mit einem senkrechten Stutzen für den Anschluss. Das teleskopisch höhenverstellbare Aufsatzstück ist aus ABS gefertigt. Die Abdeckung, ein Schlitzrost im Kessel-Design, wird aus poliertem Edelstahl 1.4301 (V2A) hergestellt und ist verschraubt. Der Rahmen des Rostes besteht ebenfalls aus ABS. Der Ablauf ist zudem mit einem Anschlussrand, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet.

Welche technischen Merkmale und Normen erfüllt der Ablauf?

Der Kessel Practicus dient der effizienten Punktentwässerung und ist für den Einsatz in Betonböden konzipiert. Er verfügt über eine Nennweite von DN 50 und einen Rohraußendurchmesser von 50 mm. Die Sperrwasserhöhe beträgt 50 mm, was den integrierten Geruchsverschluss effektiv unterstützt. Eine Ablaufleistung von 2 Litern pro Sekunde wird bei einem Aufstau von 20 mm erreicht. Das Gitter ist arretierbar und verschraubt, was eine sichere Verriegelung bietet. Der Ablauf entspricht der Norm EN 1253-1 und erfüllt die Belastungsklasse K 3.

Welche Besonderheiten bietet der Ablauf hinsichtlich Schallschutz und Abdichtung?

Der Boden-/Deckenablauf Practicus erfüllt besondere Schallschutzanforderungen, die durch Messungen des Fraunhofer Instituts Stuttgart bestätigt wurden. Die Abdichtung am Aufsatzstück und am Grundkörper erfolgt jeweils über einen Anschlussrand, was eine zuverlässige Abdichtung gegen Wasseraustritt sicherstellt. Der herausnehmbare Geruchsverschluss mit Lippendichtung sorgt für eine hygienische und geruchsfreie Entwässerung.

Welche Abmessungen sind für den Kessel Practicus relevant?

Die Abmessungen des Ablaufs betragen 135 mm in Länge und Breite. Die Abdeckung hat eine Länge und Breite von 138 mm sowie eine Höhe von 16 mm. Der Rahmen misst 150 mm in Länge und Breite. Für die Montage sind Aussparungsmaße von 180 mm in Länge und Breite erforderlich. Das Nettogewicht des Ablaufs beträgt 1,27 kg, das Bruttogewicht 1,64 kg.

Technische Daten

• Nennweite (DN): 50
• Rohraußendurchmesser: 50 mm
• Ablaufleistung: 2 l/s (mit 20 mm Aufstau)
• Sperrwasserhöhe: 50 mm
• Belastungsklasse: K 3 (EN 1253-1)
• Material Grundkörper: PP
• Material Abdeckung: Edelstahl 1.4301 (V2A)
• Stutzen Ausführung: senkrecht
• Abdeckung Länge: 138 mm
• Abdeckung Breite: 138 mm

Der Kessel Practicus Boden-/Deckenablauf DN 50 bietet eine robuste und schalloptimierte Lösung für die Punktentwässerung. Mit seiner Ablaufleistung von 2 Litern pro Sekunde und der Nennweite DN 50 ist er für vielfältige Anwendungen geeignet. Das langlebige Design aus Kunststoff und Edelstahl, kombiniert mit dem höhenverstellbaren Aufsatzstück und dem Geruchsverschluss, macht ihn zu einer funktionalen Wahl für moderne Bauprojekte.

Produktspezifikation

• Hersteller-Warengruppe: WG Ablauftechnik
• Hersteller-Produktgruppe: Ultraflach - Serienartikel
• Hersteller-Artikelnummer: 45250.11
• Rohraußendurchmesser: 50
• Sandbeschichtet: nein
• Herausnehmbarer Geruchsverschluss: ja
• Geeignet für Betonboden: ja
• Ablaufleistung: 2
• Sperrwasserhöhe: 50
• Material Bodenabfluss: Kunststoff
• Material Gitter: rostfreier Stahl
• Richtung Auslass: vertikal
• Breite Gitter: 150
• Länge Gitter: 150
• Werkstoffgüte des Gitters: Edelstahl 304 (1.4301)
• Gitter arretierbar: ja
• Trinkwasserkonform nach UBA: Ja
