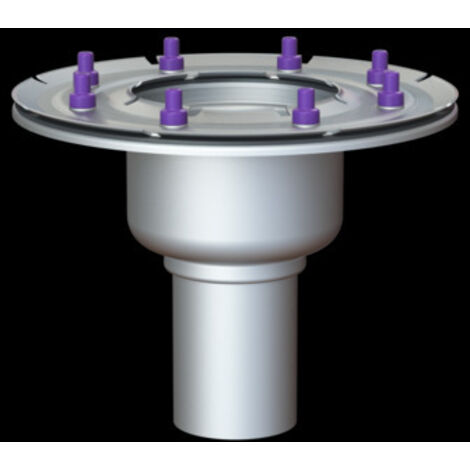

Kessel Ferrofix Grundkörper Pressflansch System 125 DN 70, Auslauf senkrecht

Kessel Ferrofix Grundkörper Pressflansch System 125 DN 70, Auslauf senkrecht

Der Kessel Ferrofix Grundkörper Pressflansch System 125 DN 70 mit senkrechtem Auslauf ist eine robuste Lösung für die Punktentwässerung. Gefertigt aus Edelstahl 1.4301 (V2A), ist dieser Grundkörper des Systems 125 mit einem Pressdichtungsflansch ausgestattet, der eine sichere Anbindung an verschiedene Dichtungsbahnen ermöglicht. Er ist ideal für den Einsatz in Betonböden und verfügt über einen herausnehmbaren Geruchsverschluss sowie eine Bauzeitschutzabdeckung.

Wie ist der Grundkörper konstruiert und welche Materialien werden verwendet?

Der Grundkörper besteht aus Edelstahl 1.4301 (V2A), was eine hohe Korrosionsbeständigkeit und Langlebigkeit ermöglicht. Der Auslaufstutzen ist senkrecht angeordnet und für den Anschluss an SML-Rohre mit einem Außendurchmesser von 78 mm geeignet. Die Konstruktion umfasst einen herausnehmbaren Geruchsverschluss, der eine hygienische und wartungsfreundliche Nutzung unterstützt. Zudem ist eine Bauzeitschutzabdeckung integriert, die den Ablauf während der Bauphase schützt.

Wie funktioniert die Abdichtung mit dem Pressdichtungsflansch?

Der Pressdichtungsflansch ist mit Bolzen und Schrauben aus Edelstahl ausgestattet und dient dem sicheren Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Diese Abdichtungstechnik ist speziell für die Ausbildung wasserdichter Abdichtungen konzipiert. Dabei dürfen ausschließlich vom Hersteller geprüfte Dichtungsbahnen verwendet werden, um für eine zuverlässige Dichtigkeit zu sorgen.

Welche Normen und Zulassungen erfüllt das Produkt?

Der Grundkörper entspricht der Norm EN 1253-1 und verfügt über mehrere Zulassungen, darunter Z-19.53-2414, Z-19.53-2414_V, Z-19.17-1719 und Z-19.17-1719_V. Diese Zertifikate bestätigen die Eignung und Qualität des Produkts für den Einsatz in der professionellen Entwässerungstechnik.

Welche Maße und Gewichte sind für die Planung relevant?

Der Grundkörper hat eine Nennweite (DN) von 70 und einen Außendurchmesser von 78 mm. Die Sperrwasserhöhe beträgt 50 mm, was für eine effektive Geruchsabsperrung sorgt. Die Abmessungen des Produkts betragen 273 mm in Länge und Breite sowie 201 mm in der Höhe. Das Nettogewicht liegt bei 2,13 kg.

Welche Vorteile bietet der Kessel Ferrofix Grundkörper für die Praxis?

Der Edelstahl-Grundkörper ist besonders widerstandsfähig gegen mechanische Belastungen und chemische Einflüsse, was ihn ideal für den Einsatz in Betonböden macht. Die Kombination aus herausnehmbarem Geruchsverschluss und Pressflansch-Abdichtung sorgt für eine sichere und wartungsfreundliche Lösung. Die senkrechte Ausführung des Auslaufs erleichtert den Anschluss an gängige Rohrsysteme und unterstützt eine effiziente Entwässerung.

Technische Daten

• System: 125
• Nennweite (DN): 70
• Außendurchmesser (DA): 78 mm
• Sperrwasserhöhe: 50 mm
• Material Grundkörper: Edelstahl 1.4301 (V2A)
• Auslaufrichtung: senkrecht
• Norm: EN 1253-1
• Gewicht netto: 2,13 kg
• Abmessungen (L x B x H): 273 mm x 273 mm x 201 mm
• Geeignet für Betonboden: ja

Der Kessel Ferrofix Grundkörper Pressflansch System 125 DN 70 bietet eine robuste und langlebige Lösung für die Punktentwässerung in Betonböden. Mit seiner hochwertigen Edelstahlkonstruktion, der sicheren Pressflansch-Abdichtung und dem herausnehmbaren Geruchsverschluss erfüllt er die Anforderungen an eine zuverlässige und wartungsfreundliche Entwässerung. Die technischen Eigenschaften wie die Sperrwasserhöhe von 50 mm und die Nennweite DN 70 unterstützen eine effiziente Funktionalität in der Praxis.

Produktspezifikation

• Hersteller-Warengruppe: WG Ablauftechnik
• Hersteller-Produktgruppe: Ultraflach - Serienartikel
• Hersteller-Artikelnummer: 54210
• Rohraußendurchmesser: 75
• Herausnehmbarer Geruchsverschluss: ja
• Geeignet für Betonboden: ja
• Sperrwasserhöhe: 50
• Material Bodenabfluss: rostfreier Stahl
• Richtung Auslass: vertikal
• Trinkwasserkonform nach UBA: Ja
