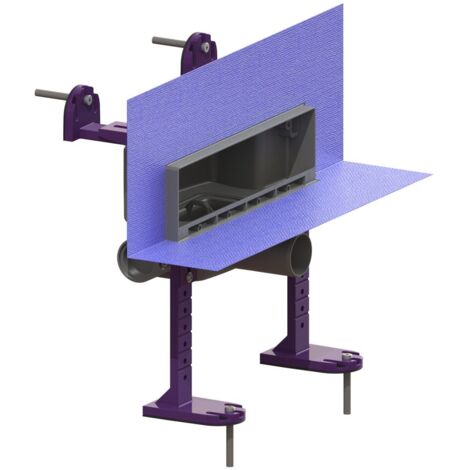

Kessel Grundkörper Wandablauf Scada DN 50, mit befestigter Dichtmanschette

Kessel Grundkörper Wandablauf Scada DN 50, mit befestigter Dichtmanschette

Der Kessel Grundkörper Wandablauf Scada DN 50 mit befestigter Dichtmanschette ist eine robuste Lösung für die Wand- und Bodenentwässerung im Innenbereich. Er ist Teil der Scada-Serie und zeichnet sich durch seine Nennweite von 50 mm sowie eine werksseitig angebrachte Dichtmanschette nach DIN 18534 aus. Der Ablaufkörper ist mit einem herausnehmbaren Geruchsverschluss ausgestattet und bietet flexible Anschlussmöglichkeiten vorne sowie seitlich links oder rechts. Typische Einsatzbereiche sind Betonböden in Gebäuden, wo eine zuverlässige und normgerechte Entwässerung erforderlich ist.

Aus welchen Materialien besteht der Kessel Grundkörper Scada und wie ist er konstruiert?

Der Grundkörper für Wandabläufe Scada ist aus robustem ABS-Kunststoff gefertigt, was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Auch der Rahmen und das Aufsatzstück bestehen aus ABS. Er verfügt über einen waagerecht ausgeführten Stutzen mit einem Rohraußendurchmesser von 58 mm. Die Abmessungen betragen 362 mm in der Länge, 195 mm in der Breite und 353 mm in der Höhe. Das Nettogewicht liegt bei 1,21 kg.

Welche Abdichtungs- und Geruchsverschlussmerkmale bietet der Wandablauf Scada?

Der Grundkörper ist mit einer werksseitig angebrachten Dichtmanschette (WaD) ausgestattet, die eine Abdichtung im Verbund gemäß DIN 18534 sicherstellt. Ein herausnehmbarer Geruchsverschluss mit einer Sperrwasserhöhe von 22 mm ist integriert, um das Eindringen von Kanalgerüchen zu verhindern. Diese Merkmale tragen zu einer sicheren und hygienischen Entwässerung bei.

Welche Leistung bietet der Kessel Grundkörper Scada und für welche Anwendungen ist er geeignet?

Die Ablaufleistung beträgt 0,5 Liter pro Sekunde bei einem Aufstau von 20 mm. Der Ablaufkörper ist für die Wand- und Bodenentwässerung im Innenbereich konzipiert und eignet sich auch für den Einsatz in Betonböden. Die Auslaufrichtung ist waagrecht, und die flexible Gestaltung ermöglicht Anschlussmöglichkeiten nach vorne, seitlich links oder seitlich rechts, was die Anpassung an unterschiedliche Installationsbedingungen erleichtert. Eine Kombination mit den passenden Ablaufblenden der Scada-Serie ist vorgesehen.

Technische Daten

• Nennweite (DN): 50
• Rohraußendurchmesser (DA): 58 mm
• Material Grundkörper: ABS
• Sperrwasserhöhe: 22 mm
• Ablaufleistung (bei 20 mm Aufstau): 0,5 l/s
• Auslaufrichtung: waagrecht
• Gewicht netto: 1,21 kg
• Länge: 362 mm
• Breite: 195 mm
• Höhe: 353 mm

Der Kessel Grundkörper Wandablauf Scada DN 50 bietet eine zuverlässige und flexible Lösung für die Entwässerung in Innenräumen. Mit einer Ablaufleistung von 0,5 l/s und einer Sperrwasserhöhe von 22 mm ist er für verschiedene Anforderungen geeignet. Die werksseitig angebrachte Dichtmanschette nach DIN 18534 und der herausnehmbare Geruchsverschluss stellen eine sichere und hygienische Funktion sicher.

Produktspezifikation

• Hersteller-Warengruppe: WG Ablauftechnik
• Hersteller-Produktgruppe: Scada - Serienartikel
• Hersteller-Artikelnummer: 48000M
• Rohraußendurchmesser: 58
• Herausnehmbarer Geruchsverschluss: ja
• Geeignet für Betonboden: ja
• Ablaufleistung: 0,5
• Sperrwasserhöhe: 22
• Material Bodenabfluss: Kunststoff
• Richtung Auslass: horizontal
• Trinkwasserkonform nach UBA: Ja
