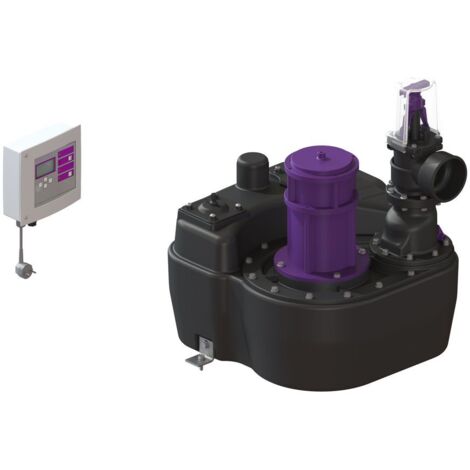

KESSEL 28648-C Hebeanlage Aqualift F

Die Hebeanlage
für fäkalienhaltiges und
fäkalienfreies Abwasser ist mit
einer überflutbaren Pumpe sowie
einem Rückflussverhinderer
ausgestattet. Der Sammelbehälter
aus dauerhaft beständigem
Kunststoff -PE- bietet universale
Anschlussmöglichkeiten und hat eine
verschraubte Reinigungsöffnung.

Ausführung
Anlagenart: Einzelanlage
Absperreinrichtung: Schieber aus
Kunststoff
Haltewinkel für die
Auftriebssicherung: ja
Schalldämmmatte: ja
Resistant: beständig gegen
salzhaltige Medien, Abwasser aus
Enthärtungsanlagen sowie
kondensathaltiges Abwasser aus
Heizungsanlagen
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Druckabgang: waagrecht

Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-1
Abwasserart: fäkalienhaltig
Einbausituation: freie Aufstellung
Auslieferungszustand:
installationsfertig -elektrische
Komponenten, Verbindungsteile sind
bauseits anzuschließen-
Anlagen Typ: Mono

Abmessungen
Gewicht netto: 48,31 kg
Gewicht brutto: 50 kg
Breite: 525 mm
Höhe: 664 mm
Länge: 564 mm
Verpackungsmaß Breite: 530 mm
Verpackungsmaß Höhe: 370 mm
Verpackungsmaß Länge: 645 mm

Behälter/Grundkörper
Druckabgang -DN-: 100
Druckabgang -DA-: 110 mm
Anschluss für Handmembranpumpe
-DN-: 32
Entlüftungsanschluss -DN-: 70
Abstand Rohrmitte Auslauf zu
Behälterboden: 466 mm
Abstand Rohrsohle Zulauf zu
Behälterboden: 125 mm
Abstand Rohrmitte Zulauf zu
Behälterboden: 180 mm
Zulauf max. Anbohrung -DN-: 150 mm
Zulauf Nennweite -DA-: 110 mm
Zulauf Nennweite -DN-: 100
Zulauf Anzahl: 1
Nutzvolumen: 20 l
Behältervolumen: 50 l

Fördereinrichtung
Pumpe: SPF 1400
Anzahl Pumpen: 1
Gewicht Pumpe: 25 kg
Anschlusstyp: codierter Stecker
Nennstrom: 7,3 A
Länge Netzanschlussleitung Pumpe: 5
m
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,98
Schutzart Pumpe: IP 68 -3m/48h-
Temperaturüberwachung: integriert
Förderguttemperatur -dauerhaft-
max.: 40 Grad C
Förderleistung max.: 38 m3/h
Förderhöhe max.: 7 m
Drehzahl: 1370 U/min
Leistung P1: 1,6 kW
Leistung P2: 1,1 kW
Betriebsart: S3 - 50 %
Typ Anschlussleitung Pumpe: H07RN-F
3G 1,0 mm2
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 40 mm

Steuerung
Alarmgeber: Tauchrohr
Instrument Niveauerfassung:
Tauchrohr
Art Niveauerfassung: pneumatisch
