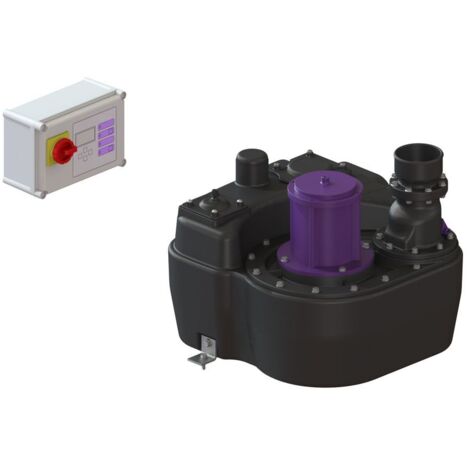

Kessel Aqualift F Hebeanlage Mono Comfort 400V SPF 1500-S3, ohne Schieber, 8m Förderhöhe

Kessel Aqualift F Hebeanlage Mono Comfort 400V SPF 1500-S3, ohne Schieber, 8m Förderhöhe

Die Kessel Aqualift F Hebeanlage Mono Comfort 400V SPF 1500-S3 ist eine leistungsstarke Einzelanlage für die Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser. Konzipiert für die freie Aufstellung, ist sie mit einer überflutbaren SPF 1500 Pumpe ausgestattet und erreicht eine maximale Förderhöhe von 8 Metern. Das integrierte Schaltgerät Comfort sorgt für eine zuverlässige Steuerung.

Wie ist die Hebeanlage konstruiert und welche Materialien werden verwendet?

Der Sammelbehälter der Kessel Aqualift F Hebeanlage besteht aus dauerhaft beständigem Polyethylen (PE) und bietet universale Anschlussmöglichkeiten. Eine verschraubte Reinigungsöffnung ist vorhanden. Das Behältervolumen beträgt 50 Liter, wovon 20 Liter als Nutzvolumen zur Verfügung stehen. Die Anlage ist mit einem integrierten Rückflussverhinderer ausgestattet und verfügt über eine Absperreinrichtung ohne Schieber. Haltewinkel für die Auftriebssicherung sowie eine Schalldämmmatte sind vorhanden, um den Betrieb zu optimieren. Der Druckabgang ist senkrecht ausgeführt und hat einen Nenndurchmesser von DN 100 (Außendurchmesser 110 mm). Die Hebeanlage entspricht der Norm EN 12050-1 und ist in schwarzer Farbe gehalten.

Welche Leistung bietet die integrierte Pumpe?

Die Hebeanlage ist mit einer überflutbaren Pumpe vom Typ SPF 1500-S3 ausgestattet. Diese Pumpe verfügt über ein Freistromrad mit einem freien Kugeldurchgang von 40 mm. Die Schutzart der Pumpe ist IP 68 (3m/48h) und die Isolationsklasse F bei Schutzklasse I. Die maximale Förderleistung beträgt 40 m³/h bei einer maximalen Förderhöhe von 8 Metern. Die Drehzahl liegt bei 1415 U/min. Die aufgenommene Motorleistung (P1) beträgt 1,4 kW und die Motorausgangsleistung (P2) 1,1 kW. Der Nennstrom beträgt 2,7 A. Die maximale Förderguttemperatur im Dauerbetrieb liegt bei 40 °C. Eine integrierte Temperaturüberwachung ist vorhanden. Die Betriebsart ist S3 - 50 %. Die Anschlussleitung der Pumpe vom Typ H07RN-F 7G 1,5 mm² hat eine Länge von 5 Metern.

Welche Funktionen bietet das Comfort Schaltgerät?

Die Steuerung der Hebeanlage erfolgt über ein Comfort Schaltgerät mit der Schutzart IP 54. Die Betriebsspannung beträgt 400 V. Ein Motorschutzschalter ist integriert. Die Niveauerfassung erfolgt pneumatisch mittels Tauchrohr, welches auch als Alarmgeber dient. Das Schaltgerät bietet einen potentialfreien Kontakt, eine GSM-Schnittstelle, eine Logbuchfunktion und eine mehrzeilige Displayanzeige. Eine Batteriepufferung sowie ein Selbstdiagnosesystem (SDS) sind ebenfalls vorhanden. Die Kommunikation ist vorbereitet und eine Kommunikationsschnittstelle RS-232 ist integriert.

Welche Anschluss- und Einbaumerkmale sind zu beachten?

Die Hebeanlage ist für den Anschluss an ein Rohrende mit einem Zulauf von DN 100 (Außendurchmesser 110 mm) ausgelegt. Die maximale Anbohrung für den Zulauf beträgt DN 150. Ein Anschluss für eine Handmembranpumpe DN 32 sowie ein Entlüftungsanschluss DN 70 sind vorhanden. Der Abstand der Rohrsohle des Zulaufs zum Behälterboden beträgt 125 mm, der Abstand der Rohrmitte des Zulaufs zum Behälterboden 180 mm. Die Anlage verfügt über einen Zulauf. Die Hebeanlage ist für die freie Aufstellung vorgesehen und nicht für den Außeneinsatz geeignet. Sie wird installationsfertig ausgeliefert, wobei elektrische Komponenten und Verbindungsteile bauseits anzuschließen sind.

Technische Daten

• Behältervolumen: 50 l
• Nutzvolumen: 20 l
• Max. Förderhöhe: 8 m
• Max. Förderleistung: 40 m³/h
• Leistung P1: 1,4 kW
• Leistung P2: 1,1 kW
• Drehzahl: 1415 U/min
• Nennstrom: 2,7 A
• Betriebsspannung: 400 V
• Schutzart Pumpe: IP 68

Die Kessel Aqualift F Hebeanlage Mono Comfort 400V SPF 1500-S3 bietet eine leistungsstarke und zuverlässige Lösung für die Abwasserentsorgung. Mit einer maximalen Förderhöhe von 8 Metern, einer Förderleistung von bis zu 40 m³/h und einer Motorleistung von 1,4 kW ist sie für anspruchsvolle Anwendungen geeignet. Das integrierte Comfort Schaltgerät mit Selbstdiagnosesystem und GSM-Schnittstelle sorgt für einen sicheren und komfortablen Betrieb in freier Aufstellung.

Produktspezifikation

• Hersteller-Warengruppe: WG Pumpentechnik
• Hersteller-Produktgruppe: Aqualift F Duo - Serienartikel
• Hersteller-Artikelnummer: 28751
• Nennstrom: 2,7
• Baulänge: 525
• Bauhöhe: 539
• Behältervolumen: 50
• Kabellänge: 5
• Max. Volumenstrom: 40
• Max. Förderhöhe: 8
• Mit Entlüftung: ja
• Drehzahl: 1415
• Umgebungstemperatur: 0 - 50
• Potentialfreier Schaltkontakt: ja
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 400
• Explosionsgeschützt: nein
• Schutzart (IP): IP68
• Mit Kommunikationsschnittstelle RS-232: ja
• Mit Kommunikationsschnittstelle RS-485: nein
• Geeignet für Außeneinsatz: nein
• Aufgenommene Motorleistung (P1) pro Motor: 1,4
• Motorausgangsleistung (P2): 1,1
• Kommunikation: vorbereitet
• Nennbetriebsart: S3
• Unterstützt Protokoll für Modbus RTU: nein
• Mit Schneidwerk: nein
• Anzahl der Einlassöffnungen: 1
• Werkstoff des Pumpengehäuses: Gusseisen
• Isolationsklasse nach IEC: F
• Max. Partikelgröße: 40
• Anzahl der Pumpen: 1
• Aufstellung hinter dem WC: nein
• Mediumtemperatur (Dauerbetrieb): 40
• Geeignet für Fäkalien: ja
• Mit Rückschlagklappe: ja
• Anschluss Einlassseite: Rohrende
• Nenndurchmesser, Anschluss Einlassseite: DN 100
• Nenndurchmesser, Anschluss Auslassseite: DN 100
• Rohraußendurchmesser, Anschluss Einlassseite: 110
• Rohraußendurchmesser, Anschluss Auslassseite: 110
