Kessel Hebeanlage Aqualift S 100 Tronic, GTF 600, freie Aufstellung

Kessel Aqualift S Hebeanlage 100 Tronic GTF 600 S1, freie Aufstellung

Die Kessel Aqualift S Hebeanlage 100 Tronic GTF 600 S1 ist eine robuste Einzelanlage für die freie Aufstellung, konzipiert für die zuverlässige Entsorgung von fäkalienfreiem Abwasser. Ausgestattet mit einer überflutbaren GTF 600 Pumpe und einem intelligenten Comfort Schaltgerät, bietet sie eine effiziente Lösung für Gebäude, in denen eine geruchsdichte und sichere Abwasserförderung erforderlich ist.

Aufbau und Material der Hebeanlage

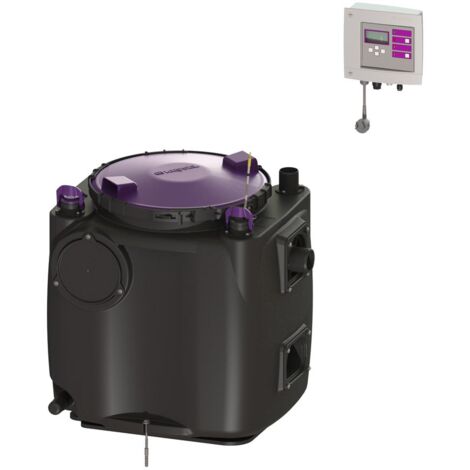

Der Sammelbehälter der Hebeanlage besteht aus dauerhaft beständigem Polyethylen (PE) und verfügt über ein Nutzvolumen von 50 Litern bei einem Gesamtbehältervolumen von 120 Litern. Der schwarze Behälter ist mit einem violetten Kunststoffdeckel versehen, der mittels Schnellspannverschluss geruchsdicht verschließt. Ein offener Pumpenraum und Einhandverschlüsse ermöglichen die einfache Entnahme der Komponenten. Die Anlage ist als Einzelanlage für die freie Aufstellung konzipiert und wird vormontiert geliefert, wobei Pumpen, Sensorik und Schaltgerät bauseits zu montieren beziehungsweise anzuschließen sind.

Pumpentechnik und Leistungsmerkmale

Die Hebeanlage ist mit einer überflutbaren GTF 600 Pumpe ausgestattet, die im Dauerbetrieb (S1) arbeitet. Sie erreicht eine maximale Förderleistung von 12 Kubikmetern pro Stunde und eine maximale Förderhöhe von 8 Metern bei einer Drehzahl von 2750 Umdrehungen pro Minute. Die Motoraufnahmeleistung (P1) beträgt 0,65 kW und die Motorausgangsleistung (P2) 0,4 kW. Die Pumpe ist für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt und verfügt über ein Freistromlaufrad mit einem freien Kugeldurchgang von 10 mm. Die Schutzart der Pumpe ist IP 68 (bis 3 Meter Eintauchtiefe), die Isolationsklasse F und die Schutzklasse I. Die Anschlussleitung der Pumpe ist 5 Meter lang und mit einem codierten Stecker versehen.

Steuerung und Sicherheitsfunktionen

Die Pumpensteuerung erfolgt über das Comfort Schaltgerät, das eine akustische und optische Alarmmeldung bietet. Es ist mit einem Motorschutzschalter und einer pneumatischen Niveauerfassung mittels Tauchrohr ausgestattet. Die Schutzart des Schaltgeräts ist IP 54. Es arbeitet mit einer Betriebsspannung von 230 V bei 50 Hz und verfügt über ein 1,4 Meter langes Anschlusskabel mit codiertem Stecker. Das Schaltgerät bietet zudem eine mehrzeilige Displayanzeige, eine Logbuchfunktion, Batteriepufferung und ein Selbstdiagnosesystem (SDS). Optional sind ein potentialfreier Kontakt, eine GSM-Schnittstelle und eine USB-Schnittstelle verfügbar.

Normen und Einsatzbedingungen

Die Hebeanlage entspricht der Norm EN 12050-2 und ist ausschließlich für die Förderung von fäkalienfreiem Abwasser vorgesehen. Sie ist nicht für den Außeneinsatz geeignet und arbeitet geruchsdicht. Die zulässige Umgebungstemperatur für den Betrieb liegt zwischen 0 und 50 °C.

Technische Daten

• Behältervolumen: 120 l
• Zulauf Nennweite: DN 100
• Druckabgang: DN 50 (DA 63 mm)
• Maximale Förderleistung: 12 m³/h
• Maximale Förderhöhe: 8 m
• Leistung P1: 0,65 kW
• Schutzart Pumpe: IP 68 (3m)
• Schutzart Schaltgerät: IP 54
• Freier Kugeldurchgang: 10 mm
• Abmessungen (L x B x H): 670 mm x 530 mm x 650 mm

Die Kessel Aqualift S Hebeanlage 100 Tronic GTF 600 S1 stellt eine effiziente und sichere Lösung für die Entsorgung von fäkalienfreiem Abwasser dar. Mit ihrer leistungsstarken GTF 600 Pumpe, die eine Förderleistung von 12 m³/h und eine Förderhöhe von 8 m erreicht, sowie dem Comfort Schaltgerät mit umfassenden Überwachungs- und Kommunikationsfunktionen, ist ein zuverlässiger und komfortabler Betrieb der Anlage sichergestellt.

Lieferumfang

• 1x Kessel Aqualift S Hebeanlage 100 Tronic (Sammelbehälter)
• 1x GTF 600 Pumpe
• 1x Schaltgerät Comfort

Produktspezifikation

• Hersteller-Warengruppe: WG Pumpentechnik
• Hersteller-Produktgruppe: Aqualift S Unterflur - Serienartikel
• Hersteller-Artikelnummer: 28513
• Nennstrom: 2,9
• Baulänge: 530
• Bauhöhe: 650
• Behältervolumen: 120
• Kabellänge: 5
• Max. Volumenstrom: 12
• Max. Förderhöhe: 8
• Mit Entlüftung: ja
• Drehzahl: 2750
• Umgebungstemperatur: 0 - 50
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 207 - 253
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Mit Kommunikationsschnittstelle RS-232: ja
• Mit Kommunikationsschnittstelle RS-485: nein
• Geeignet für Außeneinsatz: nein
• Aufgenommene Motorleistung (P1) pro Motor: 0,65
• Motorausgangsleistung (P2): 0,4
• Kommunikation: vorbereitet
• Nennbetriebsart: S1
• Unterstützt Protokoll für Modbus RTU: nein
• Mit Schneidwerk: nein
• Isolationsklasse nach IEC: F
• Max. Partikelgröße: 10
• Anzahl der Pumpen: 1
• Aufstellung hinter dem WC: nein
• Mediumtemperatur (Dauerbetrieb): 40
• Geeignet für Fäkalien: nein
• Mit Rückschlagklappe: ja
• Anschluss Einlassseite: Rohrende
• Nenndurchmesser, Anschluss Einlassseite: DN 100
• Nenndurchmesser, Anschluss Auslassseite: DN 50
• Rohraußendurchmesser, Anschluss Auslassseite: 63
• Trinkwasserkonform nach UBA: Ja
