Allgemeine Beschreibung

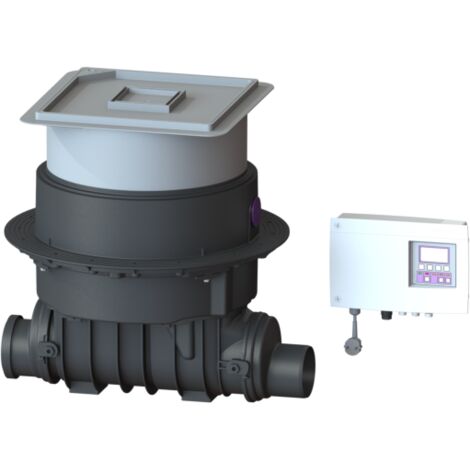

Die Kessel Pumpfix F Rückstaupumpanlage DN 100 mit befliesbarer Bodenplatte ist eine Premium-Lösung für die sichere Ableitung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit einer überflutbaren SPZ 1000 Pumpe und einem motorischen Verschlusssystem, eignet sich die Anlage ideal für den Einbau in Bodenplatten. Sie bietet zuverlässigen Schutz bei Rückstau und ist für Gebäude mit Rückstaugefährdung konzipiert, bei denen eine sichere Entwässerung auch während eines Rückstaus erforderlich ist.Technische daten
- Nennweite (DN): 100
- Außendurchmesser (DA): 110 mm
- Abwasserart: fäkalienhaltig
- Pumpe: SPZ 1000
- Förderleistung max.: 11,5 m³/h
- Förderhöhe max.: 10 m
- Leistung P1: 1,2 kW
- Betriebsspannung: 230 V
- Schutzart Pumpe: IP 68 (3m/48h)
- Umgebungstemperatur: 0 - 50 °C
- Einbautiefe: 516 mm bis 669 mm
- Abmessungen: 642 mm (L) x 590 mm (B)
- Nettogewicht: 28,2 kg
- Bruttogewicht: 31 kg
- Maximale Bodenbelaghöhe: 16 mm
Kompatibilität und Zubehör
- Steuerleitung / Kabellänge: 5 m
- potentialfreier Kontakt als Anschlussoption an Gebäudeleittechnik (optional)
- Verlängerungsstücke für Einbau in WU-Beton
Installation
Die Kessel Pumpfix F Rückstaupumpanlage ist für den Einbau in die Bodenplatte konzipiert. Das erforderliche Aussparungsmaß für den Einbau beträgt 750 mm x 750 mm. Die Höhenverstellbarkeit erfolgt über ein teleskopisches Aufsatzstück.
Anwendung
Die Rückstaupumpanlage sorgt für eine sichere Entwässerung bei Rückstau. Im Normalbetrieb ist der Rohrquerschnitt der Anlage frei geöffnet, um einen ungehinderten Abfluss des Abwassers sicherzustellen. Bei einem Rückstau schließt das motorische Verschlusssystem automatisch, um das Eindringen von Abwasser zu verhindern. Die Entwässerung während der Rückstauphase wird durch die integrierte Pumpe mit Schneideinrichtung sichergestellt.
Weitere Informationen
Die Anlage ist mit einem Selbstdiagnosesystem (SDS) ausgestattet und bietet eine Logbuchfunktion zum Auslesen der vergangenen Betriebszustände. Die Steuerung erfolgt über ein anwenderfreundliches Schaltgerät Comfort mit mehrzeiliger Displayanzeige.
