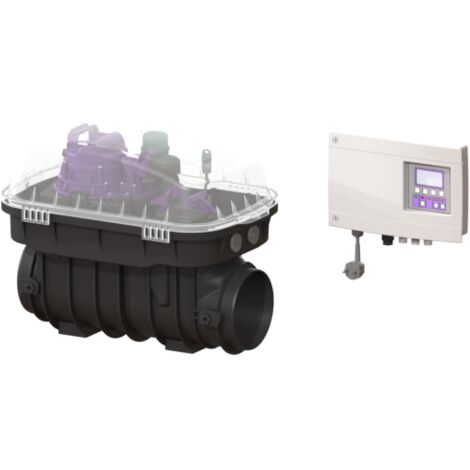

Kessel Rückstaupumpanlage Pumpfix F ohne Stutzen, freiliegend

Kessel Pumpfix F Rückstaupumpanlage, ohne Stutzen, freiliegend

Die Kessel Pumpfix F Rückstaupumpanlage ist eine Premium-Lösung für die zuverlässige Entwässerung von fäkalienhaltigem und fäkalienfreiem Abwasser. Sie ist für die freiliegende Installation konzipiert und bietet mit einer überflutbaren SPZ 1000 Pumpe und einem motorischen Verschlusssystem sicheren Rückstauschutz. Die präzise Niveauerfassung erfolgt über eine optische Sonde, was eine sichere Funktion bei Rückstau sicherstellt.

Wie funktioniert die Kessel Pumpfix F Rückstaupumpanlage?

Die Rückstaupumpanlage ist mit einem motorischen Verschlusssystem ausgestattet, das im Normalzustand den Rohrquerschnitt frei hält. Bei einem Rückstau schließt sich dieses System automatisch, um das Eindringen von Abwasser zu verhindern. Die Entwässerung während der Rückstauphase wird durch die integrierte Pumpe mit Schneideinrichtung sichergestellt, welche auch fäkalienhaltiges Abwasser zuverlässig fördert. Ein Notverschluss ist ebenfalls vorhanden.

Welche Steuerungs- und Überwachungsfunktionen bietet die Anlage?

Die Steuerung der Pumpfix F erfolgt über ein anwenderfreundliches Comfort Schaltgerät. Dieses bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion und ein Selbstdiagnosesystem (SDS) für eine einfache Überwachung. Eine Batteriepufferung ist integriert, um die Funktion auch bei Stromausfall zu unterstützen. Optional kann das Schaltgerät über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben. Eine USB-Schnittstelle ist ebenfalls vorhanden.

Welche Leistung bietet die integrierte Pumpe?

Die Anlage ist mit einer SPZ 1000 Pumpe ausgestattet, die eine maximale Förderleistung von 11,5 m³/h und eine maximale Förderhöhe von 10 m erreicht. Die Pumpe arbeitet mit einer Drehzahl von 2800 U/min und einer Leistung P1 von 1,2 kW bei einem Nennstrom von 5,2 A. Die Betriebsspannung beträgt 230 V. Das Laufrad ist als Schneidwerk ausgeführt, was die Förderung von fäkalienhaltigem Abwasser ermöglicht. Die maximale Förderguttemperatur beträgt dauerhaft 40 °C. Die Schutzart der Pumpe ist IP 68 (3m/48h).

Welche Merkmale zeichnen die Kessel Pumpfix F aus?

Die Kessel Pumpfix F ist für fäkalienhaltiges Abwasser ausgelegt und für die freiliegende Installation geeignet. Sie ist mit einer robusten Schutzhaube aus transparentem Kunststoff ausgestattet, die mittels Klipverschluss verriegelt wird. Die Schutzart IP 68 (3m/48h) für Sonde, Motor und Pumpe sorgt für einen hohen Schutz vor Wasser und Staub. Die Anlage wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpe, Sensorik und Schaltgerät bauseits anzuschließen sind. Eine Zulassung nach Z-53.2-388 liegt vor.

Technische Daten

• Anzahl Pumpen: 1
• Leistung P1: 1,2 kW
• Leistung P2: 0,69 kW
• Max. Förderhöhe: 10 m
• Max. Volumenstrom: 11,5 m³/h
• Drehzahl: 2800 U/min
• Schutzart (Pumpe, Sonde, Motor): IP 68 (3m/48h)
• Förderguttemperatur (dauerhaft) max.: 40 °C
• Gewicht netto: 20,5 kg
• Abmessungen (L x B x H): 542 x 350 x 422 mm

Die Kessel Pumpfix F Rückstaupumpanlage bietet eine zuverlässige und effiziente Lösung für die Abwasserentsorgung, insbesondere bei Rückstauereignissen. Mit einer maximalen Förderleistung von 11,5 m³/h und einer Leistung P1 von 1,2 kW bewältigt die Anlage fäkalienhaltiges Abwasser sicher. Das anwenderfreundliche Comfort Schaltgerät und die robuste Bauweise mit Schutzart IP 68 stellen einen dauerhaften und wartungsarmen Betrieb sicher.

Lieferumfang

• 1x Kessel Pumpfix F Rückstaupumpanlage (Grundkörper)
• 1x Pumpe SPZ 1000
• 1x Schaltgerät Comfort
• 1x Optische Sonde

Produktspezifikation

• Hersteller-Warengruppe: WG Pumpentechnik
• Hersteller-Produktgruppe: Ecolift - Serienartikel
• Hersteller-Artikelnummer: 24000
• Nennstrom: 5,2
• Baulänge: 350
• Bauhöhe: 422
• Kabellänge: 5
• Max. Volumenstrom: 11,5
• Max. Förderhöhe: 10
• Mit Entlüftung: ja
• Drehzahl: 2800
• Umgebungstemperatur: 0 - 50
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 207 - 253
• Explosionsgeschützt: nein
• Schutzart (IP): IP68
• Mit Kommunikationsschnittstelle RS-232: ja
• Mit Kommunikationsschnittstelle RS-485: nein
• Geeignet für Außeneinsatz: ja
• Aufgenommene Motorleistung (P1) pro Motor: 1,2
• Motorausgangsleistung (P2): 0,69
• Kommunikation: vorbereitet
• Nennbetriebsart: S3
• Unterstützt Protokoll für Modbus RTU: nein
• Mit Schneidwerk: ja
• Isolationsklasse nach IEC: F
• Anzahl der Pumpen: 1
• Mediumtemperatur (Dauerbetrieb): 40
• Geeignet für Fäkalien: ja
• Mit Rückschlagklappe: ja
• Anschluss Einlassseite: Rohrende
• Trinkwasserkonform nach UBA: Ja
