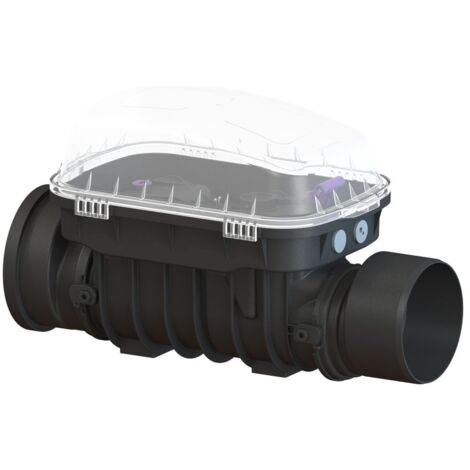

Kessel Rückstauverschluss Staufix SWA DN 200, freiliegend

Kessel Staufix Rückstauverschluss SWA DN 200, freiliegend

Der Kessel Staufix Rückstauverschluss SWA DN 200 ist ein Premium-Produkt für den Schutz von freiliegenden Abwasserleitungen mit fäkalienfreiem Abwasser. Ausgestattet mit zwei mechanischen Rückstauklappen und einem handverriegelbaren Notverschluss, bietet er zuverlässigen Rückstauschutz Typ 2. Er ist installationsfertig und ideal für Abwasserleitungen über Wasser, bei denen ein sicherer Schutz gegen Rückstau erforderlich ist.

Wie funktioniert der Rückstauverschluss Staufix SWA?

Der Rückstauverschluss ist mit zwei unabhängigen mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen und so das Zurückfließen von Abwasser verhindern. Eine der Klappen kann zusätzlich als handverriegelbarer Notverschluss genutzt werden, um bei Bedarf eine manuelle Sperrung zu ermöglichen. Diese doppelte Sicherung stellt einen effektiven Schutz der Abwasserleitung vor Rückstau sicher.

Für welche Abwasserarten und Einbausituationen ist der Rückstauverschluss geeignet?

Dieser Rückstauverschluss ist speziell für fäkalienfreies Abwasser konzipiert und eignet sich für die Installation in freiliegenden Abwasserleitungen. Er ist für Kunststoffrohre mit einem Nenndurchmesser von DN 200 und einem Rohraußendurchmesser von 200 mm vorgesehen. Die Hydraulik des Systems entspricht einer Nennweite von DN 150. Der Rückstauschutz ist gemäß Typ 2 ausgelegt und erfüllt die Anforderungen der Norm EN 13564.

Welche Ausstattungsmerkmale und Materialien zeichnen den Staufix SWA aus?

Der Rückstauverschluss wird installationsfertig ausgeliefert und ist in schwarzer Farbe gehalten. Die Stutzen sind als Spitzende und Muffe ausgeführt, was eine flexible Anbindung ermöglicht. Eine transparente Schutzhaube aus Kunststoff dient als Abdeckung und ist mit einem Klipverschluss sicher verriegelbar. Die Schutzhaube hat eine Länge von 542 mm, eine Breite von 350 mm und eine Höhe von 165 mm.

Welche Umrüstungsmöglichkeiten bietet das KESSEL-Baukastensystem?

Das modulare KESSEL-Baukastensystem ermöglicht eine einfache Umrüstung bestehender Anlagen. So kann der Staufix SWA Rückstauverschluss problemlos zum Premium-Rückstauverschluss Staufix FKA oder zur Rückstaupumpanlage Pumpfix F erweitert werden. Dies bietet Flexibilität bei der Anpassung an unterschiedliche Anforderungen und steigert die Einsatzmöglichkeiten.

Technische Daten

• Nennweite (DN): 200
• Außendurchmesser (DA): 200 mm
• Hydraulische Nennweite: entspricht DN 150
• Anzahl Rückstausicherungen: 2 mechanische Klappen
• Abwasserart: fäkalienfrei
• Einbausituation: freiliegende Abwasserleitung
• Rückstauschutz: Typ 2
• Norm: EN 13564
• Gefällesprung: 9 mm
• Nettogewicht: 8 kg

Der Kessel Staufix Rückstauverschluss SWA DN 200 bietet mit seinen zwei mechanischen Klappen und der handverriegelbaren Notverschlussfunktion einen zuverlässigen Schutz gegen Rückstau in freiliegenden Abwasserleitungen. Die installationsfertige Ausführung mit Schutzhaube und Klipverschluss sowie die flexible Umrüstbarkeit machen ihn zu einer praktischen Lösung für fäkalienfreies Abwasser. Die technischen Eigenschaften wie die Nennweite DN 200 und der Rückstauschutz Typ 2 stellen eine sichere und effiziente Funktionalität sicher.

Produktspezifikation

• Hersteller-Warengruppe: WG Rückstauverschlüsse
• Hersteller-Produktgruppe: Staufix SWA - Serienartikel
• Hersteller-Artikelnummer: 73200.10
• Montageart: Kunststoffrohr
• Einsatzbereich: über Wasser
• Rohraußendurchmesser: 200
• Anzahl der unabhängigen Rückstausicherungen: 2
• Mit Notstromversorgung: nein
• Nenndurchmesser: DN 200
• Geeignet für fäkalienhaltiges Abwasser nach DIN 1986-100: nein
• Trinkwasserkonform nach UBA: Ja
