Allgemeine Beschreibung

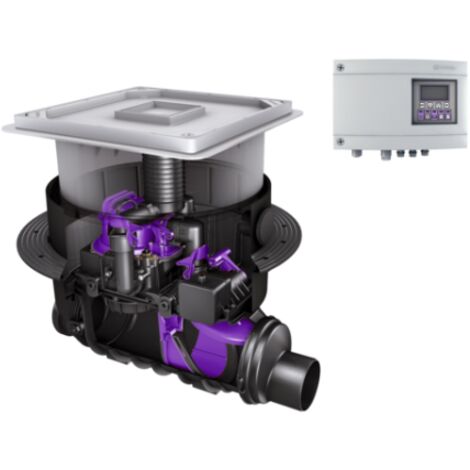

Die Kessel Pumpfix F Rückstaupumpanlage DN 150 mit Bodenplatte in Schwarz ist eine Premium-Lösung für die sichere und zuverlässige Entwässerung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit einer überflutbaren SPZ 1000 Pumpe und einem motorischen Verschlusssystem, bietet sie effektiven Schutz gegen Rückstau. Die Anlage ist speziell für den Einbau in Bodenplatten konzipiert und verfügt über eine Nennweite von DN 150.Technische daten
- Nennweite (DN): 150
- Außendurchmesser (DA): 160 mm
- Leistung P1: 1,2 kW
- Leistung P2: 0,69 kW
- Max. Förderleistung: 11,5 m³/h
- Max. Förderhöhe: 10 m
- Drehzahl: 2800 U/min
- Schutzart Pumpe: IP 68 (3m/48h)
- Einbautiefe: 516 - 669 mm
- Belastungsklasse Abdeckung: L 15 (EN 1253-1)
- Nennstrom: 5,2 A
- Kabellänge: 5 m
- Umgebungstemperatur: 0 - 50 °C
- Bemessungsspannung: 207 - 253 V
- Mediumtemperatur (Dauerbetrieb): 40 °C
Kompatibilität und Zubehör
- 1x Kessel Pumpfix F Rückstaupumpanlage
- 1x Pumpe SPZ 1000
- 1x Optische Sonde
- 1x Schaltgerät Comfort
Installation
Die Kessel Pumpfix F Rückstaupumpanlage ist für den Einbau in die Bodenplatte vorgesehen. Die Anlage wird vormontiert geliefert und erfordert eine bauseitige Endmontage der Pumpen und Sensorik sowie den Anschluss des Schaltgeräts.
Anwendung
Die Rückstaupumpanlage ist für die Entwässerung von fäkalienhaltigem und fäkalienfreiem Abwasser konzipiert. Im Normalbetrieb ist der Rohrquerschnitt frei geöffnet, während bei einem Rückstauereignis das motorische Verschlusssystem automatisch aktiviert wird, um den Rohrquerschnitt sicher abzuschließen. Die Entwässerung erfolgt über die leistungsstarke SPZ 1000 Pumpe, die auch fäkalienhaltiges Abwasser problemlos fördert.
Weitere Informationen
Die Steuerung erfolgt über ein anwenderfreundliches Comfort-Schaltgerät mit mehrzeiliger Displayanzeige und integriertem Selbstdiagnosesystem (SDS). Alarm- und Sammelstörmeldungen können über eine GSM-Schnittstelle ausgegeben werden. Die erforderliche Absicherung des Schaltgeräts beträgt C 16 A.
